本發明屬于電纜輸送射孔作業，具體而言，涉及電纜分簇射孔與電動旋轉定向復用安全電路與工作方法。

背景技術：

1、頁巖氣與致密油氣等非常規油氣藏吸附或游離于富含有機質的泥巖夾層中，在頁巖油氣的井開發中隨著智能完井和測井技術的發展，套管外光纖布置技術獲得了國內油田的應用。避光纖分簇射孔系統是一種用于電纜輸送射孔作業中通過旋轉定向工具避開套管外光纖位置，并進行分簇射孔作業。

2、目前油氣井行業中，沒有考慮旋轉定向工具與電纜分簇射孔配合時旋轉定向工具工作對射孔槍串的影響，不能保證下級射孔槍的電氣安全，上端強電誤引入射孔槍串容易造成誤射孔。

技術實現思路

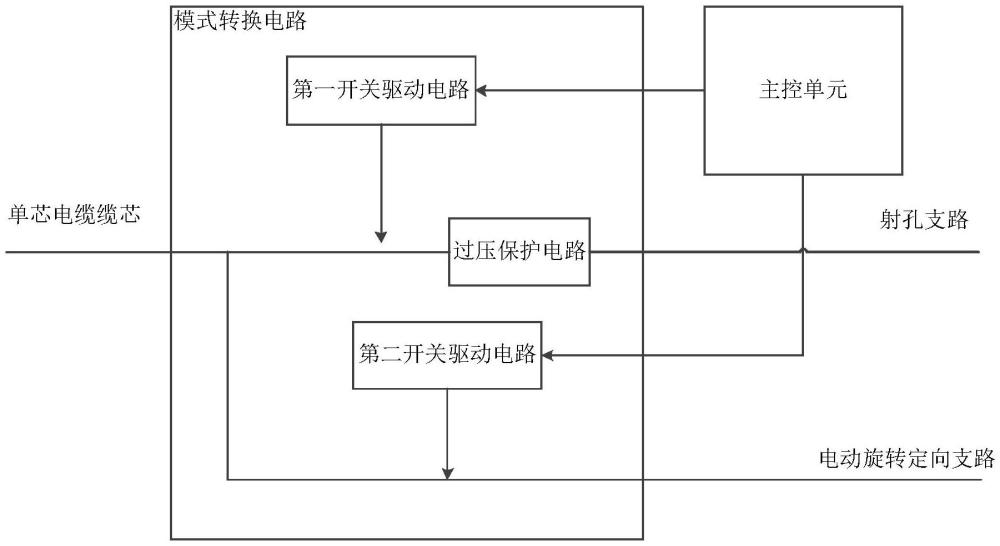

1、為了解決上述技術問題，本發明提供電纜分簇射孔與電動旋轉定向復用安全電路與工作方法，包括主控單元、模式轉換電路與電源模塊；

2、電源模塊與主控單元的電源輸入端電連接；

3、模式轉換電路包括第一開關驅動電路與第二開關驅動電路；

4、單芯電纜纜芯與射孔支路以及電動旋轉定向支路連接；電動旋轉定向支路連接電動旋轉定向工具；射孔支路設置有過壓保護電路；

5、主控單元的第一輸出端通過第一開關驅動電路與射孔支路連接；射孔支路連接分簇射孔槍?zhuān)?/p>

6、主控單元的第二輸出端通過第二開關驅動電路與電動旋轉定向支路連接；

7、電源模塊與主控單元的電源輸入端、第一開關驅動電路的電源輸入端以及第一開關驅動電路的電源輸入端電連接。

8、第二方面，本發明提供電纜分簇射孔與電動旋轉定向復用安全電路工作方法，包括：

9、將復用安全電路短節、電動旋轉定向工具和分簇射孔槍串在地面連接裝配，將連接裝配好的工具串通過單芯電纜輸送至各待射孔點的預設深度處；

10、主控單元發送第一控制指令至第二開關驅動電路，電纜分簇射孔與電動旋轉定向復用安全電路切換到電動旋轉定向支路并對電動旋轉定向工具供電，電動旋轉定向工具根據地面發送的射孔角度數據，將分簇射孔槍旋轉到預設角度；

11、主控單元發送第二控制指令至第一開關驅動電路，分簇射孔和電動旋轉定向復用的安全電路切換到射孔支路，并對分簇射孔槍供電，控制井下預設的目標分簇射孔槍進行點火射孔起爆；

12、主控單元循環重復發送第一控制指令與第二控制指令，直至完成所有分簇射孔槍點火射孔起爆。

13、在上述技術方案的基礎上，本發明還可以做如下改進。

14、進一步，電纜分簇射孔與電動旋轉定向復用安全電路設置在復用安全電路短節內；復用安全電路短節、電動旋轉定向工具以及若干個分簇射孔槍依次串聯連接。

15、進一步，第一開關驅動電路包括第一場效應晶體管、電源芯片與第二場效應晶體管；第二開關驅動電路包括第三場效應晶體管；

16、主控單元的第一輸出端與第一場效應晶體管的柵極電信號連接；電源模塊的正極與第一場效應晶體管的漏極電信號連接；第一場效應晶體管的源極與電源芯片的輸入端電信號連接；電源芯片的輸出端與電源模塊的負極、第二場效應晶體管的柵極電信號連接；第二場效應晶體管的源極與漏極接入射孔支路，第三場效應晶體管的源極與漏極接入電動旋轉定向支路，且第二場效應晶體管的源極與第三場效應晶體管的源極電連接；主控單元的第二輸出端與第三場效應晶體管的柵極電信號連接。

17、進一步，第一開關驅動電路還包括第一電阻；第一電阻的第一端接主控單元的第一輸出端以及第一場效應晶體管的柵極；第一電阻的第二端接地。

18、進一步，第一開關驅動電路還包括第一二極管與第二電阻；第一二極管的正極與電源芯片的輸出端、第二電阻的第一端以及第二場效應晶體管的柵極電信號連接；第一二極管的負極與第二電阻的第二端以及第二場效應晶體管的源極電信號連接。

19、進一步，第二開關驅動電路還包括第三電阻與穩壓二極管；第三電阻的第一端接穩壓二極管的負極以及第三場效應晶體管的柵極；第三電阻的第二端接穩壓二極管的正極以及第三場效應晶體管的源極。

20、進一步，主控單元連接有無線通信模塊、解調器與調制器；無線通信模塊包括信號接收模塊與信號發送模塊；主控單元設置有解調器與調制器；信號接收模塊通過解調器與主控單元電信號連接；主控制單元通過調制器與信號發送模塊電信號連接。

21、本發明的有益效果是：

22、(1)本發明在進行避光纖射孔過程中，提供一種在旋轉定向工具工作時，保護后級射孔槍串電氣安全的電路，解決現有電動旋轉定向工具與分簇射孔配套作業以及作業過程中分簇射孔槍串的電氣安全問題，可靠性高；

23、(2)在將下井作業管串送到指定深度的射孔點后，先切換到旋轉定向工作模式，根據地面發送的分簇射孔槍串的角度，將射孔槍串旋轉到指定角度，能有效隔離前級大電壓與電流，保證射孔槍串安全；

24、(3)該方法適用于豎井、大斜度井和水平井等各種井況，將分簇射孔槍串旋轉到指定角度，進行避射光纖射孔，以避開套管外的光纖，防止射孔誤射光纖，適用于頁巖氣、致密氣和煤層氣等非常規油氣套管外預置光纖水平井分簇橋射聯作工藝，在套管外預置光纖的水平井橋射聯作施工中，在確保射孔過程中不對光纖造成損傷的情況下，為分段多級壓裂提供流體注入地層的孔道條件。

技術特征：

1.電纜分簇射孔與電動旋轉定向復用安全電路，其特征在于，包括主控單元、模式轉換電路與電源模塊；

2.根據權利要求1所述電纜分簇射孔與電動旋轉定向復用安全電路，其特征在于，電纜分簇射孔與電動旋轉定向復用安全電路設置在復用安全電路短節內；復用安全電路短節、電動旋轉定向工具以及若干個分簇射孔槍依次串聯連接。

3.根據權利要求1所述電纜分簇射孔與電動旋轉定向復用安全電路，其特征在于，第一開關驅動電路包括第一場效應晶體管、電源芯片與第二場效應晶體管；第二開關驅動電路包括第三場效應晶體管；

4.根據權利要求3所述電纜分簇射孔與電動旋轉定向復用安全電路，其特征在于，第一開關驅動電路還包括第一電阻；第一電阻的第一端接主控單元的第一輸出端以及第一場效應晶體管的柵極；第一電阻的第二端接地。

5.根據權利要求3所述電纜分簇射孔與電動旋轉定向復用安全電路，其特征在于，第一開關驅動電路還包括第一二極管與第二電阻；第一二極管的正極與電源芯片的輸出端、第二電阻的第一端以及第二場效應晶體管的柵極電信號連接；第一二極管的負極與第二電阻的第二端以及第二場效應晶體管的源極電信號連接。

6.根據權利要求3所述電纜分簇射孔與電動旋轉定向復用安全電路，其特征在于，第二開關驅動電路還包括第三電阻與穩壓二極管；第三電阻的第一端接穩壓二極管的負極以及第三場效應晶體管的柵極；第三電阻的第二端接穩壓二極管的正極以及第三場效應晶體管的源極。

7.根據權利要求1所述電纜分簇射孔與電動旋轉定向復用安全電路，其特征在于，主控單元連接有通信模塊、解調器與調制器；通信模塊包括信號接收模塊與信號發送模塊；主控單元設置有解調器與調制器；信號接收模塊通過解調器與主控單元電信號連接；主控制單元通過調制器與信號發送模塊電信號連接。

8.基于權利要求1所述電纜分簇射孔與電動旋轉定向復用安全電路的電纜分簇射孔與電動旋轉定向復用安全電路工作方法，包括：

技術總結
本發明屬于電纜輸送射孔作業技術領域，涉及電纜分簇射孔與電動旋轉定向復用安全電路與工作方法。該復用安全電路包括主控單元、模式轉換電路與電源模塊；模式轉換電路包括第一開關驅動電路與第二開關驅動電路；單芯電纜纜芯與射孔支路以及電動旋轉定向支路連接；電動旋轉定向支路連接電動旋轉定向工具；射孔支路連接分簇射孔槍。本發明解決現有電動旋轉定向工具與分簇射孔配套作業以及作業過程中分簇射孔槍串的電氣安全問題，可靠性高；將射孔槍串旋轉到指定角度，能有效隔離前級大電壓與電流，保證射孔槍串安全；防止射孔誤射光纖，為分段多級壓裂提供流體注入地層的孔道條件。

技術研發人員：黃河,朱艦橋,趙金龍,劉洪金,羅洋
受保護的技術使用者：川南航天能源科技有限公司
技術研發日：
技術公布日：2025/4/24
