本技術涉及鉆探裝置領域，具體涉及一種便于調節的精確定位定向鉆探裝置。

背景技術：

1、在地質勘探過程中，帶動鉆具從地下鉆取實物地質資料巖心、礦心、巖屑、液態樣、氣態樣等的主要專用機械設備，簡稱鉆探機。

2、鉆探機主要包括機體、動力組件、液壓組件、鉆桿、鉆頭、齒輪、還有各種軸、桿、套、摩擦片、剎車帶零部件組成，使用時，主要通過驅動鉆桿和鉆頭下降，同時鉆桿和鉆頭可以發生旋轉鉆入地下，然而現有的鉆桿和鉆頭大多都是垂直定向移動，只能進行垂直升降鉆探，無法根據不同地形對鉆桿和鉆頭的角度進行調節。

3、因此，發明一種便于調節的精確定位定向鉆探裝置很有必要。

技術實現思路

1、本實用新型的目的是為解決上述背景技術中提出的問題。

2、為了實現上述目的，本實用新型提供如下技術方案：一種便于調節的精確定位定向鉆探裝置，包括機體和升降組件，所述升降組件安裝在機體的內部，所述升降組件外部設置有連接座，所述連接座正面安裝有定位組件，所述定位組件下端安裝有鉆探組件，所述機體正面下端安裝有連接軸和量角器，所述連接軸位于量角器中間，所述連接軸遠離機體的一端安裝有定向套筒，所述鉆探組件活動貫穿定向套筒；

3、所述連接軸外部固定安裝有固定套，所述固定套下端固定安裝有指板，所述指板位于量角器表面。

4、基于上述特征：利用升降組件帶動連接座、定位組件和鉆探組件下降，同時可以啟動鉆探組件旋轉，使下降的鉆探組件鉆入地下，在此過程中，鉆探組件將穿過固定套導向，使鉆探組件實現垂直定向鉆探，當需要改變鉆探角度時，可以驅動定位組件向左或向右旋轉，這時定位組件將帶動鉆探組件旋轉發生傾斜，在此過程中，固定套也將通過連接軸發生轉動與鉆探組件保持一致，同時連接軸將通過固定套帶動指板旋轉發生傾斜，在指板移動的過程中可以與量角器表面的刻度對齊，方便及時精確的測量出鉆探組件的傾斜角度，最后只需驅動傾斜的鉆探組件下移，而固定套將保持不動，鉆探組件將通過固定套內部貫穿，再使鉆探組件旋轉鉆入地下即可。

5、優選的，所述機體兩側內壁對稱開設有導向滑槽，所述機體正面下端開設有弧形槽，所述連接軸遠離定向套筒的一端與弧形槽滑動連接。

6、基于上述特征：連接座通過導向滑槽導向限位，使連接座、定位組件和鉆探組件保持垂直移動，連接軸的一端通過弧形槽與機體滑動連接，方便連接軸帶動定向套筒跟隨定位組件發生轉動。

7、優選的，所述升降組件包括升降絲桿以及所述升降絲桿上端設置的驅動電機，所述升降絲桿外部螺紋連接有活動螺母，所述連接座固定安裝在活動螺母外部。

8、基于上述特征：驅動電機啟動使升降絲桿發生正轉時，活動螺母可以帶動連接座向下移動，當升降絲桿反轉時，活動螺母可以帶動連接座向上移動。

9、優選的，所述連接座兩側對稱安裝有導向連桿，所述連接座下端安裝有底座，所述底座內部安裝有旋轉電機，所述旋轉電機輸出端連接有轉軸。

10、基于上述特征：當旋轉電機啟動時，可以通過轉軸帶動定位組件和鉆探組件發生轉動。

11、優選的，所述定位組件包括門型架以及所述門型架兩側對稱開設的通槽，所述門型架外端兩側對稱安裝有無桿氣缸，所述無桿氣缸一側安裝有移動滑塊，所述移動滑塊一端安裝有定位滑塊，所述定位滑塊活動貫穿通槽。

12、基于上述特征：當定位組件和鉆探組件被驅動發生旋轉時，無桿氣缸可以通過移動滑塊和定位滑塊帶動鉆探組件升降移動，使鉆探組件未傾斜狀態時也可以移動調節進行鉆探作業。

13、優選的，所述鉆探組件包括頂座以及所述頂座上端安裝的鉆探電機，所述頂座與鉆探電機下端安裝有鉆探桿，所述鉆探桿下端安裝有鉆頭。

14、基于上述特征：當鉆探電機啟動時，可以帶動鉆探桿和鉆頭發生旋轉。

15、優選的，所述定向套筒內壁開設有環形陣列狀的防脫孔，所述防脫孔內部設置有滾珠。

16、基于上述特征：鉆探桿可以通過定向套筒內部活動貫穿進行定向，同時鉆探桿外壁可以與滾珠接觸，使二者形成滾動摩擦，不僅盡量避免鉆探桿和鉆頭在進行垂直鉆入或傾斜鉆入時發生位移，同時避免鉆探桿下移旋轉時與定向套筒內壁直接摩擦發生損壞。

17、本實用新型的有益效果是：

18、1、方便精確定位調節鉆探組件的角度，當需要垂直鉆探時，鉆探桿和定向套筒均保持為豎直狀態，并且指板將位于量角器的中間位置，當需要調節鉆探桿和鉆頭的角度，旋轉電機可以通過轉軸帶動定位組件和鉆探組件發生轉動，在此過程中，固定套也將通過連接軸發生轉動與鉆探組件保持一致，同時連接軸將通過固定套帶動指板旋轉發生傾斜，在指板移動的過程中可以與量角器表面的刻度對齊，精確測量出鉆探組件的傾斜角度，使鉆探組件可以精確定位。

19、2、定向套筒為兩端開口的中空型筒狀結構，當鉆探桿下移時，鉆探桿可以通過定向套筒內部活動貫穿進行定向，同時鉆探桿外壁可以與滾珠接觸，使二者形成滾動摩擦，不僅盡量避免鉆探桿和鉆頭在進行垂直鉆入或傾斜鉆入時發生位移，同時避免鉆探桿下移旋轉時與定向套筒內壁直接摩擦發生損壞。

技術特征：

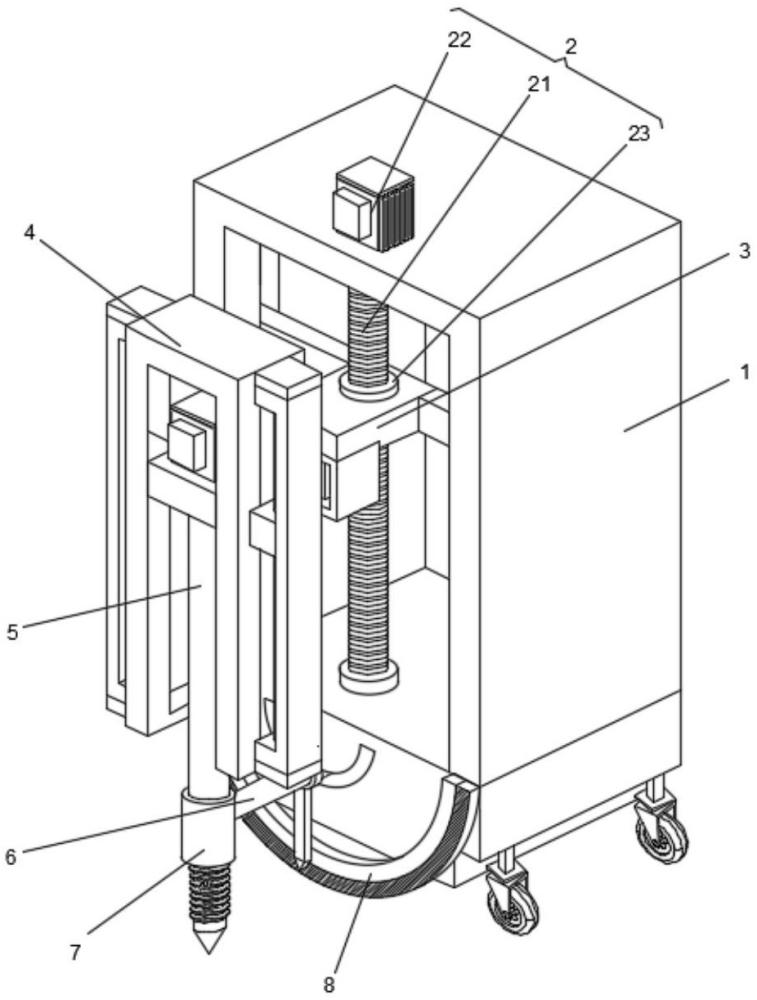

1.一種便于調節的精確定位定向鉆探裝置，包括機體（1）和升降組件（2），所述升降組件（2）安裝在機體（1）的內部，其特征在于：所述升降組件（2）外部設置有連接座（3），所述連接座（3）正面安裝有定位組件（4），所述定位組件（4）下端安裝有鉆探組件（5），所述機體（1）正面下端安裝有連接軸（6）和量角器（8），所述連接軸（6）位于量角器（8）中間，所述連接軸（6）遠離機體（1）的一端安裝有定向套筒（7），所述鉆探組件（5）活動貫穿定向套筒（7）；

2.根據權利要求1所述的一種便于調節的精確定位定向鉆探裝置，其特征在于：所述機體（1）兩側內壁對稱開設有導向滑槽（11），所述機體（1）正面下端開設有弧形槽（12），所述連接軸（6）遠離定向套筒（7）的一端與弧形槽（12）滑動連接。

3.根據權利要求1所述的一種便于調節的精確定位定向鉆探裝置，其特征在于：所述升降組件（2）包括升降絲桿（21）以及所述升降絲桿（21）上端設置的驅動電機（22），所述升降絲桿（21）外部螺紋連接有活動螺母（23），所述連接座（3）固定安裝在活動螺母（23）外部。

4.根據權利要求1所述的一種便于調節的精確定位定向鉆探裝置，其特征在于：所述連接座（3）兩側對稱安裝有導向連桿（31），所述連接座（3）下端安裝有底座（32），所述底座（32）內部安裝有旋轉電機（33），所述旋轉電機（33）輸出端連接有轉軸（34）。

5.根據權利要求1所述的一種便于調節的精確定位定向鉆探裝置，其特征在于：所述定位組件（4）包括門型架（41）以及所述門型架（41）兩側對稱開設的通槽（42），所述門型架（41）外端兩側對稱安裝有無桿氣缸（43），所述無桿氣缸（43）一側安裝有移動滑塊（44），所述移動滑塊（44）一端安裝有定位滑塊（45），所述定位滑塊（45）活動貫穿通槽（42）。

6.根據權利要求1所述的一種便于調節的精確定位定向鉆探裝置，其特征在于：所述鉆探組件（5）包括頂座（51）以及所述頂座（51）上端安裝的鉆探電機（52），所述頂座（51）與鉆探電機（52）下端安裝有鉆探桿（53），所述鉆探桿（53）下端安裝有鉆頭（54）。

7.根據權利要求1所述的一種便于調節的精確定位定向鉆探裝置，其特征在于：所述定向套筒（7）內壁開設有環形陣列狀的防脫孔（71），所述防脫孔（71）內部設置有滾珠（72）。

技術總結
本技術涉及鉆探裝置領域，具體涉及一種便于調節的精確定位定向鉆探裝置，其技術方案是：包括機體和升降組件，所述升降組件外部設置有連接座，所述連接座正面安裝有定位組件，所述定位組件下端安裝有鉆探組件，所述機體正面下端安裝有連接軸和量角器，本技術的有益效果是：當需要調節鉆探桿和鉆頭的角度，旋轉電機可以通過轉軸帶動定位組件和鉆探組件發生轉動，在此過程中，固定套也將通過連接軸發生轉動與鉆探組件保持一致，同時連接軸將通過固定套帶動指板旋轉發生傾斜，在指板移動的過程中可以與量角器表面的刻度對齊，精確測量出鉆探組件的傾斜角度，使鉆探組件可以精確定位。

技術研發人員：張剛,高幔子
受保護的技術使用者：河北博路天寶石油設備制造有限公司
技術研發日：20240708
技術公布日：2025/4/28
