本發明屬于石油開采，涉及一種用于石油鉆井用提速工具。

背景技術：

1、隨著石油資源的逐漸減少，石油開采的重點逐漸轉向了深井硬地層，深層鉆遇復雜地層的情況越來越多。在復雜地層中，鉆頭更容易出現損壞，機械鉆速降低，鉆頭使用壽命縮短。因此提高石油鉆井速度對提高石油開采的效率具有重要的意義。

2、在公開號為cn109469445a的文件中公開了雙向諧振鉆井提速工具，該提速工具包括工具殼體、驅動軸、軸向腔體。鉆井液不斷進入扭轉腔體中，腔內的液體不斷的增多，便會驅動鉆頭座轉動，但是驅動鉆頭轉動一定的角度后，鉆頭座需要反向轉動復位，才能使鉆頭座進行下一次的轉動，這樣鉆頭座在進行反向轉動的過程中會降低鉆頭的整體速度。

3、為解決上述問題，本發明提出了一種用于石油鉆井用提速工具。

技術實現思路

1、為解決背景技術中存在的問題，本發明提出了一種用于石油鉆井用提速工具。

2、為了實現上述目的，本發明采用的技術方案如下：

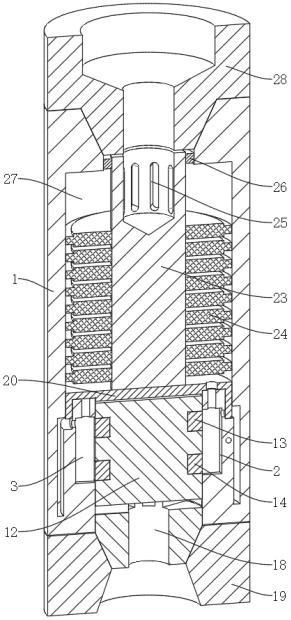

3、一種用于石油鉆井用提速工具，包括：

4、殼體，殼體內密封轉動配合有適配器，所述殼體和適配器圍合形成有第一弧形腔和第二弧形腔；所述第一弧形腔和第二弧形腔關于適配器對稱；所述第一弧形腔和第二弧形腔連通；

5、所述適配器單向轉動設置在殼體內；所述適配器通過第一單向軸承連接有第一滑塊，所述第一滑塊與第一弧形腔滑動配合；所述適配器通過第二單向軸承連接有第二滑塊，所述第二滑塊與第二弧形腔滑動配合；所述第一單向軸承與第二單向軸承驅動所述適配器轉向一致；在同一時間點上，所述第一滑塊與第二滑塊的運動方向相反；

6、轉板，所述轉板密封轉動設置在殼體內，所述轉板上開設有弧形通孔，所述轉板的下端具有缺口；所述轉板通過弧形通孔使第一弧形腔和第二弧形腔交替的與流動腔連通，同時轉板通過缺口使第二弧形腔和第一弧形腔交替的與外界連通；

7、所述殼體內設置有在鉆井液的作用下帶動轉板轉動的渦輪機構；

8、所述殼體的上端安裝有上接頭；所述適配器的下端安裝有下接頭。

9、優選的，所述渦輪機構包括渦輪結構和轉軸；

10、所述渦輪結構固設在轉軸上，所述轉軸通過軸承與殼體轉動連接；所述轉板同軸固設在轉軸的下端。

11、優選的，所述轉板包括圓板和滑板；

12、所述圓板固設在轉軸的下端，所述弧形通孔開設在圓板上；所述弧形通孔與圓板同軸線；

13、所述滑板圍合固設在圓板的邊緣下端，所述缺口位于滑板上；所述弧形通孔的圓心角度數與缺口的圓心角度數相等；

14、所述弧形通孔的圓心角度數小于180度。

15、優選的，所述殼體上開設有滑槽，所述滑槽與滑板密封轉動配合；

16、所述第一弧形腔的內壁上開設有第一側邊通孔；所述第一側邊通孔與滑槽連通；

17、所述第二弧形腔的側壁上開設有第二側邊通孔；所述第二側邊通孔與滑槽連通。

18、優選的，所述殼體上開設有連通道；所述連通道的第一端與第一弧形腔連通，連通道的第二端與第二弧形腔連通；所述第一端和第二端關于適配器的軸線對稱。

19、優選的，所述殼體上位于所述第一弧形腔一端的上下方均固設有第一擋塊；所述第一擋塊處于遠離第一弧形腔與連通道連接的一端；

20、上方的所述第一擋塊上開設有第一上通孔；

21、所述殼體上所述第二弧形腔的一端的上下方均固設有第二擋塊；所述第二擋塊處于遠離第二弧形腔與連通道連接的一端；

22、上方的所述第二擋塊上開設有第二上通孔。

23、優選的，所述殼體內開設有通液道；所述第一側邊通孔和第二側邊通孔均與通液道連通。

24、優選的，所述殼體上開設有與通液道連通的第一排出孔；所述適配器下部的圓周上開設有與第一排出孔連通的第二排出孔；第一排出孔11與第二排出孔17一一對應設置；所述適配器的下部的軸心上開設有第三排出孔，所述第三排出孔與第二排出孔連通。

25、優選的，所述殼體與轉軸圍合成流動腔；所述上接頭的上端開設有穿孔；所述轉軸的上端開設有流動槽，所述流動槽的內壁上開設有多個條形孔，所述條形孔與流動腔連通。

26、與現有技術相比，本發明具有以下有益效果：通過轉板的作用，第一弧形腔和第二弧形腔交替與流通腔連通，使鉆井液交替流入第一弧形腔和第二弧形腔，進而使第一滑塊和第二滑塊交替推動適配器相對于殼體轉動，進而提高了鉆頭的轉速。并且適配器不會相對于殼體進行雙向轉動，不會降低鉆頭的整體轉速。

技術特征：

1.一種用于石油鉆井用提速工具，其特征在于，包括：

2.根據權利要求1所述的一種用于石油鉆井用提速工具，其特征在于：所述渦輪機構包括渦輪結構（24）和轉軸（23）；

3.根據權利要求2所述的一種用于石油鉆井用提速工具，其特征在于：所述轉板（20）包括圓板和滑板；

4.根據權利要求3所述的一種用于石油鉆井用提速工具，其特征在于：所述殼體（1）上開設有滑槽，所述滑槽與滑板密封轉動配合；

5.根據權利要求1所述的一種用于石油鉆井用提速工具，其特征在于：所述殼體（1）上開設有連通道（4）；所述連通道（4）的第一端與第一弧形腔（2）連通，連通道（4）的第二端與第二弧形腔（3）連通；所述第一端和第二端關于適配器（12）的軸線對稱。

6.根據權利要求5所述的一種用于石油鉆井用提速工具，其特征在于：所述殼體（1）上位于所述第一弧形腔（2）一端的上下方均固設有第一擋塊（5）；所述第一擋塊（5）處于遠離第一弧形腔（2）與連通道（4）連接的一端；

7.根據權利要求4所述的一種用于石油鉆井用提速工具，其特征在于：所述殼體（1）內開設有通液道（10）；所述第一側邊通孔（9）和第二側邊通孔（8）均與通液道（10）連通。

8.根據權利要求7所述的一種用于石油鉆井用提速工具，其特征在于：所述殼體（1）上開設有與通液道（10）連通的第一排出孔（11）；所述適配器（12）下部的圓周上開設有與第一排出孔（11）連通的第二排出孔（17）；第一排出孔11與第二排出孔17一一對應設置；所述適配器（12）的下部的軸心上開設有第三排出孔（18），所述第三排出孔（18）與第二排出孔（17）連通。

9.根據權利要求2所述的一種用于石油鉆井用提速工具，其特征在于：所述殼體（1）與轉軸（23）圍合成流動腔（27）；所述上接頭（28）的上端開設有穿孔；所述轉軸（23）的上端開設有流動槽，所述流動槽的內壁上開設有多個條形孔（25），所述條形孔（25）與流動腔（27）連通。

技術總結
本發明屬于石油開采技術領域，涉及一種用于石油鉆井用提速工具。該工具包括殼體、轉板、適配器。殼體內的上部設有流動腔，所述流動腔與外界連通。殼體內的下部對稱設有第一弧形腔和第二弧形腔；第一弧形腔和第二弧形腔連通。適配器單向轉動設置在殼體內。適配器與殼體密封配合。轉板轉動設置在殼體內，轉板上開設有弧形通孔，所述轉板的下端具有缺口。通過轉板的作用，第一弧形腔和第二弧形腔交替與流通腔連通，使鉆井液交替流入第一弧形腔和第二弧形腔，進而使第一滑塊和第二滑塊交替推動適配器相對于殼體轉動，進而提高了鉆頭的轉速。并且適配器不會相對于殼體進行順時針轉動，不會降低鉆頭的整體轉速。

技術研發人員：范玉棟,來振振
受保護的技術使用者：東營月恒化工有限公司
技術研發日：
技術公布日：2025/4/24
