本發明涉及泄洪洞防護工程的，特別涉及一種水庫泄洪洞的防護加固結構。

背景技術：

1、水庫泄洪洞在設計和運行過程中可能會遇到多種問題，這些問題不僅影響泄洪洞的功能，還可能對水庫的整體安全構成威脅。由于長期暴露在自然環境中，泄洪洞的混凝土或金屬結構可能會出現老化、腐蝕或磨損，導致強度下降。高速水流會對泄洪洞的底部和側面造成沖刷，可能導致結構損壞或地基不穩，水流中的泥沙和顆粒物可能會侵蝕泄洪洞的表面材料，導致表面磨損或脫落。

2、為了確保水庫泄洪洞的安全和有效運行，必須在設計、施工、維護和管理各個環節嚴格控制質量，及時發現和解決問題，通過定期檢查、維護和必要的加固措施，可以有效延長泄洪洞的使用壽命，保障水庫的安全運行。

3、如公開號為cn114320402b的中國專利公開了一種泄洪洞體頂部危巖防護裝置；

4、其公開了一種泄洪洞體頂部危巖防護裝置，包括設置在洞體內部左右兩側的液壓支撐裝置與第一支撐拱，第一支撐拱的頂部設置有第二支撐拱；第一支撐拱與第二支撐拱上沿弧線貫穿有若干支護錨桿；支護錨桿上設置有彈性緩沖裝置，彈性緩沖裝置包括與第一支撐拱貼合設置的第一緩沖弧板、與第二支撐拱貼合設置的第二緩沖弧板、設置在第一緩沖弧板與第二緩沖弧板之間的彈性件，第一緩沖弧板與第二緩沖弧板均與支護錨桿的外側滑動連接；第一支撐拱與第二支撐拱之間還設置有若干緩沖囊，緩沖囊的內部填充有非牛頓液體；本發明能夠對洞體頂部的巖體進行有效支撐，并在巖體松動或坍塌時對巖體進行支撐與緩沖，有效保證隧洞的安全性。

5、然而，上述裝置在實際使用的過程中還有一些不足之處：

6、1、上述裝置通過護錨桿對洞體頂部的巖體進行有效支撐，并在巖體松動或坍塌時對巖體進行支撐與緩沖，有效保證隧洞的安全性，然而單純的護錨桿插入可能導致對洞體造成二次損傷，缺乏在支護過程中對洞體頂部進行加固的裝置。

7、2、需要進行維修時，需要將裝置撤走，無法對洪洞體進行支撐，洞體頂部巖體將失去必要的支撐，這可能導致一系列安全隱患，尤其是在人員進入洞內進行維修作業時，風險尤為突出，可能會導致人員受傷。

8、因此，在上述陳述的觀點之下，對泄洪洞體頂部危巖防護裝置進行改進和完善具有重要意義，能夠在支護過程中增加對洞體頂部進行加固的裝置，還能進一步對洞體頂部巖體進行支撐，減少維修作業風險。

技術實現思路

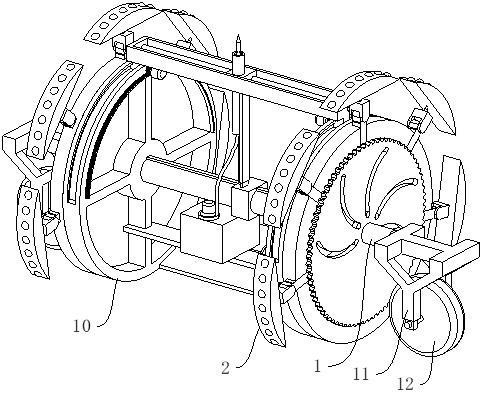

1、為了解決上述問題，本發明提供了一種水庫泄洪洞的防護加固結構，包括支撐軸，所述支撐軸的兩端安裝有支撐圓環，兩所述支撐圓環相背的一側設置有支撐裝置，所述支撐軸的兩端設置有安裝座，所述安裝座上滑動設置有行走輪。

2、支撐軸上還設置有修補裝置，所述修補裝置包括活動桿，兩所述支撐圓環上均開設有弧形的滑槽，所述滑槽內滑動設置有連接塊，兩所述連接塊上共同設置有活動桿。

3、優選的，所述活動桿上開設有貫穿的驅動槽，所述驅動槽內轉動安裝有往復螺桿，所述往復螺桿上螺紋安裝有螺紋座，所述螺紋座上設置有貫穿的固定軸，所述固定軸內部設置有修補單元。

4、優選的，所述支撐裝置包括固定板，所述固定板套設在支撐圓環相背一側的支撐軸上，兩個所述固定板相背一側還轉動設置有驅動板，固定板上沿其軸心等距滑動設置有多個支撐桿，所述驅動板上沿其軸心開設有多個弧形的導引槽，所述支撐桿靠近支撐軸的一端安裝有配合軸，所述配合軸滑動設置在導引槽內。

5、優選的，所述支撐桿遠離支撐軸的一端鉸接設置有弧形的抵板，所述抵板上均勻轉動安裝有配合球。

6、優選的，所述支撐桿上設置有帶著驅動板轉動的驅動件，所述驅動件包括第一齒輪，兩所述第一齒輪轉動設置在固定板相背的一側面上，所述驅動板外側套設有第一齒環，所述第一齒輪與第一齒環嚙合。

7、優選的，所述修補單元包括修補軸，所述固定軸內部開設有工作槽，所述修補軸轉動且滑動設置在工作槽內，所述修補軸底部設置有配合塊，所述工作槽的內壁上開設有螺旋槽，所述配合塊滑動設置在螺旋槽內。

8、優選的，所述修補軸底部套設有驅動環，所述支撐軸上轉動安裝有套桿，所述套桿上滑動設置有支撐塊，所述支撐塊上連接有電動推桿，所述電動推桿的伸縮端穿設固定軸與驅動環相連接，所述螺紋座上安裝有彈簧伸縮桿，所述彈簧伸縮桿的伸縮端與支撐塊相連接。

9、優選的，兩所述支撐圓環之間在支撐軸下方共同連接有擋板，所述擋板上安裝有收納箱，所述收納箱上方安裝有自吸泵，所述自吸泵輸入端以及輸出端分別與收納箱和修補軸內部連通，所述修補軸上均勻開設有多個出料口。

10、優選的，所述支撐圓環上設置有驅使連接塊在滑槽內部滑動的驅動單元，所述驅動單元包括驅動軸，所述驅動軸轉動設置在連接塊穿設支撐圓環上，所述驅動軸位于支撐圓環外側的一端上安裝有第二齒輪，所述支撐圓環上設置有弧形的第二齒條，所述第二齒條與第二齒輪相嚙合。

11、綜上所述，本申請包括以下至少一種有益技術效果：

12、一、本發明通過設置修補裝置，在對泄洪洞體頂部進行支撐的過程中，對裂縫處進行修補，實現了支護和修補的同步進行，避免了二次施工對洞體的擾動和損傷，且修補材料注入裂縫中，能夠有效填充裂縫并形成密封層，確保修補效果。

13、二、本發明通過設置支撐裝置，可以根據現場實際情況進行調整，減少施工過程中的不確定性和風險，適應不同形狀的泄洪洞，使得支護和修補方案能夠提高施工效率，縮短施工周期，降低施工成本。

技術特征：

1.一種水庫泄洪洞的防護加固結構，包括支撐軸（1），其特征在于：

2.根據權利要求1所述的一種水庫泄洪洞的防護加固結構，其特征在于：所述活動桿（30）上開設有貫穿的驅動槽，驅動槽內轉動安裝有往復螺桿（33），所述往復螺桿（33）上螺紋安裝有螺紋座（34），所述螺紋座（34）上設置有貫穿的固定軸（35），所述固定軸（35）內部設置有修補單元（36）。

3.根據權利要求1所述的一種水庫泄洪洞的防護加固結構，其特征在于：所述支撐裝置（2）包括固定板（20），所述固定板（20）套設在支撐圓環（10）相背一側的支撐軸（1）上，兩個所述固定板（20）相背一側還轉動設置有驅動板（21），固定板（20）上沿其軸心等距滑動設置有多個支撐桿（22），所述驅動板（21）上沿其軸心開設有多個弧形的導引槽（23），所述支撐桿（22）靠近支撐軸（1）的一端安裝有配合軸（24），所述配合軸（24）滑動設置在導引槽（23）內。

4.根據權利要求3所述的一種水庫泄洪洞的防護加固結構，其特征在于：所述支撐桿（22）遠離支撐軸（1）的一端鉸接設置有弧形的抵板（40），所述抵板（40）上均勻轉動安裝有配合球（41）。

5.根據權利要求4所述的一種水庫泄洪洞的防護加固結構，其特征在于：所述支撐桿（22）上設置有帶著驅動板（21）轉動的驅動件（5），所述驅動件（5）包括第一齒輪（50），兩所述第一齒輪（50）轉動設置在固定板（20）相背的一側面上，所述驅動板（21）外側套設有第一齒環（51），所述第一齒輪（50）與第一齒環（51）嚙合。

6.根據權利要求2所述的一種水庫泄洪洞的防護加固結構，其特征在于：所述修補單元（36）包括修補軸（360），所述固定軸（35）內部開設有工作槽（361），所述修補軸（360）轉動且滑動設置在工作槽（361）內，所述修補軸（360）底部設置有配合塊（362），所述工作槽（361）的內壁上開設有螺旋槽（363），所述配合塊（362）滑動設置在螺旋槽（363）內。

7.根據權利要求6所述的一種水庫泄洪洞的防護加固結構，其特征在于：所述修補軸（360）底部套設有驅動環（60），所述支撐軸（1）上轉動安裝有套桿（61），所述套桿（61）上滑動設置有支撐塊（62），所述支撐塊（62）上連接有電動推桿（63），所述電動推桿（63）的伸縮端穿設固定軸（35）與驅動環（60）相連接，所述螺紋座（34）上安裝有彈簧伸縮桿（64），所述彈簧伸縮桿（64）的伸縮端與支撐塊（62）相連接。

8.根據權利要求7所述的一種水庫泄洪洞的防護加固結構，其特征在于：兩所述支撐圓環（10）之間在支撐軸（1）下方共同連接有擋板（70），所述擋板（70）上安裝有收納箱（71），所述收納箱（71）上方安裝有自吸泵（72），所述自吸泵（72）輸入端以及輸出端分別與收納箱（71）和修補軸（360）內部連通，所述修補軸（360）上均勻開設有多個出料口（73）。

9.根據權利要求1所述的一種水庫泄洪洞的防護加固結構，其特征在于：所述支撐圓環（10）上設置有驅使連接塊（32）在滑槽（31）內部滑動的驅動單元（8），所述驅動單元（8）包括驅動軸，所述驅動軸轉動設置在連接塊（32）穿設支撐圓環（10）上，所述驅動軸位于支撐圓環（10）外側的一端上安裝有第二齒輪（81），所述支撐圓環（10）上設置有弧形的第二齒條（82），所述第二齒條（82）與第二齒輪（81）相嚙合。

技術總結
本發明涉及一種水庫泄洪洞的防護加固結構，且涉及泄洪洞防護工程的技術領域；包括支撐軸，支撐軸的兩端安裝有支撐圓環，兩支撐圓環相背的一側設置有支撐裝置，支撐軸的兩端設置有安裝座，安裝座上滑動設置有行走輪。支撐軸上還設置有修補裝置。本發明能夠解決現有技術對泄洪洞防護工程的過程中存在的以下問題：首先，通過設置修補裝置，在對泄洪洞體頂部進行支撐的過程中，對裂縫處進行修補，實現了支護和修補的同步進行，避免了二次施工對洞體的擾動和損傷，且修補材料注入裂縫中，能夠有效填充裂縫并形成密封層，確保修補效果。其次，通過設置支撐裝置，適應不同形狀的泄洪洞，支護和修補方案能夠提高施工效率，縮短施工周期。

技術研發人員：高曉靜,劉子峰,郭卓丫,常青江,李壯壯
受保護的技術使用者：呂梁市水利勘測設計研究院有限公司
技術研發日：
技術公布日：2025/4/24
