本發明涉及煤礦開采輔助裝置，尤其涉及一種煤礦智能化信息化建設用降塵裝置。

背景技術：

1、煤炭是我們生產與生活中的主要供能物質之一，煤炭是由古代植物埋藏在地下經歷了復雜的生物化學和物理化學變化逐漸形成的固體可燃性礦物，因此煤炭往往都是在地下開采而出，在煤礦開采與生產過程中，會伴隨著大量的粉煤灰粉塵以及其他粉塵物質，這些粉塵物質漂浮在空氣中，工作人員長期接觸這種粉塵易于得塵肺等職業病，同時，粉塵濃度達到一定值時，還會存在爆炸風險，大大威脅著工作人員的人身安全，因此在煤炭的開采與生產過程中，均需要使用到降塵裝置降低空氣中的粉塵。

2、現有技術中，降塵裝置往往都是在軌道上進行勻速行進進行霧化水的噴淋降塵，無法對行進速度進行自動控制，粉塵在不同位置的濃度不同，勻速前進可能導致在粉塵濃度較大處的降塵不夠徹底，而在濃度較小處噴淋過多的水，導致水資源的浪費，且現有的降塵裝置往往都由電機進行驅動，電機的設置增大了裝置自身的自重，導致行程所需能量大，同時使得裝置成本也較高。

技術實現思路

1、本發明的目的是為了解決現有技術中的問題，而提出的一種煤礦智能化信息化建設用降塵裝置。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種煤礦智能化信息化建設用降塵裝置，包括裝置主體和軌道，所述裝置主體下表面固定連接有固定框，所述裝置主體內設置有噴淋降塵機構；

4、所述噴淋降塵機構包括驅動軸，所述驅動軸與裝置主體通過軸承貫穿轉動連接，所述固定框內頂壁固定連接有光源燈，所述固定框內底壁固定連接有光敏電阻，所述裝置主體內開設有驅動腔、主控腔、空腔，所述驅動軸位于驅動腔內的一段過盈配合有渦流葉輪，所述裝置主體貫穿固定連接有進水管、出水管，所述進水管一端貫穿延伸至裝置主體外部并固定連接有軟管，另一端貫穿延伸至所述驅動腔內，所述出水管一端貫穿延伸至驅動腔內，另一端貫穿延伸至所述空腔內，所述主控腔內滑動連接有兩個滑動板、阻力塊，所述滑動板與對應的阻力塊之間固定連接有若干壓力彈簧，所述裝置主體內設置有兩個電磁鐵，兩個所述滑動板相背一側的側壁均固定連接有永磁體，所述光敏電阻與電磁鐵通過導線電連接。

5、進一步，所述噴淋降塵機構還包括開設在軌道內的凹槽，所述凹槽內滑動連接有齒框，所述驅動軸位于裝置主體外部的一端貫穿延伸至所述凹槽內并過盈配合有驅動齒輪，所述驅動齒輪與齒框嚙合，所述裝置主體上表面通過軸承轉動連接有兩個導向輪，所述導向輪與軌道側壁相抵。

6、進一步，所述噴淋降塵機構還包括多個噴出管，所述噴出管與裝置主體貫穿固定連接，所述噴出管一端貫穿延伸至空腔內，另一端貫穿延伸至所述裝置主體外部并固定連接有霧化噴頭，所述噴出管內設置有電磁閥，所述滑動板側壁固定連接有導電板，所述主控腔內底壁固定嵌設有多個導電塊，所述導電塊與電磁閥一一對應，所述導電塊、電磁閥通過導線電連接。

7、進一步，所述裝置主體內設置有清理機構，所述清理機構包括開設在裝置主體內的安裝槽，所述驅動軸位于安裝槽內的一端過盈配合有凸輪，所述固定框側壁貫穿滑動連接有l形板，所述l形板與固定框之間固定連接有若干復位彈簧，所述l形板位于安裝槽內的一段與凸輪相抵。

8、進一步，所述主控腔相對的兩個內側壁均開設有滑動槽，所述永磁體通過滑動槽與所述裝置主體滑動連接，兩個所述阻力塊的截面均為弧形，兩個所述阻力塊相對一側的側壁均設置有橡膠墊。

9、進一步，所述軌道側壁開設有多個限位孔，所述限位孔內滑動連接有限位塊，所述限位塊位于凹槽內的一端與所述齒框側壁固定連接。

10、本發明具有以下優點：

11、1、在進行噴淋降塵過程中，通過光源燈發射單束光源，并照射在光敏電阻上，光線在照射在光明電阻上的過程中，隨空氣中的粉塵濃度的變化，其光照強度發射變化，從而使得光敏電阻的阻值不同，再通過光敏電阻的阻值對電磁鐵產生的磁力進行控制，控制阻力塊對驅動軸的壓力，進而控制驅動軸轉動時的摩擦阻力，調整轉速，從而調整裝置的行進速度，在濃度較大處，減慢行進速度，提高噴淋時間，而在濃度較小處，保持正常的行進速度，避免濃度較大處降塵不足的情況出現。

12、2、電磁鐵產生不同磁力調整阻力塊對驅動軸壓力的同時，滑動板的位置發生改變，還會使得導電板的位置發生改變，從而使得不同數量的電磁閥通電打開，進而使得在濃度不同位置裝置的行進速度發生改變的同時，調整噴淋量，保證更好的降塵效果的同時，保證在濃度較低處噴淋量降低，從而避免水資源的浪費；

13、3、通過泵水的水流沖擊力驅動裝置移動，無需額外設置電機進行裝置的驅動，從而大大降低了裝置整體的重量，從而使得裝置移動時所需的能量大大降低，更加節能，同時，大大降低了裝置的生產成本；

14、4、通過齒框與驅動齒輪的設置，驅動齒輪的轉動與齒框的嚙合驅動裝置移動，在驅動齒輪與齒框不同側齒的嚙合情況下，裝置的移動方向自動發生變化，從而使得裝置自動進行往復移動噴淋，相較于現有技術通過電機驅動，無需設置復雜的控制電路控制裝置的往復運動；

15、5、驅動軸在轉動驅動裝置運動的同時，帶動凸輪轉動，配合復位彈簧，使得l形板不斷往復運動，通過其上表面的刷毛不斷的對光源燈表面進行清潔，從而避免粉塵附著在光源燈表面，影響其光線射出，進而避免監測效果不準確。

技術特征：

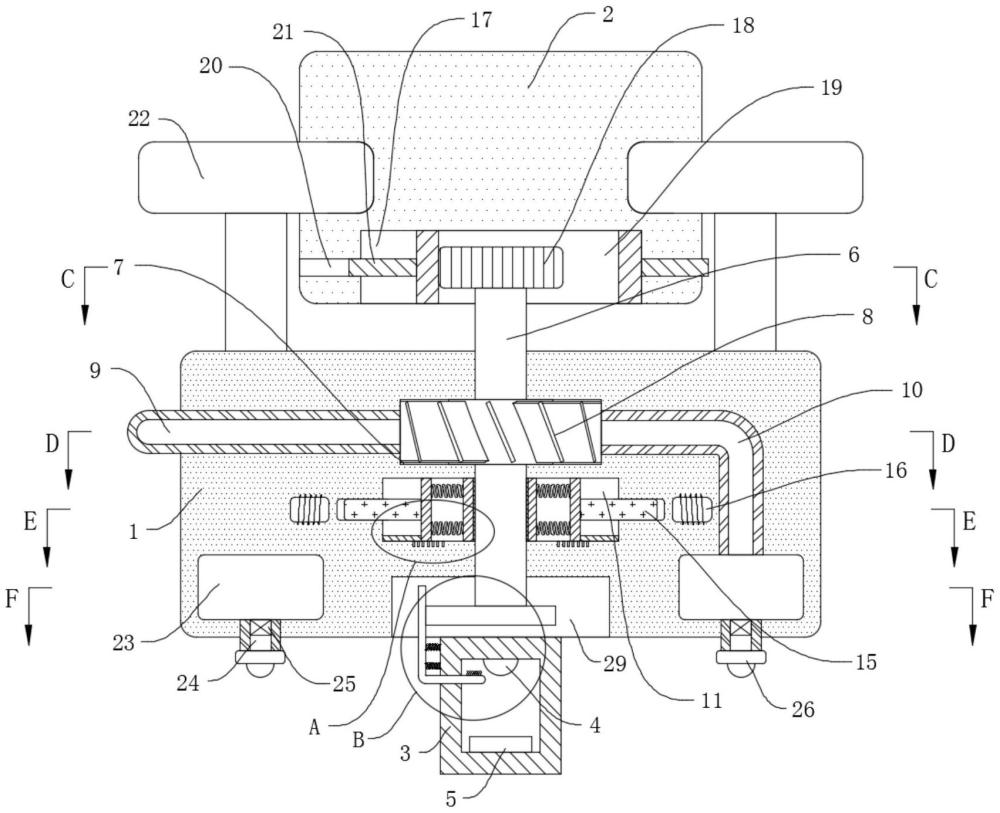

1.一種煤礦智能化信息化建設用降塵裝置，包括裝置主體(1)和軌道(2)，其特征在于，所述裝置主體(1)下表面連接有固定框(3)，所述裝置主體(1)內設置有噴淋降塵機構；

2.根據權利要求1所述的一種煤礦智能化信息化建設用降塵裝置，其特征在于，所述軌道(2)側壁開設有多個限位孔(20)，所述限位孔(20)內滑動連接有限位塊(21)，所述限位塊(21)位于凹槽(17)內的一端與所述齒框(19)側壁固定連接。

技術總結
本發明公開了一種煤礦智能化信息化建設用降塵裝置，包括裝置主體和軌道，所述裝置主體下表面固定連接有固定框，所述裝置主體內設置有噴淋降塵機構；所述噴淋降塵機構包括驅動軸，所述驅動軸與裝置主體通過軸承貫穿轉動連接，所述固定框內頂壁固定連接有光源燈，所述固定框內底壁固定連接有光敏電阻，所述裝置主體內開設有驅動腔、主控腔、空腔，所述驅動軸位于驅動腔內的一段過盈配合有渦流葉輪。優點在于：本發明的降塵裝置可以自動根據粉塵濃度調整噴淋時間與噴淋量，從而有效避免粉塵濃度較大處降塵不徹底，而在濃度較低處噴淋過量水導致水資源的浪費，同時裝置制造成本更低，運行更加可靠、穩定。

技術研發人員：寄姣姣,胡柯,劉小雪
受保護的技術使用者：江蘇百婕晴科技有限公司
技術研發日：
技術公布日：2025/4/24
