本發明屬于儲氣庫溫度控制，涉及一種壓縮空氣儲能人工硐室儲氣庫溫度控制裝置。

背景技術：

1、地下儲氣庫內的壓縮空氣在運行中的溫度狀態對于儲氣庫密封層材料性能及耐久性起決定性作用。研究表明，地下儲氣庫在充氣過程中，遠離進氣口的硐室?guī)觳课坏目諝庖蛄鲃?dòng)性差和空氣溫度導熱性能差等原因可導致硐室內部的空氣從低壓狀態上升到高壓狀態后出現大幅度的溫度上升現象，對于長隧道洞穴式儲氣庫來說，其硐室內的壓縮空氣溫度可超過300°c。同時，儲氣庫硐室內的空氣溫度分布還會呈現出極度不均勻分布特性。在儲氣庫放氣發電的工況下，儲氣庫內的壓縮空氣需要節流降壓進入空氣透平機，這個過程中，還會產生大量的熱能損失，并導致儲氣庫內溫度降低，甚至?xí)霈F(xiàn)負溫狀態(小于0°c)，對密封結構產生冰脹應力等不利影響。

2、現有技術條件下，地下儲氣庫硐室內的溫度調控主要采用硐室內設置各種換熱或促進冷熱空氣混合的措施來降低充氣導致的溫度升高問題。

3、例如，中國發明專利cn110884821a公開了一種具有蓄熱溫控功能的地下儲氣庫，該地下儲氣庫利用蓄熱墻的換熱單元吸收或釋放熱能，從而實現對地下儲氣庫內壓縮空氣的溫度控制，可以在一定程度上降低熱能損失量。但該發明提供的方案中蓄熱墻的設置一方面會影響儲氣庫的庫容，另一方面其本身的結構可靠性在高溫高濕環境下也難以保證。在實用新型專利cn212319398u公開了一種地下儲氣庫，該地下儲氣庫利用充放氣管路上布置多個進氣口改善儲氣庫內空氣流態，以消除由于空氣流動性差導致的儲氣庫內空氣分布不均勻和壓縮空氣局部高溫的問題。但該方案需要在儲氣內布置大量的輸氣管道，并需要固定在儲氣硐室內壁上。管道在運行過程中不可避免會產生振動，該振動會傳遞到固定在洞壁管道支座上。長期運行條件下，支座的振動將導致支座部位的密封層出現破壞而引起高壓氣體泄漏。此外，對于容積超過10萬立方米的隧道式硐室儲氣庫，其長度一般都在1km以上，而對于更大庫容的儲氣庫，其長度甚至多大數公里。因此，采用布置多個充氣口的溫控方案需要增加很長的輸氣鋼管，其造價也較高。

技術實現思路

1、為了解決上述背景技術中存在的技術問題，本發明提供了一種壓縮空氣儲能人工硐室儲氣庫溫度控制裝置，包括：冷卻塔，冷卻塔安裝在人工硐室儲氣庫外，內部容納冷卻水，冷卻塔內的冷卻水通過噴淋管連接霧化噴頭，霧化噴頭上設置位置調節齒輪，位置調節齒輪的一側安裝在驅動板內，驅動板安裝在硐室外側壁，沿著霧化噴頭運行方向進行布設，利用轉動齒鏈帶動位置調節齒輪轉動，從而調節霧化噴頭位于驅動板內的位置，當位置固定后，位置調節齒輪與霧化噴頭滑動連接，霧化噴頭可繞位置調節齒輪轉動，進行轉動噴淋降溫。

2、其中，人工硐室儲氣庫內有硐室，注采氣管道一端位于人工硐室儲氣庫外與地上工程部分連接、另一端穿過人工硐室儲氣庫進入硐室內并設置有注氣口。

3、進一步的，霧化噴頭包括彈簧管、環形凹槽、調節環、副齒輪、轉動齒鏈、安裝環和限位環，所述彈簧管套覆在驅動桿上，彈簧管內開設有環形凹槽，環形凹槽內壁貼合設置有環形活塞，環形活塞一端通過軸承與調節環連接，調節環一端穿透彈簧管，調節環外壁套接副齒輪，調節環一端連接有轉動齒鏈，轉動齒鏈一端與安裝環連接，安裝環一端外壁通過軸承套接有限位環，霧化噴頭對稱套接在驅動桿兩端，且兩個彈簧管均通過支架固定在儲氣庫兩端板面上，兩個彈簧管相對端通過氣管與氣泵連接，副齒輪與轉動齒鏈內端齒槽活動嚙合，限位環與轉動齒鏈側端活動壓合，安裝環的外側套接有位置調節齒輪，位置調節齒輪與驅動板內齒條嚙合，通過設置霧化噴頭，卷繞電機可帶動轉動齒鏈旋轉，從而帶動封閉膜層進行翻面，實現內外面進行替換，便于封閉膜層翻面晾曬，增加使用壽命。

4、本發明的有益效果是：

5、本發明采用一種壓縮空氣儲能人工硐室儲氣庫溫度控制裝置，包括：冷卻塔，冷卻塔內的冷卻水通過噴淋管連接霧化噴頭，霧化噴頭上設置位置調節齒輪，位置調節齒輪安裝在驅動板內，利用轉動齒鏈帶動位置調節齒輪轉動，從而調節霧化噴頭位于驅動板內的位置，當位置固定后，位置調節齒輪與霧化噴頭滑動連接，霧化噴頭可繞位置調節齒輪轉動，進行轉動噴淋降溫；使得霧化噴頭可覆蓋區域更大，節省設置噴淋管的數量，一個霧化噴頭可覆蓋大范圍區域，降低維護成本，利用冷卻水霧化噴淋和冷卻水強制換熱對人工硐室儲氣庫內的空氣進行降溫，可以降低儲氣過程中的空氣溫升，保障儲氣庫的密封性和穩定性；采用多個溫度壓力測點、噴淋水、冷卻水流量測點，可以對人工硐室儲氣庫內的溫度和壓力值進行實時采集和分析，并根據儲氣過程的溫升速率動態調整噴淋水量和冷卻水量，進而控制人工硐室儲氣庫的溫升。

6、本發明附加方面的優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

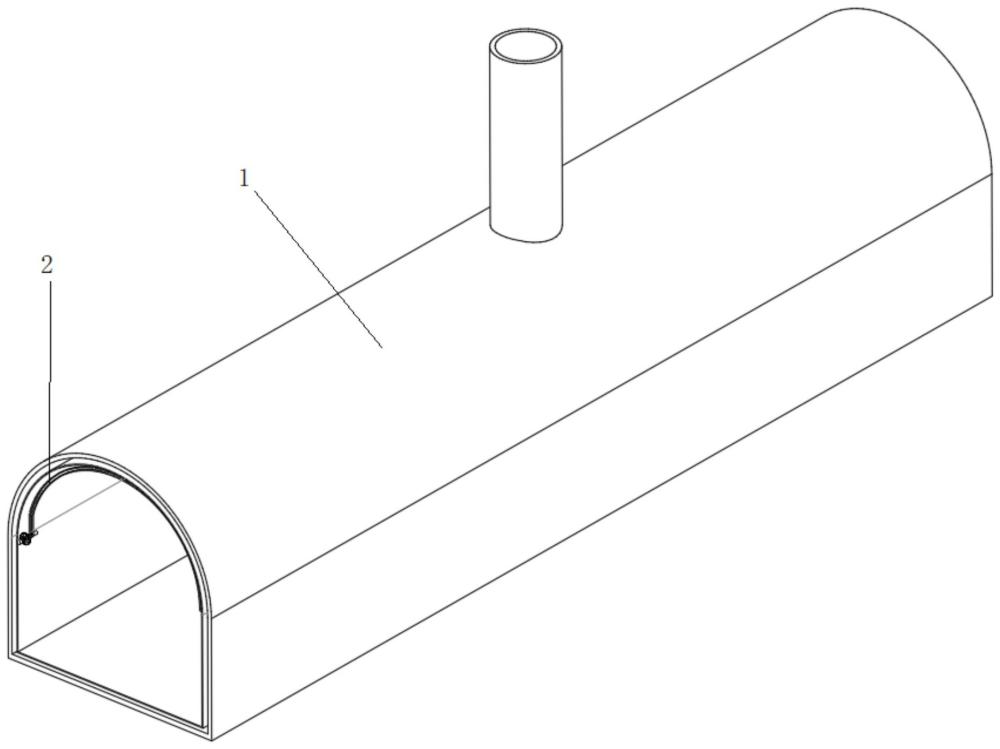

1.一種壓縮空氣儲能人工硐室儲氣庫溫度控制裝置，其特征在于，包括：冷卻塔，冷卻塔安裝在人工硐室儲氣庫(1)外，內部容納冷卻水，冷卻塔內的冷卻水通過噴淋管連接霧化噴頭，霧化噴頭上設置位置調節齒輪和轉動齒鏈（275），位置調節齒輪的一側安裝在驅動板內，驅動板安裝在硐室外側壁，驅動板沿著霧化噴頭運行方向進行布設，利用轉動齒鏈（275）帶動位置調節齒輪轉動，從而調節霧化噴頭位于驅動板內的位置，當霧化噴頭位置固定后，位置調節齒輪與霧化噴頭滑動連接，霧化噴頭可繞位置調節齒輪轉動，進行實現霧化噴頭自轉動噴淋降溫。

2.如權利要求1所述的一種壓縮空氣儲能人工硐室儲氣庫溫度控制裝置，其特征在于，所述霧化噴頭包括彈簧管(271)、環形凹槽(272)、調節環(273)、副齒輪(274)、轉動齒鏈(275)、安裝環(276)和限位環(277)，所述彈簧管(271)套覆在驅動桿上，彈簧管(271)內開設有環形凹槽(272)，環形凹槽(272)內壁貼合設置有環形活塞，環形活塞一端通過軸承與調節環(273)連接，調節環(273)一端穿透彈簧管(271)。

3.如權利要求2所述的一種壓縮空氣儲能人工硐室儲氣庫溫度控制裝置，其特征在于，調節環(273)外壁套接副齒輪(274)，副齒輪（274）一端對接有轉動齒鏈（275），轉動齒鏈（275）一側設置限位環（277）；安裝環?(276)一端外壁通過軸承套接有限位環(277)，轉動齒鏈（275）另一側與驅動軸（261）配合，驅動軸（261）連接電機轉軸，且兩個彈簧管(271)均通過支架固定在儲氣庫兩端板面上，兩個彈簧管(271)?相對端通過氣管與氣泵連接，副齒輪(274)與轉動齒鏈（275）內端齒槽活動嚙合，限位環?(277)與轉動齒鏈（275）側端活動壓合。

4.如權利要求3所述的一種壓縮空氣儲能人工硐室儲氣庫溫度控制裝置，其特征在于，安裝環(276)的外側套接有位置調節齒輪(2761)，位置調節齒輪(2761)?與驅動板內齒條嚙合。

技術總結
本發明提供了一種壓縮空氣儲能人工硐室儲氣庫溫度控制裝置，屬于儲氣庫溫度控制技術領域，包括：冷卻塔，冷卻塔安裝在人工硐室儲氣庫外，內部容納冷卻水，冷卻塔內的冷卻水通過噴淋管連接霧化噴頭，霧化噴頭上設置位置調節齒輪，位置調節齒輪的一側安裝在驅動板內，驅動板安裝在硐室外側壁，沿著霧化噴頭運行方向進行布設，利用轉動齒鏈帶動位置調節齒輪轉動，從而調節霧化噴頭位于驅動板內的位置，當位置固定后，位置調節齒輪與霧化噴頭滑動連接，霧化噴頭可繞位置調節齒輪轉動，進行轉動噴淋降溫，進而控制人工硐室儲氣庫的溫升。

技術研發人員：武目達,劉汶沛,黃慶廣,洪蘭東,邢帥
受保護的技術使用者：中錦沛電（北京）儲能技術有限公司
技術研發日：
技術公布日：2025/4/24
