本發明涉及一種帶球型泄壓閥的液壓旁路的控溫液壓換熱裝置的工作方法。

背景技術：

眾所周知，液壓系統油溫最佳溫度是在35~55攝氏度之間，一旦溫度升高超過60攝氏度，液壓系統的系統將大幅度下降，及其設備故障不斷出現，造成設備的穩定性嚴重下降，無法保證機器設備正常運行。尤其在盛夏季節，油溫過高，甚至?xí)斐蓹C(jī)器設備常常處于停機狀態。

因此液壓換熱裝置的穩定性直接影響到機器設備的工作狀態，傳統的液壓換熱裝置中液體壓力過大時，直接導致?lián)Q熱器內壓力過大對散熱器造成損壞。一般的散熱器是在散熱器的集液槽都有一個固定比例的容量，流體通過散熱器散熱通道內部有一定大的阻力。它的儲液量較小，沒有緩沖，在遇到溫差大、低溫環境、流量不平衡、有一定粘度的液體、有沖擊力的流體情況下，散熱器散熱通道內部的壓力也隨之增大，特別在有沖擊力和粘度比較大流體的情況下，由于流體在通道內部的阻力，使流體不能迅速通過散熱器通道內部，使之壓力增大，超過散熱器的最高運行壓力，散熱器很容易損壞、報廢。

技術實現要素：

本發明的目的在于克服上述不足，提供一種可靠度高，不易損壞，保證系統穩定運行的帶球型泄壓閥的液壓旁路的控溫液壓換熱裝置。

本發明的目的是這樣實現的：

一種帶球型泄壓閥的液壓旁路的控溫液壓換熱裝置的工作方法，帶球型泄壓閥的液壓旁路的控溫液壓換熱裝置包括油路循環串聯的設備發熱源、散熱器、管式加熱器以及儲液箱，所述散熱器的一側設置有散熱風機，所述管式加熱器包括管式加熱器筒體，管式加熱器筒體上設置有上下布置的第一液體口以及第二液體口，電加熱管的主體位于管式加熱器筒體內部中心，所述管式加熱器筒體內位于電加熱管外側的區域設置有從第一液體口至第二液體口的液體流道，所述散熱器的一側設置有散熱風機，散熱器兩端的油路上并聯設置有球型泄壓閥，所述球型泄壓閥包括殼體，所述殼體內設置有倒置的T型結構的空腔，該空腔包括橫向布置的流體通道以及豎向布置的調節通道，所述調節通道內從上至下依次設置有防塵蓋、密封滑塊、彈簧、球體支撐塊以及球體，有一根調節絲桿從上向下穿過防塵蓋并連接至密封滑塊的頂部，調節絲桿與防塵蓋螺紋連接，防塵蓋上方的調節絲桿上還旋置有鎖緊螺母，所述密封滑塊的外邊緣與調節通道的內壁相貼合，所述彈簧的上下兩端分別連接密封滑塊的底部以及球體支撐塊的頂部，所述球體固定安裝于球體支撐塊的下部，所述球體的下半段縱向截面與流體通道的截面吻合，自然狀態下球體緊貼流體通道的底部，流體不能從流體通道內進行橫向通過。

所述散熱器為防沖擊蓄能散熱器，所述散熱器包括散熱器本體以及蓄能管，所述散熱器本體包括左右豎向布置的第一集液槽和第二集液槽，第一集液槽和第二集液槽之間連接有橫向布置的多根分流液槽，所述蓄能管為底部開口其余部分封閉的管式結構，蓄能管的底部開口與第一集液槽和第二集液槽連通。

設備發熱源運行初期，液體溫度低于35攝氏度，散熱風機不啟動，管式加熱器啟動，將油溫升溫至35~55攝氏度之間，然后管式加熱器關閉，當設備發熱源運行一段時間后，溫度傳感器檢測到溫度高于60攝氏度則啟動散熱風機。

首先根據流體的設定壓力對調節絲桿進行調節，從而來對彈簧的彈性勢能進行調節，最終控制流體在流體通道內的泄壓值；

當液壓主路通暢時，球型泄壓閥的左右兩端的壓力相等，球體處于低位，球體不動作；

當散熱器堵塞或者散熱器內部壓力過大時，球型泄壓閥的一側壓力大于另一側壓力，由于球體高壓側的流體通道內的壓力大于球體低壓側的流體通道內的壓力，流體推動球體向上移動，球體底部形成供流體運動的空間，流體在流體通道內從高壓側向低壓側運動，從而達到泄壓的目的，直至球體兩側壓力相等，球體歸置原位，液壓主路回歸通暢。

所述流體通道的左右兩端設置有連接螺紋。

防塵蓋與調節通道的頂部開口處螺紋連接。

在密封滑塊的外邊緣與調節通道的內壁之間設置有密封圈。

一、蓄能管內置時：

當防沖擊蓄能散熱器的進液口和出液口位于第一集液槽和第二集液槽的頂部時，將蓄能管安裝于第一集液槽和第二集液槽的內部；

當防沖擊蓄能散熱器的進液口和出液口位于第一集液槽和第二集液槽的側面時，將蓄能管安裝于第一集液槽和第二集液槽的內部，如果蓄能管的高度高于進液口和出液口的高度，則無需做其他處理，如果蓄能管的高度低于進液口和出液口的高度，則在蓄能管的頂部加裝分流擋板，分流擋板將進液口和出液口與其對應高度位置的分流液槽隔開；

二、蓄能管外置時：

蓄能管的底部開口與第一集液槽和第二集液槽的底部一側的連接口螺紋連接，所述蓄能管的頂部與第一集液槽和第二集液槽的頂部一側的安裝邊采用螺栓固定連接。

與現有技術相比，本發明的有益效果是：

本發明具有可靠度高，不易損壞，保證系統穩定運行的優點。

附圖說明

圖1為本發明的結構示意圖。

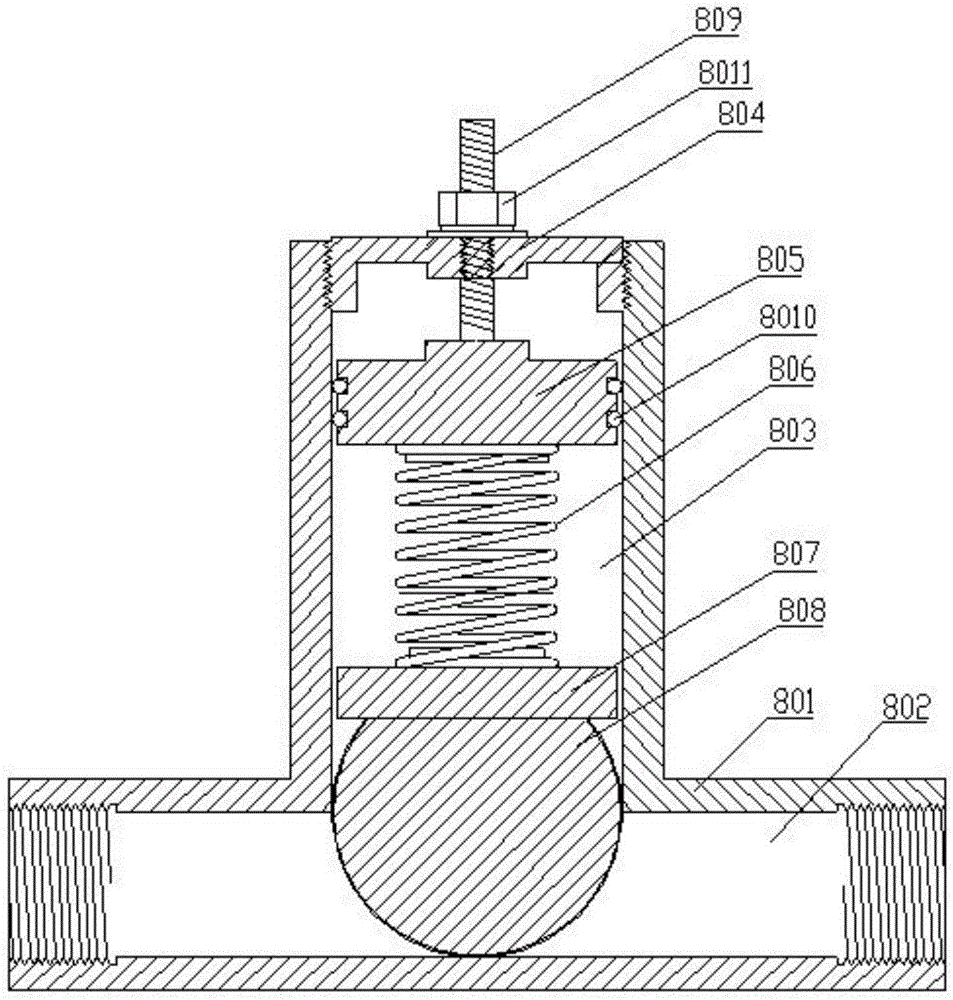

圖2為球型泄壓閥的內部結構示意圖。

圖3為球型泄壓閥的外形結構示意圖。

圖4為實施例1的示意圖。

圖5為實施例2的示意圖。

圖6為管式加熱器的結構示意圖。

圖7為圖6的爆炸圖。

圖8為液體流道選用螺旋式液體分流片的管式加熱器剖視圖。

圖9為液體流道選用螺旋式液體分流片的管式加熱器的液體流向圖。

圖10為液體流道選用平行液體分流片的管式加熱器剖視圖。

圖11為液體流道選用平行液體分流片的管式加熱器的液體流向圖。

圖12為散熱器的實施例A的正視圖。

圖13為散熱器的實施例A的側視圖。

圖14為圖13的爆炸圖。

圖15為散熱器的實施例A的立體半剖圖。

圖16為散熱器的實施例A的第一集液槽內部示意圖。

圖17為散熱器的實施例B的正視圖。

圖18為散熱器的實施例B的側視圖。

圖19為圖18的爆炸圖。

圖20為散熱器的實施例B的立體半剖圖。

圖21為散熱器的實施例B的第一集液槽內部示意圖。

圖22為散熱器的實施例C的正視圖。

圖23為散熱器的實施例C的側視圖。

圖24為圖23的爆炸圖。

圖25為散熱器的實施例C的立體半剖圖。

圖26為散熱器的實施例C的第一集液槽內部示意圖。

圖27為散熱器的實施例D的正視圖。

圖28為散熱器的實施例D的側視圖。

圖29為圖28的爆炸圖。

圖30為散熱器的實施例D的立體半剖圖。

圖31為散熱器的實施例D的第一集液槽內部示意圖。

其中：

設備發熱源1

儲液箱2

管式加熱器4、管式加熱器筒體401、第一液體口402、第二液體口403、下法蘭404、上法蘭405、電加熱管406、電源保護盒407、安裝螺口408、防震墊固定圈409、管式加熱器筒體固定螺絲410、防震墊411、螺旋式液體分流片412、平行液體分流片413

散熱器5、蓄能管500、第一集液槽501、第二集液槽502、分流液槽503、排污口504、排污口螺栓505、排污口密封墊506、分流擋板507

球型泄壓閥8、殼體801、流體通道802、調節通道803、防塵蓋804、密封滑塊805、彈簧806、球體支撐塊807、球體808、調節絲桿809、密封圈8010、鎖緊螺母8011

散熱風機9。

具體實施方式

參見圖1~圖31，本發明涉及的一種帶球型泄壓閥的液壓旁路的控溫液壓換熱裝置，它包括油路循環串聯的設備發熱源1、散熱器5、管式加熱器4以及儲液箱2，所述散熱器5的一側設置有散熱風機9。散熱器5兩端的油路上并聯設置有球型泄壓閥8，油路上或者儲液箱2上設置溫度傳感器。

所述球型泄壓閥8包括殼體801，所述殼體1內設置有倒置的T型結構的空腔，該空腔包括橫向布置的流體通道802以及豎向布置的調節通道803，所述流體通道802的左右兩端設置有連接螺紋，所述調節通道803內從上至下依次設置有防塵蓋804、密封滑塊805、彈簧806、球體支撐塊807以及球體808，其中防塵蓋804與調節通道803的頂部開口處螺紋連接，有一根調節絲桿809從上向下穿過防塵蓋804并連接至密封滑塊805的頂部，調節絲桿809與防塵蓋804螺紋連接，防塵蓋804上方的調節絲桿809上還旋置有鎖緊螺母8011，所述密封滑塊805的外邊緣與調節通道803的內壁相貼合，在密封滑塊805的外邊緣與調節通道803的內壁之間設置有密封圈8010，所述彈簧806的上下兩端分別連接密封滑塊805的底部以及球體支撐塊807的頂部，所述球體808固定安裝于球體支撐塊807的下部，所述球體808的下半段縱向截面與流體通道802的截面吻合，自然狀態下，由于彈簧806的彈力，使得球體808緊貼流體通道802的底部時，流體不能從流體通道802內進行橫向通過。

所述管式加熱器4包括管式加熱器筒體401，管式加熱器筒體401上設置有上下布置的第一液體口402以及第二液體口403，所述第一液體口402和第二液體口403在管式加熱器筒體401上對角布置，所述第一液體口402和第二液體口403其中一個為進液口一個為出液口，并且可以自由選擇。管式加熱器筒體401的頂部設置有下法蘭404，所述下法蘭404上方設置有上法蘭405，下法蘭404和上法蘭405通過螺絲固定連接，上法蘭405上固定安裝有多根電加熱管406，電加熱管406的主體穿過下法蘭404位于管式加熱器筒體401內部中心，所述上法蘭405上方罩設有電源保護盒407，電加熱管406的電源接口位于上法蘭405上方的電源保護盒407內。所述管式加熱器筒體401的側壁上設置有安裝螺口408，安裝螺口408用于安裝加熱保護裝置、加熱控制裝置、安全壓力保護裝置等附件。所述管式加熱器筒體401底部向下設置有管式加熱器筒體固定螺絲410，管式加熱器筒體固定螺絲410旋置有上下布置的防震墊固定圈409以及防震墊411。防震墊固定圈409緊貼管式加熱器筒體401的底部，防震墊411嵌置于防震墊固定圈409內。所述管式加熱器筒體401內位于電加熱管406外側的區域設置有從第一液體口402至第二液體口403的液體流道，液體流道可以選用螺旋式液體分流片412或者選用平行液體分流片413。其中螺旋式液體分流片412為螺旋片結構，平行液體分流片413為錯位布置的多個水平片結構。

一種帶球型泄壓閥的液壓旁路的控溫液壓換熱裝置的工作方法：

設備發熱源運行初期，液體溫度低于35攝氏度，散熱風機不啟動，管式加熱器啟動，將油溫升溫至35~55攝氏度之間，然后管式加熱器關閉，當設備發熱源運行一段時間后，溫度傳感器檢測到溫度高于60攝氏度則啟動散熱風機。

首先根據流體的設定壓力對調節絲桿進行調節，從而來對彈簧的彈性勢能進行調節，最終控制流體在流體通道內的泄壓值；

當液壓主路通暢時，球型泄壓閥的左右兩端的壓力相等，球體處于低位，球體不動作；

實施例1、當液體從左向右流動且液壓主路不通暢時，球型泄壓閥的左端壓力大于右端壓力，由于球體左側的流體通道內的壓力大于球體右側的流體通道內的壓力，流體推動球體向上移動，球體底部形成供流體運動的空間，流體在流體通道內從左向右運動，從而達到泄壓的目的，直至球體左側和右側的壓力相等，球體歸置原位，液壓主路回歸通暢。

實施例2、當液體從左向右流動且液壓主路不通暢時，球型泄壓閥的右端壓力大于左端壓力，由于球體右側的流體通道內的壓力大于球體左側的流體通道內的壓力，流體推動球體向上移動，球體底部形成供流體運動的空間，流體在流體通道內從右向左運動，從而達到泄壓的目的，直至球體左側和右側的壓力相等，球體歸置原位，液壓主路回歸通暢。

所述散熱器5為防沖擊蓄能散熱器，所述散熱器5包括散熱器本體以及蓄能管500，所述散熱器本體包括左右豎向布置的第一集液槽501和第二集液槽502，第一集液槽501和第二集液槽502之間連接有橫向布置的多根分流液槽503，所述蓄能管500為底部開口其余部分封閉的管式結構，蓄能管500的底部開口與第一集液槽501和第二集液槽502連通，所述第一集液槽501和第二集液槽502的底部一側設置有排污口504，排污口504不使用時采用排污口螺栓505和排污口密封墊506進行堵塞。

實施例A、

蓄能管內置，當防沖擊蓄能散熱器的進液口和出液口位于第一集液槽501和第二集液槽502的頂部時，蓄能管500安裝于第一集液槽501和第二集液槽502的內部即可。

實施例B、

蓄能管內置，當防沖擊蓄能散熱器的進液口和出液口位于第一集液槽501和第二集液槽502的側面時，將蓄能管500安裝于第一集液槽501和第二集液槽502的內部，如果蓄能管500的高度高于進液口和出液口的高度，則無需做其他處理，如果蓄能管500的高度低于進液口和出液口的高度，則需要在蓄能管500的頂部加裝分流擋板507，分流擋板507將進液口和出液口與其對應高度位置的分流液槽503隔開，避免液體的直接沖擊進入分流液槽503。

實施例C、

蓄能管外置，防沖擊蓄能散熱器的進液口和出液口位于第一集液槽501和第二集液槽502的頂部。所述蓄能管500的底部開口與第一集液槽501和第二集液槽502的底部一側的連接口螺紋連接，所述蓄能管500的頂部與第一集液槽501和第二集液槽502的頂部一側的安裝邊采用螺栓固定連接，便于拆裝。由于防沖擊蓄能散熱器的蓄能管500設置于第一集液槽501和第二集液槽502的外部，使得可以按液體流量和沖擊力的不同，選擇不同容量、各種不同的蓄能管。

實施例D、

蓄能管外置，防沖擊蓄能散熱器的進液口和出液口位于第一集液槽501和第二集液槽502的側面。

所述散熱器的工作方法：

設備發熱源運行初期，液體溫度較低，散熱風機不啟動，液體由進液口進入防沖擊蓄能散熱器的第一集液槽內，正常情況下防沖擊蓄能散熱器的分流液槽內阻力較小或者無阻力，則液體先進入第一集液槽內，然后在經過分流液槽的過程中進行散熱，再進入第二集液槽，最后從出液口離開防沖擊蓄能散熱器；在防沖擊蓄能散熱器的分流液槽內阻力較大時，由于此時蓄能管內的壓力較小，就有一部分液體進入蓄能管內，隨著液體在蓄能管內液位的升高，壓縮蓄能管內的空氣，使得蓄能管內的壓力也升高，最終蓄能管內的壓力達到與進液口處的壓力相等，此時進液口處的液體速度放緩，進液口處的壓力也隨之減小，隨著進液口處的壓力減小，進入蓄能管內的液體由于壓力高于進液口處，就會返回至第一集液槽內，然后在經過分流液槽的過程中進行散熱，再進入第二集液槽，最后從出液口離開防沖擊蓄能散熱器。

因?yàn)榭諝獾倪\(yùn)動性好，基本沒有滯后性，在防沖擊蓄能散熱器內空氣遇到有沖擊力的瞬間，就立即壓縮和動作，這個動作在瞬間完成，不會像機械緩沖一樣有滯后性和使用疲勞。
