本發明涉及工程設備領域，具體涉及一種往復泵滑道裝置。

背景技術：

在石油天然氣領域，往復泵被用來輸送液體以便進行油氣開發，如將鉆井液輸送到鉆頭處，輔助巖石破碎，冷卻鉆頭，攜帶巖屑出井；或者用來輸送壓裂液以便進行壓裂活動，或輸送液體進行洗井等。沒有往復泵，油氣開發活動便無法進行。

往復泵包括滑道和十字頭等部件，十字頭沿滑道滑動。

滑道通常分為上滑道和下滑道兩部分。

通常，將壓塊裝在機架上相鄰的兩個支撐筋的卡槽內，壓塊上有螺紋孔，螺栓從壓塊孔穿過拉緊滑道，從而滑道將固定在機架上。

由于滑道上螺栓壓緊滑道的部位介于機架兩個支撐筋之間，壓緊后類似于懸臂支撐，會造成滑道變形，產生應力，使得十字頭部件在滑道上滑動時跳動量增大，縮短了滑道和十字頭部件的使用壽命，縮短了活塞和缸套的使用壽命，降低了往復泵的穩定性，增加了往復泵的使用成本。

因此，這種連接壽命縮短，工作不穩定，增加了使用成本，效率低下。

技術實現要素：

有鑒于此，有必要提供一種快速方便的一種往復泵滑道裝置。

一種往復泵滑道裝置，包括：

機架；

滑道；

所述滑道與所述機架連接。

所述機架包括筋。

所述的往復泵滑道裝置，還包括

螺栓；

所述螺栓與所述滑道和所述筋連接。

所述滑道包括沉頭孔。

所述筋包括孔。

由于采用了上述技術方案，本發明的有益效果是：

直接用螺栓將滑道固定在機架的筋上，避免了滑道變形，改善了滑道和十字頭的受力狀況，提高了往復泵工作穩定性，延長了使用壽命，降低了維護成本，達到了提高效率，降低成本的目的。

附圖說明

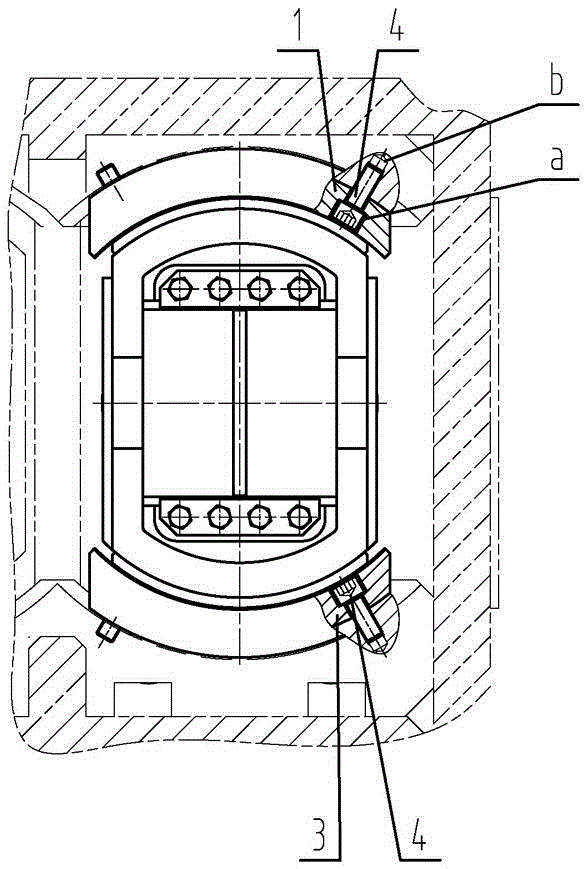

圖1為本發明的示意圖。

圖2為本發明的A向示意圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明做進一步說明。應當理解，此處所描述的具體實施例僅用以解釋本發明，并不用于限定本發明。

實施例

如圖1-2所示一種往復泵滑道裝置，包括機架6，上滑道1，十字頭部件2，下滑道3，上滑道1與機架6連接，下滑道3與機架6連接。

機架6包括筋5。

上滑道1與筋5連接，下滑道3與筋5連接。

十字頭部件2滑動的與上滑道1和下滑道3連接。

往復泵滑道裝置，還包括螺栓4，螺栓4連接上滑道1和機架6，螺栓4連接下滑道3和機架6。

上滑道1和下滑道3包括沉頭孔a。

筋5包括孔b。

螺栓4穿過上滑道1的沉頭孔a與筋5的孔b固定連接，螺栓4穿過下滑道3的沉頭孔a與筋5的孔b固定連接。

十字頭部件2滑動連接在上滑道1和下滑道3之間。

由于采用了上述技術方案，本發明的有益效果是：

直接用螺栓4將上滑道1和下滑道3與在機架6的筋5固定連接，避免了上滑道1和下滑道3變形，改善了滑道1和下滑道3和十字頭部件2的受力狀況，提高了往復泵工作穩定性，延長了使用壽命，降低了維護成本，達到了提高效率，降低成本的目的。

總之，以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
