一種一體式加油泵手柄及后蓋的制作方法

文檔序號:11128670閱讀:352來源:國知局
一種一體式加油泵手柄及后蓋的制造方法與工藝

本發明涉及油料供給設備領域,具體涉及一種一體式加油泵手柄及后蓋。



背景技術:

加油泵作為一種主要用于輸送油料的設備,普遍用于國內各種行業,是各企業車間、加油站、機場、實驗室等必不可少的輸油加油工具。在加油泵的實際使用過程中,有時會出現嚴重影響泵體使用壽命的情況,比如:由于在輸送油料時油桶抽空,導致泵體的無油干轉;由于出油管油路堵塞,導致加油泵超負載運行等實際情況;現用設備,帶控制系統的加油泵不方便攜帶,攜帶方便的加油泵不能夠智能靈活控制,對于小型機械設備,在現有設備安裝空間有限而又要考慮具備智能控制的情況下,目前市場上還沒有相關產品解決此問題;因此開發一種結構簡單、拆裝方便、將加油泵與后蓋及手柄融合在一體,方便攜帶、體積小的一體式的加油泵手柄及后蓋具有重要的應用意義。



技術實現要素:

本發明的目的是為了克服現有用于輸送油料時的加油泵的不足,盡最大可能解決人們在加油時攜帶不便的問題,從而提供一種結構簡單、拆裝方便、將加油泵與后蓋及手柄融合在一體,方便攜帶、體積小的一體式的加油泵手柄及后蓋。

本發明的目的是這樣實現的:一種一體式加油泵手柄及后蓋,包括后蓋、手柄、大蓋板、小蓋板,所述的后蓋的頂部軸向上設置有臺階孔,所述的后蓋的前部上端設置有半圓形凹槽,半圓形凹槽內鑲嵌有小蓋板,小蓋板的上部設置有橢圓形穿孔,所述的小蓋板的前端垂直貫穿于橢圓形穿孔設置有手柄,手柄的前部上端設置有第二臺階孔,所述手柄的前部下端設置有方形斜槽,方形斜槽的低端設置有通孔,所述后蓋的下部設置有圓筒,圓筒的內部設置有圓柱、圓柱,圓柱、圓柱內設置有第二通孔,所述圓筒右側壁上設置有穿孔,所述的后蓋的后部設置有第一方形槽,第一方形槽的后端設置有大蓋板,大蓋板的周邊設置有個大小相同兩兩左右對稱的第三臺階孔,所述大概板的中部設置有第二方形槽,第二方形槽的內部設置有三個大圓孔,所述的后蓋的內部上端設置有方形塊,方形塊的內部設置有圓孔,方形塊的左右兩端下方設置有多個長方形塊,所述后蓋的后部設置有一圈凹槽,凹槽垂直貫穿內設置有小圓孔17,所述后蓋的左下端設置有第二圓柱。

所述的圓柱與圓柱為中空結構,且左右關于后蓋軸向對稱。

所述的圓筒與后蓋為一體式結構。

所述的三個大圓孔分布呈三角形且左右兩個圓孔關于大蓋板13的軸向對稱。

所述的方形臺階的數量為2-4個且關于后蓋的中心軸對稱。

所述的第二圓柱與后蓋為一體式結構,且第二圓柱為中空式結構。

所述的手柄垂直貫穿于小蓋板且與后蓋之間通過螺釘穿過臺階孔2固定。

所述的大蓋板大小等同于第一方形槽,且通過螺釘穿過于第三臺階孔與后蓋固定。

與現有技術相比,本發明的有益效果是:本發明在加油過程中提供一種能夠有效保證加油泵在運行過程中受到較低損害,使其使用壽命得到提高的用于輸送柴油并且便于攜帶及安裝的一體式智能加油泵。另外本發明將智能控制器內置于便攜手柄內,用便攜手柄將加油泵和智能控制器融合在一起,使一體式智能加油泵體積更小,安裝更方便;總的來講,本發明具有結構簡單、拆裝方便、將加油泵與后蓋及手柄融合在一體,方便攜帶、體積小的優點。

附圖說明

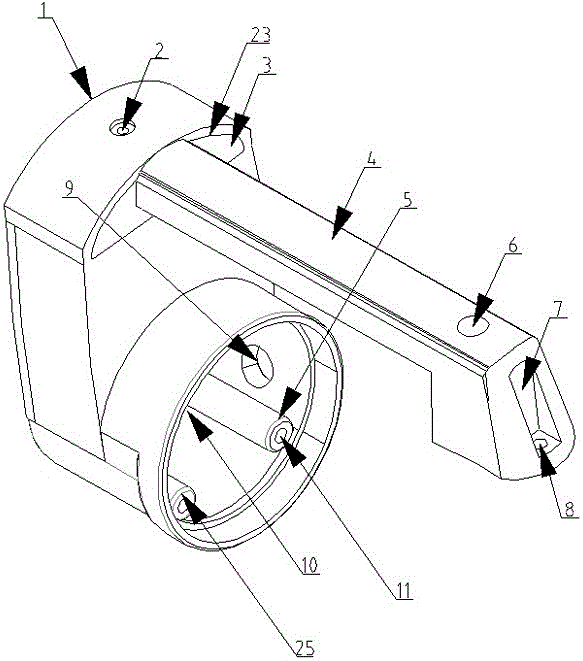

圖1是本發明的一種一體式加油泵手柄及后蓋的前視立體式結構示意圖。

圖2是本發明的一種一體式加油泵手柄及后蓋的后視立體式結構示意圖。

圖3是本發明的一種一體式加油泵手柄及后蓋的后視結構示意圖。

圖4是本發明的一種一體式加油泵手柄及后蓋的小蓋板的主視結構示意圖。

圖中:1、后蓋 2、臺階孔 3、小蓋板 4、手柄 5、圓柱 6、第二臺階孔 7、方形斜槽 8、通孔 9、穿孔 10、圓筒 11、第二通孔 12、大圓孔 13、大蓋板 14、第三臺階孔 15、第二方形槽 17、小圓孔 18、凹槽 19、長方形塊 20、圓孔 21、方形塊 22、第二圓柱 23、半圓形凹槽 24、橢圓形穿孔 25、圓柱 26、第一方形槽。

具體實施方式

下面結合附圖對本發明做進一步的說明。

如圖1、圖2、圖3、圖4所示,一種一體式加油泵手柄及后蓋,包括后蓋1、手柄4、大蓋板13、小蓋板3,所述的后蓋1的頂部軸向上設置有臺階孔2,所述的后蓋1的前部上端設置有半圓形凹槽23,半圓形凹槽23內鑲嵌有小蓋板3,小蓋板3的上部設置有橢圓形穿孔24,所述的小蓋板3的前端垂直貫穿于橢圓形穿孔24設置有手柄4,手柄4的前部上端設置有第二臺階孔6,所述手柄4的前部下端設置有方形斜槽7,方形斜槽7的低端設置有通孔8,所述后蓋1的下部設置有圓筒10,圓筒10的內部設置有圓柱5、圓柱25,圓柱5、圓柱25內設置有第二通孔11,所述圓筒10右側壁上設置有穿孔9,所述的后蓋1的后部設置有第一方形槽26,第一方形槽26的后端設置有大蓋板13,大蓋板13的周邊設置有6個大小相同兩兩左右對稱的第三臺階孔14,所述大概板13的中部設置有第二方形槽15,第二方形槽15的內部設置有三個大圓孔12,所述的后蓋1的內部上端設置有方形塊21,方形塊21的內部設置有圓孔20,方形塊21的左右兩端下方設置有多個長方形塊19,所述后蓋1的后部設置有一圈凹槽18,凹槽18垂直貫穿內設置有小圓孔17,所述后蓋1的左下端設置有第二圓柱22;所述的圓柱5與圓柱25為中空結構,且左右關于后蓋1軸向對稱;所述的圓筒10與后蓋1為一體式結構;所述的三個大圓孔12分布呈三角形且左右兩個圓孔關于大蓋板13的軸向對稱;所述的方形臺階21的數量為2-4個且關于后蓋1的中心軸對稱;所述的第二圓柱22與后蓋1為一體式結構,且第二圓柱22為中空式結構;所述的手柄4垂直貫穿于小蓋板3且與后蓋1之間通過螺釘穿過臺階孔2固定;所述的大蓋板13大小等同于第一方形槽26,且通過螺釘穿過于第三臺階孔14與后蓋1固定。

本發明在實施時,一種一體式加油泵手柄及后蓋,后蓋1的頂部軸向上設置有臺階孔2,所述的后蓋1的前部上端設置有半圓形凹槽23,半圓形凹槽23內鑲嵌有小蓋板3,小蓋板3的上部設置有橢圓形穿孔24,所述的小蓋板3的前端垂直貫穿于橢圓形穿孔24設置有手柄4,手柄4的前部上端設置有第二臺階孔6,所述手柄4的前部下端設置有方形斜槽7,方形斜槽7的低端設置有通孔8,所述后蓋1的下部設置有圓筒10,圓筒10的內部設置有圓柱5、圓柱25,圓柱5、圓柱25內設置有第二通孔11,所述圓筒10右側壁上設置有穿孔9,所述的后蓋1的后部設置有第一方形槽26,第一方形槽26的后端設置有大蓋板13,大蓋板13的周邊設置有6個大小相同兩兩左右對稱的第三臺階孔14,所述大概板13的中部設置有第二方形槽15,第二方形槽15的內部設置有三個大圓孔12,所述的后蓋1的內部上端設置有方形塊21,方形塊21的內部設置有圓孔20,方形塊21的左右兩端下方設置有多個長方形塊19,所述后蓋1的后部設置有一圈凹槽18,凹槽18垂直貫穿內設置有小圓孔17,所述后蓋1的左下端設置有第二圓柱22;所述的圓柱5與圓柱25為中空結構,且左右關于后蓋1軸向對稱;所述的圓筒10與后蓋1為一體式結構;所述的三個大圓孔12分布呈三角形且左右兩個圓孔關于大蓋板13的軸向對稱;所述的方形臺階21的數量為2-4個且關于后蓋1的中心軸對稱;所述的第二圓柱22與后蓋1為一體式結構,且第二圓柱22為中空式結構;所述的手柄4垂直貫穿于小蓋板3且與后蓋1之間通過螺釘穿過臺階孔2固定;所述的大蓋板13大小等同于第一方形槽26,且通過螺釘穿過于第三臺階孔14與后蓋1固定;完成上述安裝后,即可把本發明投入使用,一體式加油泵手柄及后蓋在安裝時,首先將大蓋板13嵌入第一方形槽26內,并將小圓孔17與第三臺階孔14對齊,用長螺釘固定,在后蓋1內部設置有方形塊21及長方形塊19,方形塊21內設置有圓孔20,智能電路板,在安裝時將上邊的孔對準圓孔20,由于智能電路板上邊有一些不可按壓的零部件因此在后蓋1內設置了長方形塊19,將電路板放在長方形塊19上邊不至于損壞電路板,在第一方形槽26的上邊設置了一圈凹槽18,在凹槽18內注入密封膠,當大蓋板13在安裝時起到防水密封作用在后蓋1的后邊下端設置有圓柱5及圓柱25,圓柱5內設置有第二通孔11,將后蓋1跟泵結合時通過長螺釘插入第二通孔11內與泵上邊的螺紋孔固定,在后蓋1的左下部設置有穿孔9,將泵上邊的電線從穿孔9穿過實現通電;總的來講,本發明具有結構簡單、拆裝方便、將加油泵與后蓋及手柄融合在一體,方便攜帶、體積小的優點。
