本實用新型屬于流體輸送機械技術領域，具體涉及一種可快速更換的通用平衡芯軸，特別是適用于離心式泵用葉輪的動靜平衡試驗。

背景技術：

為了減輕由于不平衡而導致的機械零部件發熱損壞，提高設備運行的可靠性，按API610 10^th規定葉輪、平衡鼓及類似的主要旋轉部件應該進行到ISO 1940-1 G2.5級的動平衡。因此每個葉輪都需要進行相應的靜平衡或動平衡試驗，每個葉輪都要對應一個平衡芯軸，又因受到單件小批量的限制及規格型號種類繁多，導致設計、加工制造任務繁重，材料利用率不高；其次在常規的平衡芯軸設置中采用過盈配合，配合面過長，也使得在拆裝時帶來諸多的不便，因此需針對以上問題設計平時所用的平衡芯軸。

技術實現要素：

本實用新型要解決的技術問題是提供一種應用于葉輪動靜平衡試驗的裝置，該可快速更換的通用平衡芯軸裝置具有設計簡單、易加工、易拆裝、通用性高、實用性強等特性，可以有效的提高生產效率。

本實用新型所述目的是通過以下技術方案實現的。

平衡芯軸上設置相同直徑的外圓節段與螺紋節段相間排列，平衡芯軸一端有直徑大于各節段的凸臺，平衡芯軸上裝配快換軸套，快換軸套內孔處端面與凸臺靠平軸向定位，葉輪輪轂內孔裝配于快換軸套外圓，對應葉輪一端面位置的平衡芯軸的螺紋節段安裝鎖緊螺母并軸向靠緊，葉輪另一端面由快換軸套凸緣端面上設置的調節螺栓抵緊。

所述的鎖緊螺母為兩半分離組裝成一體的螺母。

快換軸套凸緣上的調節螺栓對稱設置二件，將鎖緊螺母連接成一體的螺釘為開槽圓柱頭軸位螺釘。

鎖緊螺母的外圓上對稱開有矩形槽。

本平衡芯軸采用通用設計，即軸的長度及節段尺寸與各種規格的葉輪可以通用，各節段的設計可以解決由于輪轂通孔配合長度變化仍然可以通用的問題；在平衡芯軸上設計有與之配合的快換軸套，內孔與平衡芯軸的外圓節段配合，外圓配合孔隨葉輪輪轂通孔變化，使得葉輪輪轂通孔大小變化反應在軸套上而不是平衡芯軸上，提高了平衡芯軸的通用性；葉輪端面采用鎖緊螺母鎖緊，采用兩半設計可以快速的在各節段鎖緊。

在平衡芯軸上節段式設計，可以使快換軸套過長時也能有足夠的支撐點，防止懸空，同時也防止了由于快換軸套過長不能用的情況，提高平衡芯軸的通用性。

所述的快換軸套上有設有凹槽及兩個對稱螺紋通孔，凹槽主要為了減少配合長度，使裝配和拆卸時更加快捷方便；兩個對稱螺紋通孔為了裝調節螺栓，調節螺栓可以用來定位葉輪端面及調整葉輪在整個裝配中的位置，以便鎖緊螺母能更好的鎖緊。

兩半分離式的鎖緊螺母便于在各個節段間鎖緊，鎖緊螺母兩半采用中心對稱布置，鎖緊螺母外圓開的矩形槽便于使用勾頭扳手鎖緊及松卸。

本實用新型的有益效果是：通過以上技術方案，解決了由于葉輪的變化，需要重新設計平衡芯軸而導致生產周期延長的現象，同時也解決了葉輪拆裝時比較費勁，使整個平衡芯軸通用性及更換速度顯著的提高。

附圖說明

下面結合附圖與實施對本實用新型作進一步的說明。

圖1為本實用新型的結構示意圖。

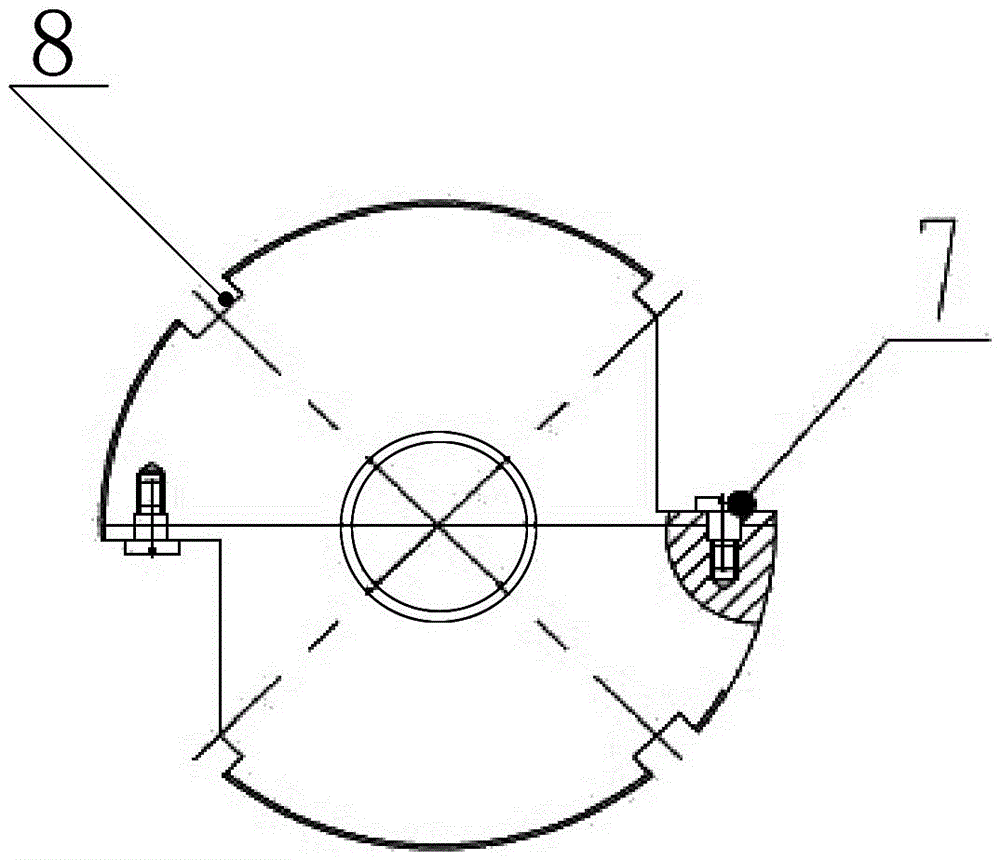

圖2為本實用新型的鎖緊螺母結構示意圖。

圖中：平衡芯軸1、鎖緊螺母2、快換軸套3、葉輪4、調節螺栓5、平衡機6、開槽圓柱頭軸位螺釘7、矩形槽8。

具體實施方式

參見附圖，裝配方法為，將快換軸套3裝于平衡芯軸1的軸肩部位（凸臺）；將葉輪4進口端裝進快換軸套3上，與快換軸套的凸緣端面靠平；同時快換軸套3裝上調節螺栓5；將分離的鎖緊螺母2裝于平衡芯軸1的螺紋段處，擰緊開槽圓柱頭軸位螺釘7，調整調節螺栓5使得葉輪4在快換軸套3上處于位置合適，用鎖緊螺母5鎖緊定位，再將裝好的部件放于平衡機6上，至此裝配完成。拆卸方法為，將部件取下，松開鎖緊螺母2并松開開槽圓柱頭軸位螺釘7，退出鎖緊螺母2；對稱擰調節螺栓5，使得快換軸套3均勻退出葉輪4的外圓配合，再把快換軸套3從平衡芯軸1退出，更換其他型號的軸套及葉輪進行動靜平衡試驗。
