本實用新型涉及流體機械技術領域，尤其涉及一種風葉。本實用新型還涉及一種空調器。

背景技術：

在流體機械技術領域，風葉的應用范圍比較廣，例如在空調器中，采用電機驅動風葉轉動，進而實現空氣的流動，達到調節溫度的目的。

傳統技術中的一種風葉上開設安裝孔，電機軸與該安裝孔孔軸配合，并且電機軸上的卡簧與安裝孔處的端面相抵接，使得電機軸與風葉相對固定，電機軸轉動時即可帶動風葉轉動。然而，風葉的安裝孔處的端面與卡簧之間的配合面積較小，風葉轉動時容易晃動，導致風葉工作時的穩定性較差。傳統技術中的另一種風葉的中部嵌設金屬嵌件，電機軸與該金屬嵌件連接。由于需要增加金屬嵌件，導致風葉的加工工序比較復雜。

技術實現要素：

本實用新型的目的是提供一種風葉，該風葉工作時的穩定性較高，且加工工序比較簡單。本實用新型的另一目的是提供一種空調器。

為了實現上述目的，本實用新型提供如下技術方案：

一種風葉，用于與驅動軸上的卡簧相配合，包括本體以及與所述本體固定的驅動軸連接部，所述驅動軸連接部上開設安裝孔，且所述驅動軸連接部上具有卡簧配合端面，所述卡簧配合端面相對于所述本體的端面凸出，且所述卡簧配合端面與所述卡簧之間的配合面面積等于所述卡簧的端面面積。

在其中一個實施例中，還包括固設于所述本體上的防粘膜凸筋，所述防粘膜凸筋位于所述本體上靠近所述卡簧配合端面的一側，且所述防粘膜凸筋相對于所述本體的端面凸出。

在其中一個實施例中，所述防粘膜凸筋為多個，相鄰的兩個所述防粘膜凸筋之間形成防粘膜凹槽。

在其中一個實施例中，各所述防粘膜凸筋的分布方向與所述安裝孔的周向為同一方向。

在其中一個實施例中，還包括固設于所述本體上的環形連接筋，所述防粘膜凸筋的一端與所述驅動軸連接部相連，另一端與所述環形連接筋相連。

在其中一個實施例中，在所述安裝孔的軸向方向上，所述環形連接筋的表面相對于所述防粘膜凸筋的表面凸出。

在其中一個實施例中，所述防粘膜凸筋的延伸方向與所述安裝孔的徑向為同一方向。

在其中一個實施例中，還包括固設于所述驅動軸連接部上的加強筋，所述加強筋位于所述驅動軸連接部上遠離所述卡簧配合端面的一側，所述加強筋與所述本體固定連接。

在其中一個實施例中，沿著所述安裝孔的軸向上遠離所述卡簧配合端面的方向，所述加強筋的徑向尺寸逐漸減小，所述徑向尺寸為所述加強筋上位于所述安裝孔的徑向上的尺寸。

一種空調器，包括上述任一項所述的風葉。

上述風葉的驅動軸連接部上具有卡簧配合端面，該卡簧配合端面與卡簧的配合面面積等于卡簧的端面面積，而傳統結構中，卡簧與風葉之間的配合面積小于卡簧的端面面積，因此如此設置后，風葉與卡簧之間的配合面積最大化，風葉轉動時不容易晃動，該風葉工作時的穩定性較高。另外，該風葉無需額外設置金屬嵌件，也就簡化了風葉的加工工序。

由于上述風葉具有上述技術效果，包含該風葉的空調器也應具有相應的技術效果。

附圖說明

為了更清楚地說明本申請實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型中記載的一些實施例，對于本領域普通技術人員來講，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型實施例提供的風葉的裝配示意圖；

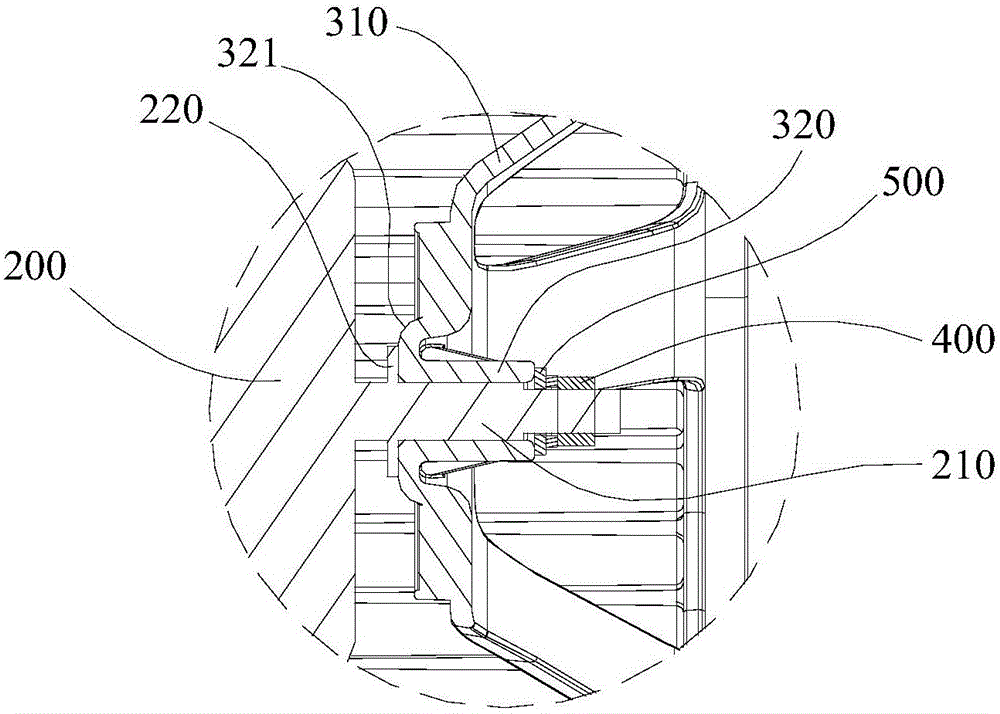

圖2為圖1中A部分的局部放大圖；

圖3為一種電機的結構示意圖；

圖4為本實用新型實施例提供的風葉的結構示意圖；

圖5為本實用新型實施例提供的風葉的另一結構示意圖；

圖6為圖5所示風葉的剖視圖。

附圖標記說明：

100-機身、200-電機、210-電機軸、220-卡簧、300-風葉、310-本體、311-端面、320-驅動軸連接部、321-安裝孔、322-卡簧配合端面、323-弧形面、330-防粘膜凸筋、340-環形連接筋、350-加強筋、400-螺母、500-墊片。

具體實施方式

為了使本領域的技術人員更好地理解本實用新型的技術方案，下面將結合附圖對本實用新型作進一步的詳細介紹。

本實用新型實施例提供一種風葉，該風葉用于與驅動軸上的卡簧相配合，此驅動軸可以是電機軸。如圖1和圖2所示，上述風葉可以應用于空調器中，該空調器包含機身100、電機200和風葉300，電機200可通過螺紋緊固件安裝于機身100上，風葉300與電機200的電機軸210安裝在一起，如圖3所示，該電機軸210上安裝卡簧220。當然，上述驅動軸不僅限于電機軸，還可以是其他形式的旋轉軸，例如液壓馬達的輸出軸等。

如圖4-6所示，本實用新型實施例提供的風葉300可以是離心風葉、軸流風葉或其他類型的風葉，其包括本體310以及與該本體310固定的驅動軸連接部320。本體310上設有扇葉，驅動軸連接部320一般可設置于本體310的中部位置處，該驅動軸連接部320上開設安裝孔321，且驅動軸連接部320上具有卡簧配合端面322，該卡簧配合端面322用于與卡簧220相抵接，且卡簧配合端面322相對于本體310的端面311凸出，卡簧配合端面322與卡簧220之間的配合面面積等于卡簧220的端面面積。本體310的端面311和卡簧220的端面均沿著安裝孔321的徑向延伸。具體地，卡簧配合端面322可設置為圓環形面，安裝孔321的內壁形狀可與驅動軸的外形相一致。

如圖1和圖2所示，電機軸210伸入驅動軸連接部320上的安裝孔321內，電機軸210上的卡簧220與驅動軸連接部320上的卡簧配合端面322貼合，然后采用螺母400和墊片500將風葉300整體固定于電機軸210上。

根據上述內容可知，本實用新型實施例提供的風葉300中，卡簧配合端面322與卡簧220之間的配合面面積等于卡簧220的端面面積，而傳統結構中，卡簧與風葉之間的配合面積則小于卡簧220的端面面積，因此如此設置后，風葉300與卡簧220之間的配合面面積最大化，風葉300轉動時不容易晃動，該風葉300工作時的穩定性較高。另外，該風葉300無需額外設置金屬嵌件，也就簡化了風葉300的加工工序，并降低了風葉300的成本。

本實用新型實施例提供的風葉可采用一體加工成型的方式制造，然而在制造風葉時，本體310的端面311上容易出現脫模困難的問題。參照圖4，為了緩解這一問題，本實用新型實施例提供的風葉300還包括固設于本體310上的防粘膜凸筋330，該防粘膜凸筋330位于本體310上靠近卡簧配合端面322的一側，且該防粘膜凸筋330相對于本體310的端面311凸出。設置該防粘膜凸筋330后，防粘膜凸筋330的側壁上可以形成脫模拉力，從而更有利于脫模，提高風葉300的加工質量。另外，驅動軸連接部320的邊緣處可設置弧形面323，該弧形面323也可以輔助形成脫模力，從而更大程度地增大風葉300的脫模拉力。

繼續參照圖4，上述防粘膜凸筋330可以僅設置一個，但為了強化該防粘膜凸筋330的效果，可將防粘膜凸筋330設置為多個，相鄰的兩個防粘膜凸筋330之間形成防粘膜凹槽。防粘膜凸筋330的數量增多后，防粘膜凸筋330的側壁總面積逐漸增加，因此最終形成的脫模拉力也會隨之增大，進而達到前述目的。具體地，單個防粘膜凸筋330的延伸方向和各防粘膜凸筋330的分布方向可以靈活設置，例如單個防粘膜凸筋330的延伸方向為安裝孔321的周向，各防粘膜凸筋330的分布方向為安裝孔321的徑向，該徑向指的是垂直于安裝孔321的軸向的方向。

作為替換方案，各防粘膜凸筋330的分布方向還可與安裝孔321的周向為同一方向。此結構下，各防粘膜凸筋330整體呈輻射狀結構，在實現便于脫模的基礎上，還便于風葉的加工。進一步地，各防粘膜凸筋330可沿著上述安裝孔321的周向均勻分布，使得風葉的脫模過程更加穩定。更優地，防粘膜凸筋330的延伸方向與安裝孔321的徑向可為同一方向，使得防粘膜凸筋330能夠承受安裝孔321的徑向上的作用力，對風葉300的結構強度起到加強作用。

如圖4所示，為了進一步提高風葉300的結構強度，本實用新型實施例提供的風葉300還包括固設于本體310上的環形連接筋340，防粘膜凸筋330的一端與驅動軸連接部320相連，另一端與環形連接筋340相連。首先，環形連接筋340自身能夠為風葉300的結構起到加強作用；其次，環形連接筋340與防粘膜凸筋330相連，使得環形連接筋340、防粘膜凸筋330和本體310形成一個整體，達到提高結構強度的目的。可選地，該環形連接筋340可采用圓環結構，其圓心可為安裝孔321的橫截面中心。

可選地，在安裝孔321的軸向方向上，環形連接筋340的表面相對于防粘膜凸筋330的表面凸出，使得整個風葉300的端面311上呈現不同的高度，從而更加有利于制造風葉300時的脫模操作。此處的環形連接筋340的表面和防粘膜凸筋330的表面均指的是兩者上沿著安裝孔321的軸向最靠近卡簧220的面。

另一實施例中，如圖5和圖6所示，風葉300還可包括固設于驅動軸連接部320上的加強筋350，該加強筋350位于驅動軸連接部320上遠離卡簧配合端面322的一側，且該加強筋350與本體310固定連接，以提升風葉300的結構強度。具體結構中，加強筋350可采用柱狀結構，也可以采用如下結構：沿著安裝孔321的軸向上遠離卡簧配合端面322的方向，加強筋350的徑向尺寸逐漸減小，該徑向尺寸為加強筋350上位于安裝孔321的徑向上的尺寸。采用后一種結構時，加強筋350上與本體310連接的一端具有較大的尺寸，該結構特征將使得加強筋350與本體310的連接強度更高，從而更好地實現結構加強作用。另外，加強筋350可以設置為多個，各加強筋350沿著安裝孔321的周向分布即可。

基于上述結構，本實用新型實施例還提供一種空調器，該空調器中包含上述任一技術方案所描述的風葉。當然，該風葉可以僅設置于空調器的室外機上，也可以僅設置在空調器的室內機上，優選地，室內機和室外機上均可采用上述風葉。由于上述風葉具有上述技術效果，包含該風葉的空調器也應具有相應的技術效果，此處不再贅述。

以上只通過說明的方式描述了本實用新型的某些示范性實施例，毋庸置疑，對于本領域的普通技術人員，在不偏離本實用新型的精神和范圍的情況下，可以用各種不同的方式對所描述的實施例進行修正。因此，上述附圖和描述在本質上是說明性的，不應理解為對本實用新型權利要求保護范圍的限制。
