本實用新型是一種帶有消音的空壓機，屬于空壓機領域。

背景技術：

空氣壓縮機是工業現代化的基礎產品，常說的電氣與自動化里就有全氣動的含義；而空氣壓縮機就是提供氣源動力，是氣動系統的核心設備,機電引氣源裝置中的主體，它是將原動的機械能轉換成氣體壓力能的裝置，是壓縮空氣的氣壓發生裝置。

現有技術公開了申請?zhí)枮椋篊N201521110464.4的一種防震變頻式空壓機，包括電機、與所述電機相連的壓縮機、與所述壓縮性相連的儲氣罐，所述儲氣罐出氣端設置有檢測壓力的壓力檢測模塊、所述空壓機外殼上設置有檢測所述空壓機工作過程中的機械震動的震動檢測模塊和檢測所述空壓機工作環境風速的風速檢測模塊；所述空壓機還包括對所述壓力檢測模塊、震動檢測模塊及風速檢測模塊的檢測數據進行分析并輸出相應控制命令控制電機實時調整工作狀態進行變頻式轉動以保證空壓機工作性能穩定安全的控制分析模塊。本實用新型的防震變頻式空壓機能夠?qū)崟r檢測空壓機工作震動狀態并且根據壓力實時調整電機轉速，使電機進行變頻工作，保證空壓機穩定安全運行的同時輸出穩定的企業，降低能耗。但是其不足之處是無法減輕空壓機工作時帶來的噪音，影響了工作者的環境。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種帶有消音的空壓機，以解決了現有空壓機無法在工作時減輕周圍環境噪音的問題。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種帶有消音的空壓機，其結構包括：推把、電線、開關盒、電動機、護罩、皮帶、排氣管、空氣濾清器、皮帶輪、壓縮機、視油鏡、壓力表、安全閥、儲氣罐、輪子、消音裝置、固定片、螺母，所述推把固定連接儲氣罐，所述電線與開關盒活動連接，所述開關盒通過電線與電動機相連接，所述電動機螺母與消音裝置相連接，所述護罩與電動機活動連接，所述皮帶與皮帶輪相連接，所述排氣管與空氣濾清器固定連接，所述空氣濾清器與壓縮機相連接，所述皮帶輪與壓縮機活動連接，所述壓縮機通過螺母與消音裝置相連接，所述視油鏡設在壓縮機上，所述壓力表與安全閥活動連接，所述消音裝置設在儲氣罐上，所述消音裝置由邊框、頂蓋、消音棉、多孔網組成，所述邊框與頂蓋相連接，所述頂蓋通過邊框與多孔網相連接，所述消音棉設在多孔網上，所述多孔網與邊框相連接。

進一步地，所述安全閥與儲氣罐相連接。

進一步地，所述輪子與固定片活動連接。

進一步地，所述固定片與儲氣罐固定連接。

本實用新型的有益效果設有消音裝置，安裝簡單，占據的面積較小，相比其他設備所帶來的音噪更小，運行更加。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

圖1為本實用新型一種帶有消音的空壓機的結構示意圖；

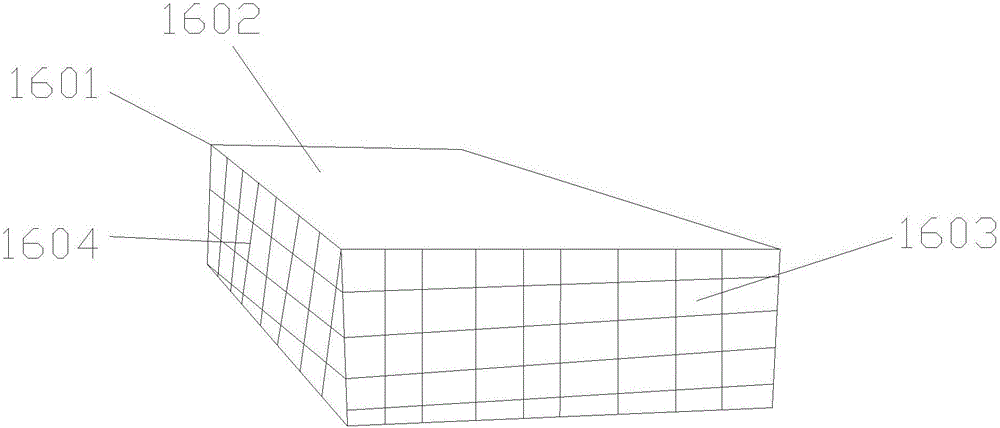

圖2為本實用新型的消音裝置示意圖。

圖中：推把-1、電線-2、開關盒-3、電動機-4、護罩-5、皮帶-6、排氣管-7、空氣濾清器-8、皮帶輪-9、壓縮機-10、視油鏡-11、壓力表-12、安全閥-13、儲氣罐-14、輪子-15、消音裝置-16、邊框-1601、頂蓋-1602、消音棉-1603、多孔網-1604、固定片-17、螺母-18。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1-圖2，本實用新型提供一種技術方案：一種帶有消音的空壓機，其結構包括：推把1、電線2、開關盒3、電動機4、護罩5、皮帶6、排氣管7、空氣濾清器8、皮帶輪9、壓縮機10、視油鏡11、壓力表12、安全閥13、儲氣罐14、輪子15、消音裝置16、固定片17、螺母18，所述推把1固定連接儲氣罐14，所述電線2與開關盒3活動連接，所述開關盒3通過電線2與電動機4相連接，所述電動機4螺母18與消音裝置16相連接，所述護罩5與電動機4活動連接，所述皮帶6與皮帶輪9相連接，所述排氣管7與空氣濾清器8固定連接，所述空氣濾清器8與壓縮機10相連接，所述皮帶輪9與壓縮機10活動連接，所述壓縮機10通過螺母18與消音裝置16相連接，所述視油鏡11設在壓縮機10上，所述壓力表12與安全閥13活動連接，所述消音裝置16設在儲氣罐14上，所述消音裝置16由邊框1601、頂蓋1602、消音棉1603、多孔網1604組成，所述邊框1601與頂蓋1602相連接，所述頂蓋1602通過邊框1601與多孔網1604相連接，所述消音棉1603設在多孔網1604上，所述多孔網1604與邊框1601相連接,所述安全閥13與儲氣罐14相連接，所述輪子15與固定片17活動連接，所述固定片17與儲氣罐14固定連接。

在進行使用時，先打開開關盒3，通過電線2傳導到電動機4，讓電動機4轉動，從而使消音裝置16在電動機4的帶動下進行工作，使空壓機在在工作使減輕噪音。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
