本實用新型涉及一種布風扇。

背景技術：

風扇是夏季常用的家用電器，但是由于其吹出的風過于強烈和集中，因此長時間扇風扇，尤其是晚上吹一晚上風扇，很容易造成使用者得感冒、腹瀉、關節炎或者神經痛等疾病，因此風扇不適合長時間使用；另外，由于目前的風扇普遍為旋轉葉片結構，有的風扇甚至沒有葉片防護罩，因此旋轉葉片工作時容易傷及周圍物品，安全隱患大；另外，即使帶有葉片防護罩的風扇在工作時，也容易吸引兒童拿取細長的桿體去挑撥正在轉動的葉片，具有潛在的安全隱患，鑒于上述缺點，因此有必要設計一種可模擬輕柔的自然風進行扇風并且安全性高的風扇；例如，2016年7月13日公告的CN205383120U的中國實用新型專利說明書就公開了這樣一種可模擬輕柔的自然風進行扇風的風扇，該風扇的結構是在支架的左側部鉸裝有前后間隔設置且下端部可前后擺動的兩根左擺臂，兩根左擺臂的下端共同鉸裝有左連桿，因此，支架、兩個左擺臂和左連桿形成一個平行四邊形結構，相應的，在支架的右側部也鉸裝有與左擺臂相對應的兩根右擺臂，兩根右擺臂的下端共同鉸裝有右連桿，另外，左連桿與右連桿之間設有至少一根橫桿，橫桿上均布有多片布料擺片，為了驅動布料擺片擺動，支架上安裝有驅動電機，而右連桿上設有水平設置的滑槽，驅動電機的輸出端上設有伸入滑槽中的偏心驅動軸，因此在電機轉動時可推動連桿上下移動，從而推動左擺臂、右擺臂及橫桿擺動，繼而帶動布料擺片擺動進行扇風，但該驅動結構的缺點在于：驅動軸在滑槽中往復移動時與滑槽的槽面摩擦力大，長時間使用后會造成驅動軸磨損變細，同時滑槽寬度磨損變寬，致使風扇工作過程噪音越來越大，不適合靜音場合的使用，其次，驅動軸在滑槽中移動時，易出現運動死點，尤其是驅動軸運動至最高點和最低點時，運動死點更明顯，易損傷電機；因此，鑒于上述問題和缺陷，有必要設計一種即可模擬輕柔的自然風進行扇風，又能保證風扇具有良好的擺動效果，其次，安全性高的風扇。

技術實現要素：

本實用新型要解決的技術問題是提供一種結構簡單，工作可靠，可模擬輕柔的自然風進行扇風，又能保證風扇具有良好的擺動效果，且避免出現運動死點和安全性高的布風扇。

為解決上述技術問題，本實用新型包括支架，其結構特點是：所述支架的左側部鉸裝有至少一根其下端部可前后擺動的左擺臂，所述支架的右側部鉸裝有與左擺臂的數量和位置均相對應的右擺臂，相對應的左擺臂與右擺臂之間連接有橫桿，橫桿上軸向均布有多片布料擺片；所述支架的左側部安裝有電機，所述電機的動力輸出軸上安裝有旋轉臂，所述旋轉臂的自由端部上設有與動力輸出軸偏心設置的驅動軸，左擺臂的上端部連接有驅動臂，驅動臂的上端部與驅動軸之間鉸裝有當電機轉動時可帶動相應左擺臂同時往復擺動的連接臂。

采用上述結構后，由于驅動軸是通過單獨一根連接臂與相應左擺臂上的驅動臂進行動力連接，因此當電機工作時，驅動軸可同時且分別推動至少一根左擺臂進行往復擺動，繼而驅動橫桿也進行往復擺動，從而進行扇風工作，因此，驅動軸可較好的驅動左擺臂進行擺動，不易出現運動死點，且工作可靠，另外，可模擬輕柔的自然風進行扇風，其次，用于扇風的葉片為安裝在驅動軸上的布料擺片，因此，具有較高的安全性。

所述左擺臂和右擺臂為前后間隔設置的兩根。

為了調節扇風高度，所述支架的左側部和右側部相應安裝有高度可調的左安裝梁和右安裝梁，所述左擺臂的上端部鉸裝在左安裝梁上，所述右擺臂的上端部鉸裝在右安裝梁上，所述電機安裝在左安裝梁上。

為了方便實現扇風高度的調節，所述支架包括頂部的矩形框架體，所述框架體的四個邊角處相應設有向下延伸的支腿，四個支腿上均布有多個上下間隔設置且左右貫通的調節孔，所述左安裝梁和右安裝梁的前后端部均設有左右貫通的固定孔，所述左安裝梁通過穿裝在其固定孔和左側兩個支腿的調節孔中的鎖緊螺栓將其固定在左側兩個支腿上，所述右安裝梁通過穿裝在其固定孔和右側兩個支腿的調節孔中的鎖緊螺栓將其固定在右側兩個支腿上。

所述左安裝梁的前后端部上分別轉動連接有左右貫穿左安裝梁的轉軸，前后兩根左擺臂相應安裝在前后兩根轉軸的內伸端部上，前后兩個驅動臂相應安裝在前后兩根轉軸的外伸端部上；位于左安裝梁的左側面中部固接有支板，所述電機安裝在支板的頂部。

為了方便控制電機的開關及轉動速度，所述支架上安裝有與電機電連接并可控制電機轉動速度的控制器。

為了提高扇風效果，安裝在前后兩根橫桿上的布料擺片相互錯開設置。

所述布料擺片為棉布片或者麻布片或者絲綢片。

綜上所述，本實用新型結構簡單，使用方便，扇風面積大，通過布料擺片進行扇風，因此扇出的風比較輕柔，另外，布料擺片也不會對人體或者物體造成傷害，因此安全性高；其次，驅動軸可較好的驅動左擺臂進行擺動，工作可靠，摩擦力小，能避免運動死點的出現。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細說明：

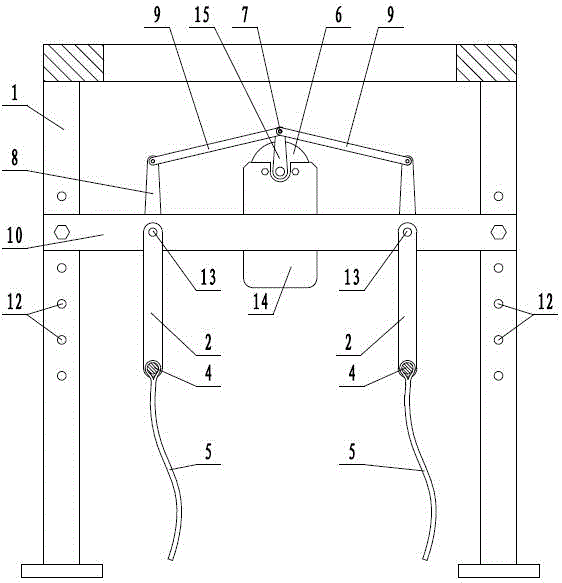

圖1為本實用新型的主視剖視結構示意圖；

圖2為沿圖1中A-A線的剖視結構示意圖；

圖3為本實用新型的左視結構示意圖；

圖4為圖1另一種工作狀態的結構示意圖。

具體實施方式

參照附圖，該布風扇包括支架1，該支架1包括頂部的矩形框架體，框架體的四個邊角處相應設有向下延伸的支腿，四個支腿上均布有多個上下間隔設置且左右貫通的調節孔12，另外，位于左側兩個支腿之間設有水平設置的左安裝梁10，位于右側兩個支腿之間設有水平設置的右安裝梁11，左安裝梁10和右安裝梁11的前后端部均設有左右貫通的固定孔，因此，左安裝梁10可通過穿裝在其固定孔和左側兩個支腿的調節孔12中的鎖緊螺栓將其固定在左側兩個支腿上，而右安裝梁11通過穿裝在其固定孔和右側兩個支腿的調節孔12中的鎖緊螺栓將其固定在右側兩個支腿上，另外，可通過將左安裝梁10和右安裝梁11安裝在支腿上不同層高的調節孔12中，即可調節左安裝梁10和右安裝梁11的安裝高度；當然，該左安裝梁10和右安裝梁11也可以直接固接在上述支腿上從而與支架形成一個整體。

繼續參照附圖，左安裝梁10的前后端部上分別鉸裝有前后間隔設置且其下端部可前后擺動的兩根左擺臂2，并且，兩根左擺臂2優選鉸裝在左安裝梁10的右側面上，為了實現左擺臂2與左安裝梁10的鉸接結構，左安裝梁10的前后端部上分別轉動連接有左右貫穿左安裝梁10的轉軸13，因此，前后兩根左擺臂2可通過其上端部相應安裝在前后兩根轉軸13的內伸端部上，兩根左擺臂2的下端部則向下延伸并可沿其轉軸13軸線前后擺動；為了驅動左擺臂2擺動，兩根轉軸13超出左擺臂2左側面的端部上還分別安裝有向上延伸的驅動臂8，當然，該驅動臂8也可以直接固接在左擺臂2的上端部，其次，位于左安裝梁10的左側面中部固接有豎直的支板14，電機6安裝在支板14的頂部，電機6的動力輸出軸上安裝有旋轉臂15，旋轉臂15的自由端部上安裝有與動力輸出軸偏心設置的驅動軸7，每根驅動臂8的上端部與驅動軸7之間分別鉸裝有連接臂9，因此，驅動軸7是通過前后兩根連接臂9與前后相對應的左擺臂2上的驅動臂8進行動力連接，所以當電機6工作時，驅動軸7可同時且分別推動兩根左擺臂2進行前后往復擺動；其次，在右安裝梁11的前后端部上也分別鉸裝有與兩根左擺臂2長度相同且前后位置分別對應的兩根右擺臂3，前后位置相對應的左擺臂2與右擺臂3之間分別安裝有橫桿4，橫桿4上軸向均布有多片布料擺片5，因此，當左擺臂2擺動時，同樣會帶動右擺臂3及兩根橫桿4進行前后往復擺動，繼而驅動橫桿4上的布料擺片5進行前后往復擺動從而扇出輕柔的自然風，另外，該布料擺片也可以選用其左右寬度稍短于橫桿長度的一整片；當然，左擺臂可以為一根或者兩根以上，相應的，右擺臂3和橫桿4也相應為一根或者兩根以上，其數量根據實際需要和產品規格進行設計；其次，可通過同時調節左安裝梁10和右安裝梁11的安裝高度從而調節扇風高度。

繼續參照附圖，為了方便控制本實用新型的開關及扇風速度，支架1上還安裝有與電機6電連接并可控制電機6轉動速度的控制器16，該控制器16為現有技術，在此不在詳述，如圖3所示，該控制器16安裝在支板14的下側部，因此，可根據不同的使用人員或者使用場合，自行調節電機6的轉動速度，從而調整橫桿4的擺動速度；其次，為了提高扇風效果，安裝在前后兩根橫桿4上的布料擺片5優選前后相互錯開設置，另外，布料擺片5可以選用輕柔的棉布片或者麻布片或者絲綢片，因此，既可扇出輕柔的自然風，又能避免布料擺片5傷人，當然，也可在布料擺片5上噴灑樟腦精油或者驅蚊露等驅蚊劑從而在扇風的同時達到驅蚊目的。
