本實用新型涉及壓縮機技術領域，尤其涉及一種壓縮機出口排氣管。

背景技術：

壓縮機，是將低壓氣體提升為高壓氣體的一種從動的流體機械，是制冷系統的心臟，其中壓縮機中產生的氣體為高壓氣體，對外輸出時，排氣不連續，氣流有脈動，容易引起管道振動，嚴重時往往因氣流脈動、共振而造成管網或機件的損壞。而且用油潤滑的壓縮機，氣體中帶油需要脫除。現有技術中通過用柔性連接、加裝卡具、設置立柱加固等方法均不能起到很好的效果，無法清除氣體中帶有的油污。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種壓縮機出口排氣管。

為了實現上述目的，本實用新型采用了如下技術方案：

一種壓縮機出口排氣管，包括第一管道，所述第一管道上設有過濾槽，所述過濾槽內設有過濾板，所述過濾板的兩端均設有密封蓋，所述密封蓋內設有吸脂海綿，所述密封蓋與第一管道的側壁合頁連接，所述密封蓋上穿插設有鎖緊螺母，所述鎖緊螺母位于密封蓋內的一端與第一管道螺紋連接，所述第一管道的一側設有第二管道，且第一管道與第二管道固定連接，所述第二管道的一端設有第二擋板，且第二擋板與第二管道的內側壁滑動連接，所述第二擋板的一側固定連接有連接桿，所述連接桿遠離第二擋板的一端固定連接有第一擋板，所述第一擋板遠離連接桿的一側固定連接有彈簧，所述彈簧遠離第一擋板的一端與第一管道的內側壁固定連接，所述彈簧內穿插設有插桿，且插桿與第一擋板固定連接，所述第一擋板的一端設有限流管，且第一擋板與限流管固定連接，所述限流管位于第一管道的內部。

優選地，所述密封蓋內設有用來固定吸脂海綿的固定裝置。

優選地，所述連接桿的下端設有與第二擋板相匹配的收納槽。

優選地，所述過濾板的兩端均設有吸脂海綿，且過濾板與吸脂海綿相接觸。

本實用新型中，使用者通過啟動壓縮機，高壓氣體流入第一管道中，通過過濾板過濾油污，通過限流管時，推動限流管帶動第一擋板壓縮彈簧運動，連接桿拉動第二擋板運動，打開第二管道入口，高壓氣體分流，有效消振，結構簡單穩定，使用方便。

附圖說明

圖1為本實用新型提出的一種壓縮機出口排氣管的結構示意圖；

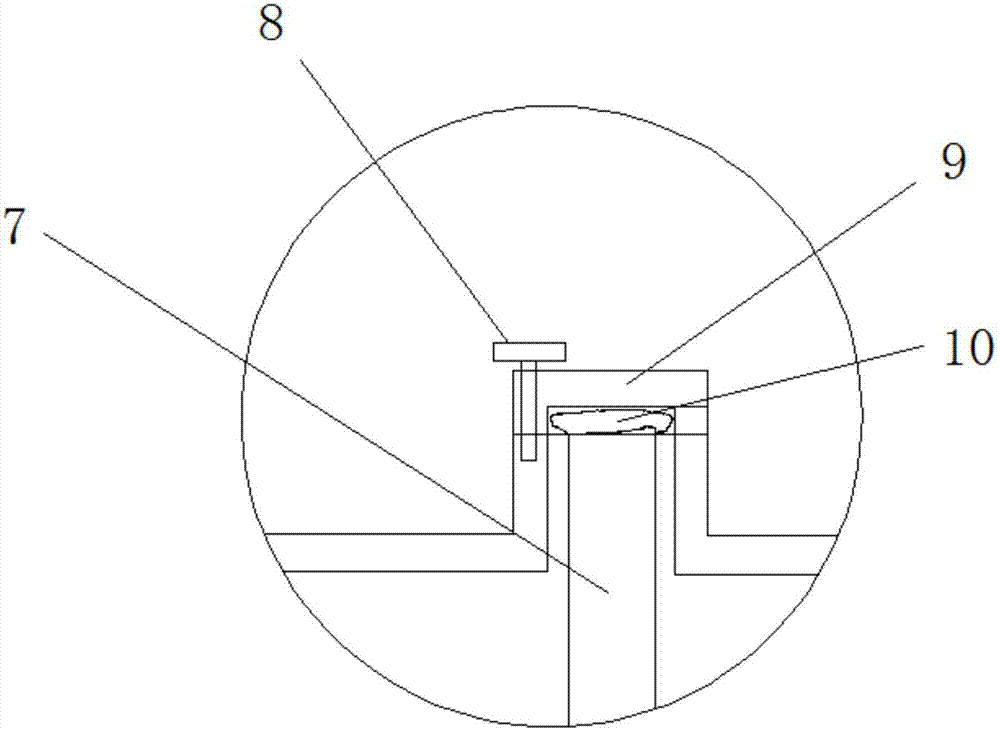

圖2為本實用新型提出的一種壓縮機出口排氣管的B區結構示意圖。

圖中：1第一管道、2第二管道、3彈簧、4限流管、5第一擋板、6第二擋板、7過濾板、8鎖緊螺母、9密封蓋、10吸脂海綿。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照圖1-2，一種壓縮機出口排氣管，包括第一管道1，第一管道1上設有過濾槽，過濾槽內設有過濾板7，過濾板7的兩端均設有密封蓋9，密封蓋9內設有吸脂海綿10，密封蓋9內設有用來固定吸脂海綿10的固定裝置，防止吸脂海綿10滑動或掉落到管道中，過濾板7的兩端均設有吸脂海綿10，且過濾板7與吸脂海綿10相接觸，充分吸收過濾板7過濾下來的油污，密封蓋9與第一管道1的側壁合頁連接，密封蓋9上穿插設有鎖緊螺母8，鎖緊螺母8位于密封蓋9內的一端與第一管道1螺紋連接，第一管道1的一側設有第二管道2，且第一管道1與第二管道2固定連接，第二管道2的一端設有第二擋板6，且第二擋板6與第二管道2的內側壁滑動連接，連接桿的下端設有與第二擋板6相匹配的收納槽，方便第二擋板6的運動，第二擋板6的一側固定連接有連接桿，連接桿遠離第二擋板6的一端固定連接有第一擋板5，第一擋板5遠離連接桿的一側固定連接有彈簧3，彈簧3遠離第一擋板5的一端與第一管道1的內側壁固定連接，彈簧3內穿插設有插桿，且插桿與第一擋板5固定連接，第一擋板5的一端設有限流管4，且第一擋板5與限流管4固定連接，限流管4位于第一管道1的內部。

本實用新型中，通過啟動壓縮機，過濾板7對高壓氣體進行過濾，油污通過吸脂海綿10吸收，接下來氣體通過限流管4，帶動限流管4運動，使第一擋板5壓縮彈簧3，同時帶動連接桿拉動第二擋板6遠離第二管道2的入口，氣體形成分流，緩解壓力，減小振動。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
