本發明涉及冰箱配件制造技術領域，具體為一種冰箱壓縮機用止回閥。

背景技術：

止回閥是液壓氣控中常用的元件，在冰箱制造技術領域中，止回閥主要是防止壓縮機停機后高溫高壓制冷劑倒灌進入冷凝器，對冷凝器造成傷害，以及壓縮機在工作狀態要保持進口管路氣體流入暢通，通常要用到各種止回閥。傳統的止回閥在氣體在流動時，不僅承受來自閥門的重力和阻力，整個正向流通過程不順暢，降低了工作效率；而且閥門啟閉時阻力大，流量損失較為嚴重，密封效果不好，降低了止回閥的使用壽命。

技術實現要素：

本發明的目的是提供一種冰箱壓縮機用止回閥，保證管路中氣體正向流通時的順暢性與阻流時的密封性，降低制造成本，延長了閥芯的使用壽命。

為了實現上述目的，本發明提供以下技術方案。

一種冰箱壓縮機用止回閥，包括閥體與閥芯，所述閥芯包括芯體和位于芯體端面的芯頭，所述芯頭呈拋物面狀，所述閥芯的芯頭面對進氣方向，所述閥芯芯體的截面直徑大于管路流道的截面直徑，芯體端面上設置的氟橡膠與管路端部接觸，遠離進氣端的閥體內壁上設置有階臺，階臺限制閥芯回退。

上述技術方案中，當止回閥處于導流狀態時，面對進氣方向的芯頭呈拋物面狀，芯頭能夠最大程度減小氣體的流動阻力，保證高溫的冷凝劑能夠順暢地在管路中流通；在長時間的使用過程中，芯體端面上設置的氟橡膠與管路端部接觸，不僅減少氟橡膠的用量，降低制造成本，而且氟橡膠具備耐高溫、耐老化和優良的機械性能，既保證氣體回流時的密封性，又大大延長了閥芯的使用壽命。

附圖說明

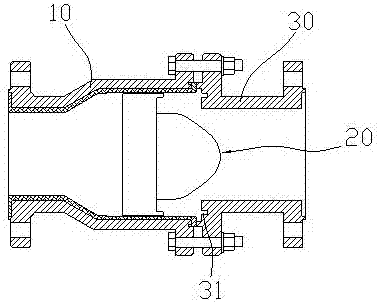

圖1為本發明導流時的狀態；

圖2為本發明回流過程時的狀態；

圖3為本發明的阻止回流的狀態；

圖4為圖1的部分結構放大示意圖。

圖5為圖1的m處放大示意圖。

具體實施方式

下面結合圖1至5對本發明作進一步詳細說明。

一種冰箱壓縮機用止回閥，包括閥體10與閥芯20，所述閥芯20包括芯體21和位于芯體21端面的芯頭22，所述芯頭22呈拋物面狀，所述閥芯20的芯頭22面對進氣方向，所述閥芯20芯體21的截面直徑大于管路30流道的截面直徑，芯體21端面上設置的氟橡膠24與管路30端部接觸，遠離進氣端的閥體10內壁上設置有階臺11，階臺11限制閥芯20回退。

如圖1所示，當止回閥處于導流狀態時，遠離進氣端的閥體10內壁上設置有階臺11，限制閥芯20回退，防止芯體21阻隔管路，影響氣體的正常通過，面對進氣方向的芯頭22呈拋物面狀，芯頭22能夠最大程度減小氣體的流動阻力，保證高溫的冷凝劑能夠順暢地在管路中流通；如圖2所示，導流結束過程中，閥芯20沿著閥體10內壁向進氣端移動；如圖3所示，閥芯20完成阻止回流的狀態，在長時間的使用過程中，由于芯體21與管路30端部接觸頻繁，芯體21端面上與管路30端部的接觸部位最易磨損，芯體21端面上設置的氟橡膠24與管路30端部接觸，不僅減少氟橡膠24的用量，降低制造成本，而且氟橡膠24具備耐高溫、耐老化和優良的機械性能，既保證氣體回流時的密封性，又大大延長了閥芯20的使用壽命。

所述芯體21呈圓柱鏤空狀且外周壁上設置有對稱的翼板23，所述翼板23的外側設置有凸起231，所述凸起231與管路30管壁上的凹部31配合。

圓柱鏤空狀的芯體21節約了材料成本，而且減輕了止回閥整體的重量，翼板23的設置保證閥芯20位置始終處于閥體10幾何中心的位置處，保證阻止回流時的高效快速。翼板23上設置的凸起231與管路30管壁上的凹部31配合，防止閥芯20在氣旋的作用下旋轉，影響止回閥的氣密性。

顯然，本發明的上述實施例僅僅是為清楚地說明本發明所作的舉例，而并非是對本發明的實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而這些屬于本發明的實質精神所引伸出的顯而易見的變化或變動仍屬于本發明的保護范圍。

技術特征：

技術總結
本發明公開了一種冰箱壓縮機用止回閥，包括閥體與閥芯，所述閥芯包括芯體和位于芯體端面的芯頭，所述芯頭呈拋物面狀，所述閥芯的芯頭面對進氣方向，所述閥芯芯體的截面直徑大于管路流道的截面直徑，芯體端面上設置的氟橡膠與管路端部接觸，遠離進氣端的閥體內壁上設置有階臺，階臺限制閥芯回退。當止回閥處于導流狀態時，面對進氣方向的芯頭呈拋物面狀，芯頭能夠最大程度減小氣體的流動阻力，保證高溫的冷凝劑能夠順暢地在管路中流通；在長時間的使用過程中，芯體端面上設置的氟橡膠與管路端部接觸，不僅減少氟橡膠的用量，降低制造成本，既保證氣體回流時的密封性，又大大延長了閥芯的使用壽命。
