本發明涉及一種通風機，具體是一種建筑節能通風機。

背景技術：

建筑是建筑物與構筑物的總稱，是人們用泥土，磚，瓦，石材，木材；(近代用鋼筋砼，型材 )等建筑材料構成的 一種供人居住和使用的空間，是人們?yōu)榱藵M足社會生活需要，利用所掌握的物質技術手段，并運用一定的科學規律、風水理念和美學法則創造的人工環境。

現有的建筑節能通風機在使用時不方便，而且安裝復雜，不利于后期的維護和清理，浪費時間，工作效率低。

技術實現要素：

本發明的目的在于提供一種建筑節能通風機，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案。

一種建筑節能通風機，包括箱體，箱體內部左側設有固定板，固定板上開設有多個通風孔，固定板右側設有安裝套，安裝套內設有電機，電機通過電機軸連接葉輪，安裝套與箱體內壁之間設有過濾層，箱體右端設有進風柵板，箱體左端設有出風柵板，箱體右端四周均設有蓄電池，箱體左端開設有旋轉孔和螺紋孔，螺紋孔連接擠壓螺釘，箱體的四個側面上均開設有安裝槽，安裝槽下部通過銷軸連接有擠壓件，安裝槽上部設有推板，推板頂部設有固定擠壓頭，箱體側面設有蓋板，蓋板上設有定位孔，固定擠壓頭一端設于定位孔內，蓋板內側設有彈簧安裝孔，彈簧安裝孔內設有彈簧，位于箱體上側的蓋板的右端通過連接塊連接太陽能板。

作為本發明進一步的方案：所述通風孔位于安裝套的四周。

作為本發明進一步的方案：所述蓄電池的數量為4組。

作為本發明進一步的方案：所述旋轉孔位于螺紋孔左端。

作為本發明進一步的方案：所述箱體每個側面開設有兩個安裝槽。

與現有技術相比，本發明的有益效果是：本發明結構新穎，采用擠壓固定的方式來固定通風機，操作簡單便捷，便于安裝和拆卸，方便后期的維護，且節能環保。

附圖說明

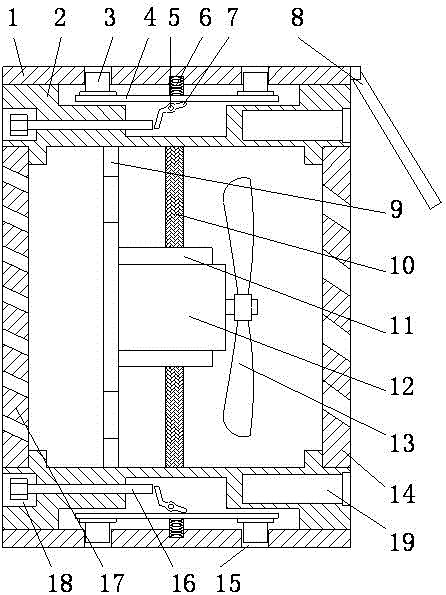

圖1為建筑節能通風機的結構示意圖。

圖2為建筑節能通風機中蓋板的俯視圖。

圖中：1-蓋板、2-箱體、3-固定擠壓頭、4-推板、5-銷軸、6-彈簧、7-擠壓件、8-太陽能板、9-固定板、10-過濾層、11-安裝套、12-電機、13-葉輪、14-進風柵板、15-定位孔、16-擠壓螺釘、17-出風柵板、18-旋轉孔、19-蓄電池。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-2，本發明實施例中，一種建筑節能通風機，包括箱體2，箱體2內部左側設有固定板9，固定板9上開設有多個通風孔，固定板9右側設有安裝套11，通風孔位于安裝套11的四周，安裝套11內設有電機12，電機12通過電機軸連接葉輪13，安裝套11與箱體2內壁之間設有過濾層10，箱體2右端設有進風柵板14，箱體2左端設有出風柵板17，箱體2右端四周均設有蓄電池19，蓄電池19的數量為4組，箱體2左端開設有旋轉孔18和螺紋孔，旋轉孔18位于螺紋孔左端，螺紋孔連接擠壓螺釘16，箱體2的四個側面上均開設有安裝槽，箱體2每個側面開設有兩個安裝槽，安裝槽下部通過銷軸5連接有擠壓件7，安裝槽上部設有推板4，推板4頂部設有固定擠壓頭3，箱體2側面設有蓋板1，蓋板1上設有定位孔15，固定擠壓頭3一端設于定位孔15內，蓋板1內側設有彈簧安裝孔，彈簧安裝孔內設有彈簧6，位于箱體2上側的蓋板1的右端通過連接塊連接太陽能板8。

本發明結構新穎，本發明在使用時，首先將該通風機放在建筑預留的安裝空間內，利用套筒扳手轉動旋轉孔18內的擠壓螺釘16，擠壓螺釘16推動擠壓件7，擠壓件7繞銷軸5旋轉，擠壓件7另一端擠壓推板4，推板4推動固定擠壓頭3，固定擠壓頭3的另一端被推出蓋板1并擠壓安裝空間的內壁達到固定的目的。該通風管機上的太陽能板8將太陽能轉換成電能給通風機供電，多余電能儲存在蓄電池19內。箱體2內的電機12帶動葉輪13旋轉，空氣通過進風柵板14進入箱體2內，空氣經過過濾層10過濾后由出風柵板17排出。本發明，采用擠壓固定的方式來固定通風機，操作簡單便捷，便于安裝和拆卸，方便后期的維護，且節能環保。太陽能板8對蓄電池19和電機12的供電方式和電路連接為本領域常用技術手段，在此不再贅述。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
