本發明涉及一種水泵自動控制裝置，特別涉及一種礦井水泵自動化控制裝置。

背景技術：

現有礦井水泵自動化控制裝置主要由電動閘閥、抽真空裝置、水位、壓力、流量等傳感器，plc編程軟硬件控制裝置、服務器及線纜構成。主要缺點是水泵啟動可靠性差，水泵啟動排水時汽蝕嚴重，電動閘閥人工智能性較低，排水管路水量水位低時，水泵啟動易造成電機啟動大電流導致燒電機或電路跳閘事故，當排水系統停電時水泵系統防水錘效果差，易造成水錘事故。

技術實現要素：

為了克服現有技術的缺點，本發明提供一種礦井水泵自動化控制裝置。它結構簡單，安全可靠，自動化程度高。

本發明解決其技術問題所采取的技術方案是：水泵的進水管與在水倉底部的底閥密封相通，水泵的出水管上密封串接液控復合閥；所述的水倉內有水位控制器，水位控制器與可編程控制開關信號連接；所述的水泵上有放氣水滿信號閥，放氣水滿信號閥與所述的可編程控制開關信號連接。

所述的液控復合閥用恒壓變頻電動閘閥替換，恒壓變頻電動閘閥的出水端上密封串接逆止閥，在逆止閥和恒壓變頻電動閘閥兩端密封并接二位二通電磁閥，二位二通電磁閥與所述的水位控制器信號連接。所述水泵的出水管上密封接有壓力傳感指示器。

所述的水倉內還有小型潛水泵，小型潛水泵在水倉的內底部，與所述的進水管密封相通，小型潛水泵與小型潛水泵開關電連接，小型潛水泵開關與所述的水位控制器信號連接。

所述的液控復合閥由先導閥及主閥構成，液控復合閥由調節液控管小閘閥控制。可以實現逆止閥、智能人工閘閥和防水錘三種功能。通過其上下水管水的壓力流量控制，調節液控管小閘閥可調節液控復合閥打開或關閉的時間，從而使其具備上述三種功能，滿足了自動開仃泵的要求。

所述的水倉內還有單向閥，單向閥與所述的進水管密封相通。單向閥作用是，當水泵停止時，液控復合閥需及時關閉，水依靠自重向下移動產生壓力打開單向閥，釋放水能量，保護帶底閥的吸水管，使液控復合閥及時關閉，經可編程控制開關控制，達到自動化排水目標。

所述的可編程控制開關通過線纜與服務器(圖中未畫出)信號連接，實現水泵的遠程控制。

本發明具有下列優點：1)、系統簡單，可靠性高，水泵啟動灌水方式采用了正壓灌水，消除了抽真空灌水易造成泵汽蝕的現象，延長了水泵壽命，提高了水泵效率；2)、液控復合閥或恒壓變頻電動閘閥智能化程度高，模擬了人工手動閘閥開啟水泵排水過程，防止了水泵啟動時，由于實際排水壓力遠低于水泵額定排水壓力造成的電機大電流燒電機或電路跳閘事故；3)、消除了水錘事故，實現了自動化無人值守，高效排水。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

圖1為本發明第一實施例原理圖；

圖2為本發明第二實施例原理圖。

具體實施方式

如圖1所示，水泵7的進水管8與在水倉9底部的底閥11密封相通，水泵7的出水管4上密封串接液控復合閥5；所述的水倉9內有水位控制器13，水位控制器13與可編程控制開關2信號連接；所述的水泵7上有放氣水滿信號閥6，放氣水滿信號閥6與所述的可編程控制開關2信號連接。

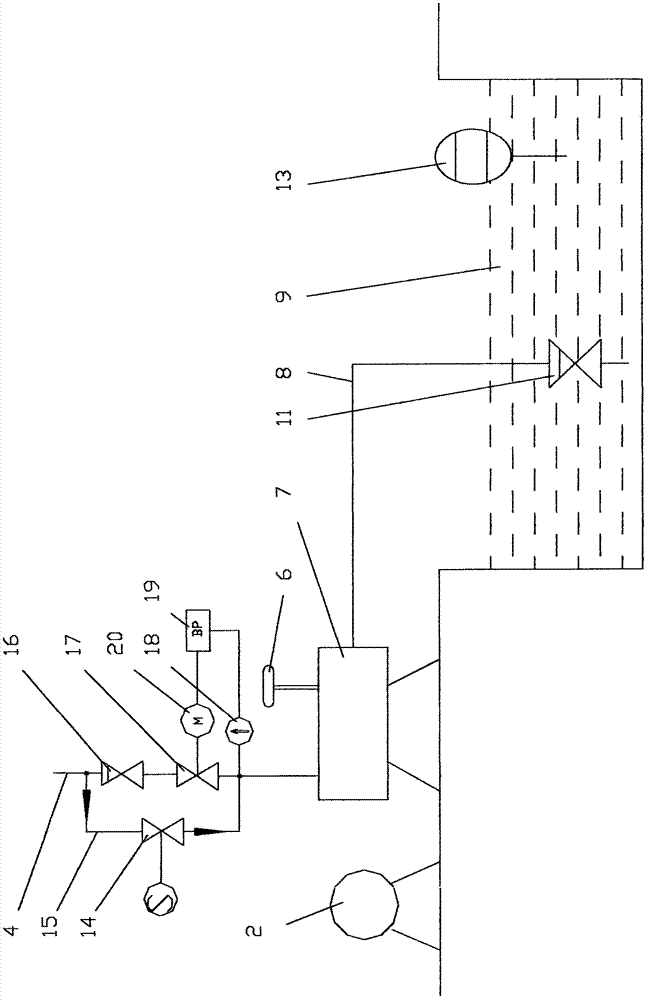

如圖2所示，所述的液控復合閥5用恒壓變頻電動閘閥17替換，恒壓變頻電動閘閥17的出水端上密封串接逆止閥16，在逆止閥16和恒壓變頻電動閘閥17兩端密封并接二位二通電磁閥14，二位二通電磁閥14與所述的水位控制器13信號連接。

所述的恒壓變頻電動閘閥17由壓力傳感指示器18、變頻控制器19、電動閘閥20構成，達到恒壓變頻調節閥門的目的，使其閥門開啟斷面逐步增大，其過程中保持水泵7的額定排水壓力不變。

所述的水倉9內還有小型潛水泵10，小型潛水泵10在水倉9內底部，與所述的進水管8密封相通，小型潛水泵10與小型潛水泵開關1電連接，小型潛水泵開關1與所述的水位控制器13信號連接。

所述的液控復合閥5由先導閥及主閥構成，液控復合閥5由調節液控管小閘閥3控制。可以實現逆止閥、智能人工閘閥和防水錘三種功能。通過其上下水管水的壓力流量控制，調節液控管小閘閥3可調節液控復合閥5打開或關閉的時間，從而使其具備上述三種功能，滿足了自動開停泵的要求。

所述的水倉9內還有單向閥12，單向閥12與所述的進水管8密封相通。單向閥12作用是，當水泵7停止時，液控復合閥5需及時關閉，水依靠自重向下移動產生壓力打開單向閥12，釋放水能量，保護帶底閥11的吸水管8，使液控復合閥5及時關閉，經可編程控制開關2控制，達到自動化排水目標。

所述的可編程控制開關2通過線纜與服務器(圖中未畫出)信號連接，實現水泵7的遠程控制。

使用方案一：水倉9的水位高時，水位控制器13控制小型潛水泵開關1，從而開啟小型潛水泵10，為水泵7抽水灌泵。水泵7和抽水管8水滿后，水泵7的放氣水滿信號閥6發出水滿信號，可編程控制開關2啟動水泵7，水從水倉9經底閥11、抽水管8、水泵7、液控復合閥5和出水管4后排出向目的地排水。水倉9水位低時，水泵7停止工作。可編程控制開關2控制上述啟停過程，達到自動化排水的目的。如圖1所示。

使用方案二：水倉9水位高時，水位控制器13控制二位二通電磁閥14動作，出水管4內的水經旁通管15、二位二通電磁閥14向水泵7及抽水管8中倒灌水。水灌滿時，放氣水滿信號閥6發出灌滿水信號，關閉二位二通電磁閥14，并控制水泵開關2啟動水泵7。同時，恒壓變頻電動閘閥17在壓力傳感指示器18的控制下，逐步打開恒壓變頻電動閘閥17和逆止閥16，確保水泵7的電機不過流，電路不過載。水倉9水位低時，水位控制器13控制水泵開關2停止水泵運行，恒壓變頻電動閘閥17關閉水路。上述過程由可編程控制開關2控制完成。如圖2所示。

使用方案一和使用方案二可根據現場情況排列組合后成為使用方案三和使用方案四。

使用方案三：使用方案一中的水泵7灌水由潛水泵10灌水啟動方式變更為使用方案二中的二位二通電磁閥14排水管倒灌水方式。

使用方案四：使用方案二中的水泵7灌水由二位二通電磁閥14控制的排水管倒灌水方式變更為方案一中的潛水泵10灌水啟動方式。

技術特征：

技術總結
本發明涉及一種礦井水泵自動化控制裝置。水泵的進水管與在水倉底部的底閥密封相通，水泵的出水管上密封串接液控復合閥；所述的水倉內有水位控制器，水位控制器與可編程控制開關信號連接；所述的水泵上有放氣水滿信號閥，放氣水滿信號閥與所述的可編程控制開關信號連接。它結構簡單，安全可靠，自動化程度高。
