本發明涉及一種半開式或閉式葉輪。
背景技術：

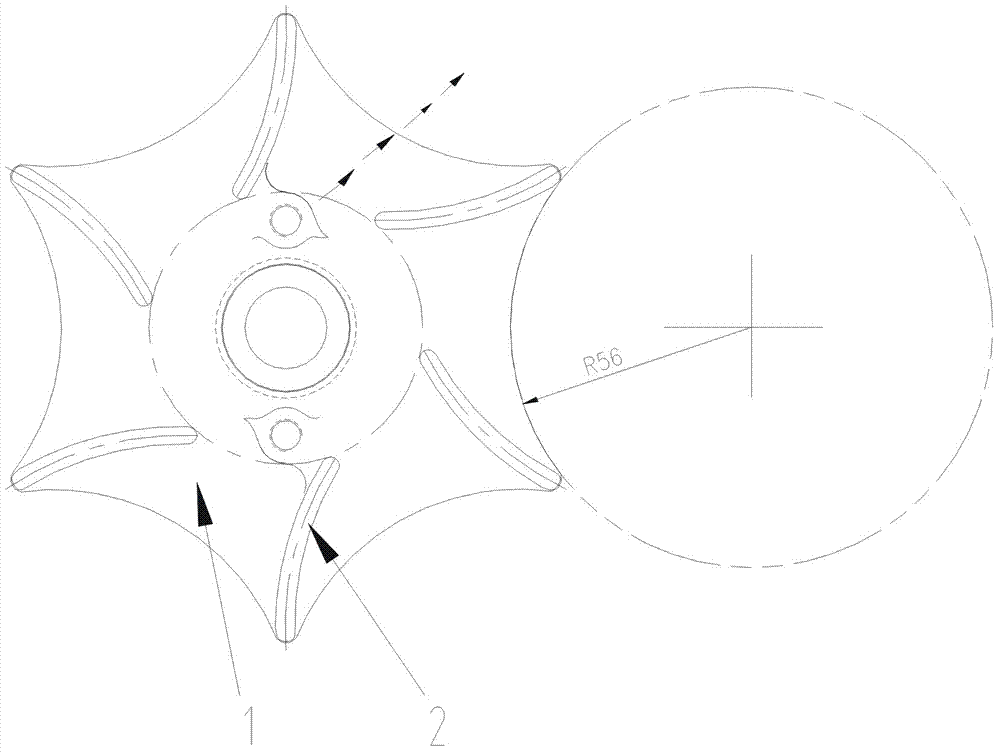

：對于現有技術中的半開式或閉式葉輪而言（見圖1），由于存在圓形蓋板，內部流體與葉輪蓋板之間存在圓盤摩擦損失，導致水泵效率降低。尤其是對于比轉速小于60的葉輪，圓盤損失占總損失的比例很大，對水泵效率影響尤其明顯。技術實現要素：本發明要解決的技術問題是提供一種半開式或閉式葉輪，該葉輪能夠降低流體與蓋板的接觸面積。為解決上述技術問題，本發明的技術方案是：一種半開式或閉式葉輪，包括蓋板和多個葉片，所述蓋板的中心處設有軸孔，多個葉片圍繞軸孔均布在蓋板上，所述蓋板在每兩個相鄰葉片出口之間的位置均為直邊或內凹的圓弧邊。優選地，每兩個相鄰葉片出口之間圓弧邊的圓弧半徑相等。在一個實施例中，所述葉片的數量為六個。在一個實施例中，每兩個相鄰葉片出口之間圓弧邊的圓弧半徑均為56mm。在一個實施例中，所述葉片的長度方向為圓弧形，該圓弧的半徑為70mm。在一個實施例中，所述葉片通過鉚釘安裝在蓋板上。本發明通過改變葉輪蓋板的形狀，減少流體與蓋板的接觸面積，降低了圓盤摩擦損失。同時，由于蓋板形狀改變，既減輕了葉輪重量，也適當降低了成本。附圖說明圖1為現有技術中的半開式或閉式葉輪結構示意圖；圖2為本發明實施例1中的半開式或閉式葉輪結構示意圖；圖3為本發明實施例2中的半開式或閉式葉輪結構示意圖;附圖標記為：1——蓋板2——葉片。具體實施方式為了便于本領域技術人員的理解，下面結合實施例與附圖對本發明作進一步的說明，實施方式提及的內容并非對本發明的限定。在本發明的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“順時針”、“逆時針”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。在本發明的描述中，“多個”的含義是兩個或兩個以上，除非另有明確具體的限定。在本發明的描述中，需要說明的是，除非另有規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是機械連接或電連接，也可以是兩個元件內部的連通，可以是直接相連，也可以通過中間媒介間接相連，對于本領域的普通技術人員而言，可以根據具體情況理解所述術語的具體含義。實施例1如圖2所示，一種半開式或閉式葉輪，包括蓋板1和多個葉片2，所述蓋板1的中心處設有軸孔，多個葉片2圍繞軸孔均布在蓋板上，所述蓋板1在每兩個相鄰葉片出口之間的位置均為內凹的圓弧邊，所述葉片的數量為六個，每兩個相鄰葉片出口之間圓弧邊的圓弧半徑均為56mm，所述葉片的長度方向為圓弧形，該圓弧的半徑為70mm，所述葉片通過鉚釘安裝在蓋板上。將現有技術提供的葉輪和本實施例提供的葉輪分別安裝到水泵上進行性能試驗驗證，試驗條件：轉速為2400rpm，流量568l/min，進口壓力為-6kpa。試驗結果葉輪形式現有技術的葉輪本實施例的葉輪葉輪重量0.84kg0.65kg效率46.8%49.7%從以上結果可以看出，將葉輪結構更改后，水泵效率上升近3%，葉輪重量降低近0.2kg。取得了良好的效果。實施例2如圖3所示，一種半開式或閉式葉輪，包括蓋板1和多個葉片2，所述蓋板1的中心處設有軸孔，多個葉片2圍繞軸孔均布在蓋板上，所述蓋板1在每兩個相鄰葉片出口之間的位置均為直邊，所述葉片的數量為六個，所述葉片的長度方向為圓弧形，該圓弧的半徑為70mm，所述葉片通過鉚釘安裝在蓋板上。上述實施例中的葉輪通過改變蓋板的形狀，減少流體與蓋板的接觸面積，降低了圓盤摩擦損失。同時，由于蓋板形狀改變，既減輕了葉輪重量，也適當降低了成本。上述實施例為本發明較佳的實現方案，除此之外，本發明還可以其它方式實現，在不脫離本技術方案構思的前提下任何顯而易見的替換均在本發明的保護范圍之內。為了讓本領域普通技術人員更方便地理解本發明相對于現有技術的改進之處，本發明的一些附圖和描述已經被簡化，并且為了清楚起見，本技術：文件還省略了一些其它元素，本領域普通技術人員應該意識到這些省略的元素也可構成本發明的內容。技術特征：技術總結本發明提供了一種半開式或閉式葉輪，包括蓋板和多個葉片，所述蓋板的中心處設有軸孔，多個葉片圍繞軸孔均布在蓋板上，所述蓋板在每兩個相鄰葉片出口之間的位置均為直邊或內凹的圓弧邊。本發明通過改變葉輪蓋板的形狀，減少流體與蓋板的接觸面積，降低了圓盤摩擦損失。同時，由于蓋板形狀改變，既減輕了葉輪重量，也適當降低了成本。技術研發人員：許仲秋;魏彪;劉光明;陽波受保護的技術使用者：湖南機油泵股份有限公司技術研發日：2017.06.09技術公布日：2017.08.11
