本發明涉及水泵安裝技術領域，具體為一種便于裝卸的離心泵。

背景技術：

離心泵是指靠葉輪旋轉時產生的離心力來輸送液體的泵，離心泵是利用葉輪旋轉而使水發生離心運動來工作的。水泵在啟動前，必須使泵殼和吸水管內充滿水，然后啟動電機，使泵軸帶動葉輪和水做高速旋轉運動，水發生離心運動，被甩向葉輪外緣，經蝸形泵殼的流道流入水泵的壓水管路。目前市場上的水泵大都通過螺栓等安裝在地面，在需要進行維修或者更換時需要使用工具進行拆卸，同時多拆裝會對底面造成影響，使用非常不方便。

技術實現要素：

（一）解決的技術問題

針對現有技術的不足，本發明提供了一種便于裝卸的離心泵，解決了離心泵裝卸不方便的問題。

（二）技術方案

為實現上述目的，本發明提供如下技術方案：一種便于裝卸的離心泵，包括底座和泵體，所述底座正面的頂部和底部均固定連接有安裝件，所述泵體放置在底座正面的中部，所述底座正面兩側的中部均開設有第一滑槽，所述第一滑槽的槽底開設有第二滑槽，所述第二滑槽的內部插接有第二滑塊，所述第二滑塊位于第二滑槽外部的一端固定連接有第一滑塊，所述第一滑塊遠離第二滑塊的一端穿出第一滑槽并延伸至底座的外側，所述底座正面的左側和右側分別設置有第一夾緊板和第二夾緊板，所述第一夾緊板和第二夾緊板的背面分別與兩個第一滑塊位于底座外部的一端固定連接，所述第一夾緊板右側面的頂部和底部均固定連接有第一連接板，所述第二夾緊板左側面的頂部和底部均固定連接有第二連接板，所述第一連接板的內部開設有內槽，且第一連接板的右側面開設有通槽，所述第二連接板穿過通槽并插接在內槽的內部，所述內槽的左側內壁與伸縮彈簧的一端固定連接，所述伸縮彈簧的另一端與第二連接板位于內槽內部的一側面固定連接，所述第二連接板位于內槽內部一端表面的頂部和底部均固定連接有擋板。

優選的，所述第二滑槽的寬度為第一滑槽寬度的1.5倍。

優選的，所述第一夾緊板和第二夾緊板的相對面均固定連接有橡膠層。

優選的，所述通槽的寬度為內槽寬度的0.8倍。

優選的，所述擋板遠離第二連接板的一端與內槽的內壁搭接。

優選的，所述第一滑塊和第二滑塊分別與第一滑槽和第二滑槽的大小相適配。

（三）有益效果

與現有技術相比，本發明提供了一種便于裝卸的離心泵，具備以下有益效果：

1、該便于裝卸的離心泵，通過設置安裝件、第一夾緊板、第二夾緊板、第一連接板和第二連接板，將底座通過安裝件安裝在地面，向兩側拉動第一夾緊板和第二夾緊板，第一連接板和第二連接板向兩側移動，伸縮彈簧伸長，將泵體放置在底座上，松開第一夾緊板和第二夾緊板，伸縮彈簧收縮，將泵體夾緊，從而達到了方便裝卸泵體的效果，使用更加方便。

2、該便于裝卸的離心泵，通過對第一滑槽和第二滑槽的限定，利用第一滑槽將第二滑塊擋住，防止第二滑塊滑出第一滑槽，通過設置橡膠層，增大泵體與第一夾緊板和第二夾緊板的摩擦，增強夾緊效果，同時防止泵體與第一夾緊板和第二夾緊板碰撞導致損壞，通過對通槽和內槽的寬度限定，配合擋板將第二連接板擋住，防止在拉動第二夾緊板時第二連接板滑出通槽，通過對第一滑塊和第二滑塊等寬度的限定，在拉動第一夾緊板和第二夾緊板時更加穩固，防止晃動。

附圖說明

圖1為本發明結構正視圖；

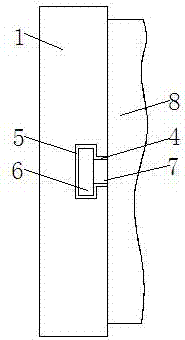

圖2為圖1所示部分結構側剖圖；

圖3為圖1所示第一連接板和第二連接板結構正剖圖。

圖中：1底座、2泵體、3安裝件、4第一滑槽、5第二滑槽、6第二滑塊、7第一滑塊、8第一夾緊板、9第二夾緊板、10第一連接板、11第二連接板、12內槽、13通槽、14伸縮彈簧、15擋板、16橡膠層。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，一種便于裝卸的離心泵，包括底座1和泵體2，底座1正面的頂部和底部均固定連接有安裝件3，泵體2放置在底座1正面的中部，底座1正面兩側的中部均開設有第一滑槽4，第一滑槽4的槽底開設有第二滑槽5，第二滑槽5的寬度為第一滑槽4寬度的1.5倍，通過對第一滑槽4和第二滑槽5的限定，利用第一滑槽4將第二滑塊6擋住，防止第二滑塊6滑出第一滑槽4，第二滑槽5的內部插接有第二滑塊6，第二滑塊6位于第二滑槽5外部的一端固定連接有第一滑塊7，第一滑塊7遠離第二滑塊6的一端穿出第一滑槽4并延伸至底座1的外側，第一滑塊7和第二滑塊6分別與第一滑槽4和第二滑槽5的大小相適配，通過對第一滑塊7和第二滑塊6等寬度的限定，在拉動第一夾緊板8和第二夾緊板9時更加穩固，防止晃動，底座1正面的左側和右側分別設置有第一夾緊板8和第二夾緊板9，第一夾緊板8和第二夾緊板9的相對面均固定連接有橡膠層16，通過設置橡膠層16，增大泵體2與第一夾緊板8和第二夾緊板9的摩擦，增強夾緊效果，同時防止泵體2與第一夾緊板8和第二夾緊板9碰撞導致損壞，第一夾緊板8和第二夾緊板9的背面分別與兩個第一滑塊7位于底座1外部的一端固定連接，第一夾緊板8右側面的頂部和底部均固定連接有第一連接板10，第二夾緊板9左側面的頂部和底部均固定連接有第二連接板11，通過設置安裝件3、第一夾緊板8、第二夾緊板9、第一連接板10和第二連接板11，將底座1通過安裝件3安裝在地面，向兩側拉動第一夾緊板8和第二夾緊板9，第一連接板10和第二連接板11向兩側移動，伸縮彈簧14伸長，將泵體2放置在底座1上，松開第一夾緊板8和第二夾緊板9，伸縮彈簧14收縮，將泵體2夾緊，從而達到了方便裝卸泵體2的效果，使用更加方便，第一連接板10的內部開設有內槽12，且第一連接板10的右側面開設有通槽13，第二連接板11穿過通槽13并插接在內槽12的內部，通槽13的寬度為內槽12寬度的0.8倍，內槽12的左側內壁與伸縮彈簧14的一端固定連接，伸縮彈簧14的另一端與第二連接板11位于內槽12內部的一側面固定連接，第二連接板11位于內槽12內部一端表面的頂部和底部均固定連接有擋板15，擋板15遠離第二連接板11的一端與內槽12的內壁搭接，通過對通槽13和內槽12的寬度限定，配合擋板15將第二連接板11擋住，防止在拉動第二夾緊板9時第二連接板11滑出通槽13。

綜上所述，該便于裝卸的離心泵，通過設置安裝件3、第一夾緊板8、第二夾緊板9、第一連接板10和第二連接板11，將底座1通過安裝件3安裝在地面，向兩側拉動第一夾緊板8和第二夾緊板9，第一連接板10和第二連接板11向兩側移動，伸縮彈簧14伸長，將泵體2放置在底座1上，松開第一夾緊板8和第二夾緊板9，伸縮彈簧14收縮，將泵體2夾緊，從而達到了方便裝卸泵體2的效果，使用更加方便，解決了離心泵裝卸不方便的問題。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
