本技術涉及排水器，具體為一種智能零氣耗排水器。

背景技術：

1、排水器就是用來控制水流量排出的，在空壓設備領域排水器具有廣泛的應用，能夠對空壓機、儲氣罐和冷干機產生的水快速排出，現有排水器一般為球閥手動排放排水器、浮球自動排水器和電子自動排水器。

2、對此，中國申請專利號：cn214274654u，公開了一種零氣耗智能排水器，屬于排水器技術領域，包括殼體，所述殼體的上側設置有控制機構，所述殼體的正面的設置有液位計，殼體的左側設置有定位機構，殼體的右側設置有排水機構，殼體的內部設置有液位傳感器。本實用新型中，通過設置排水機構、進水口、出水口和殼體，冷凝水通過進水口進入殼體內后，水液面逐漸升高，當水液面升高時液位感應器能夠感應到升高的水位，并發出信號，從而使得排水機構中的電磁閥能夠被控制打開，此時電磁閥的底端向上移動不再堵住排水孔，此時冷凝水經過排水孔流入至l形板下側，最后通過排水管道排出，相對于普通排水器達到了自動排放無需值守，故障發生率極低且排水安全性得到了保障。

3、但是在實際使用時，當液位傳感器感受到水位升高后，并不能夠確保此時水位時升高的狀態，從而在后續排水時結果不精準，同時排水機構比較復雜，因此我們對上述問題進行完善和改進成為目前亟需解決的問題。

技術實現思路

1、本實用新型的目的在于提供一種智能零氣耗排水器，以解決上述背景技術中提出的當液位傳感器感受到水位升高后，并不能夠確保此時水位時升高的狀態，從而在后續排水時結果不精準，同時排水機構比較復雜的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種智能零氣耗排水器，包括頂板，所述頂板的頂面設置有進水管，所述頂板的下表面設置有安裝殼體，所述安裝殼體的內側壁固定連接有安裝板，所述安裝板的內部設置有壓力傳感器；

3、水位傳感器，所述水位傳感器安裝在安裝板的右側表面，所述安裝板的下表面固定連接有導向桿，所述導向桿的外表面設置有導向套，所述導向套的左側表面固定連接有連接板，所述連接板的前表面設置有浮板。

4、優選的，所述浮板的頂面設置有浮球，所述浮球安裝在安裝板的下方。

5、優選的，所述安裝殼體的右側表面設置有排水管，所述排水管的外表面設置有單向閥。

6、優選的，所述安裝殼體的表面一側固定連接有第一側板，所述安裝殼體的表面另一側固定連接有第二側板。

7、優選的，所述第一側板的背面固定連接有背板，所述背板的下表面固定連接有卡塊。

8、優選的，所述卡塊的內部安裝有固定件，所述固定件設置有兩組。

9、與現有技術相比，本實用新型的有益效果是：

10、1、該智能零氣耗排水器，通過設置的頂板、進水管、安裝殼體、安裝板、壓力傳感器、水位傳感器、導向桿、導向套、連接板、浮板、浮球、排水管和單向閥，在使用時，首先冷凝水通過進水管進入到安裝殼體的內部，隨后當安裝殼體內部的冷凝水升高后，此時浮板和浮球也會升高，同時浮板通過連接板和導向套進行限位升高，從而通過導向套在導向桿的外表面移動能夠將浮球的位置進行限位，整體限位效果較好，然后當浮球抵觸到壓力傳感器時，此時壓力傳感器感受到壓力，同時當浮球同時感受到信號時，此時壓力傳感器傳輸信號給單向閥，然后通過單向閥打開排水管進行自動排水，從而能夠自動的完成排水操作，此設計操作比較精準，且操作比較簡單，體現了設計的實用性。

11、2、該智能零氣耗排水器，通過設置的第一側板、第二側板、背板、卡塊和固定件，在進行安裝時，首先通過將外界插板安裝在第一側板和卡塊之間，然后通過背板抵觸在外界插板的上方，此時背板的下表面會抵觸在外界插板的上表面，然后將固定件穿過外界插板和卡塊進行安裝，此安裝結構能夠提前實現定位效果，整體穩定性較好，安裝比較方便，體現了設計的功能性。

技術特征：

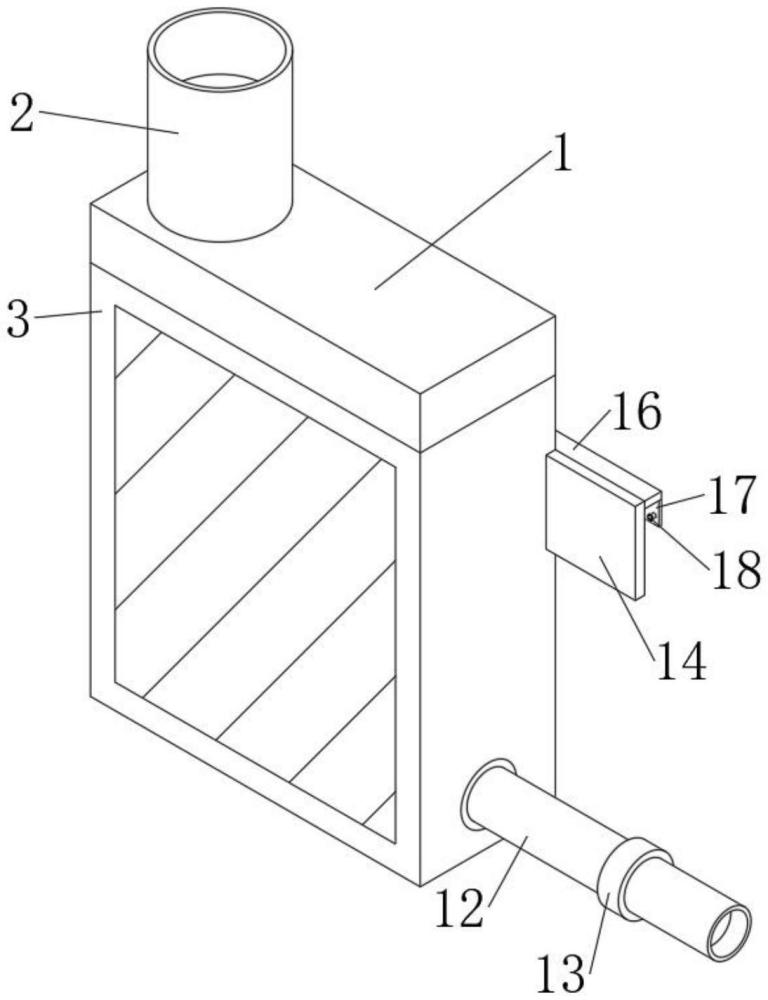

1.一種智能零氣耗排水器，包括頂板(1)，所述頂板(1)的頂面設置有進水管(2)，所述頂板(1)的下表面設置有安裝殼體(3)，其特征在于：所述安裝殼體(3)的內側壁固定連接有安裝板(4)，所述安裝板(4)的內部設置有壓力傳感器(5)；

2.根據權利要求1所述的一種智能零氣耗排水器，其特征在于：所述浮板(10)的頂面設置有浮球(11)，所述浮球(11)安裝在安裝板(4)的下方。

3.根據權利要求1所述的一種智能零氣耗排水器，其特征在于：所述安裝殼體(3)的右側表面設置有排水管(12)，所述排水管(12)的外表面設置有單向閥(13)。

4.根據權利要求1所述的一種智能零氣耗排水器，其特征在于：所述安裝殼體(3)的表面一側固定連接有第一側板(14)，所述安裝殼體(3)的表面另一側固定連接有第二側板(15)。

5.根據權利要求4所述的一種智能零氣耗排水器，其特征在于：所述第一側板(14)的背面固定連接有背板(16)，所述背板(16)的下表面固定連接有卡塊(17)。

6.根據權利要求5所述的一種智能零氣耗排水器，其特征在于：所述卡塊(17)的內部安裝有固定件(18)，所述固定件(18)設置有兩組。

技術總結
本技術涉及排水器技術領域，具體為一種智能零氣耗排水器，包括頂板，所述頂板的頂面設置有進水管，所述頂板的下表面設置有安裝殼體，所述安裝殼體的內側壁固定連接有安裝板，所述安裝板的內部設置有壓力傳感器；水位傳感器，所述水位傳感器安裝在安裝板的右側表面，所述安裝板的下表面固定連接有導向桿，所述導向桿的外表面設置有導向套，所述導向套的左側表面固定連接有連接板。本技術通過當浮球抵觸到壓力傳感器時，此時壓力傳感器感受到壓力，同時當浮球同時感受到信號時，此時壓力傳感器傳輸信號給單向閥，然后通過單向閥打開排水管進行自動排水，從而能夠自動的完成排水操作，此設計操作比較精準，且操作比較簡單。

技術研發人員：黃宇
受保護的技術使用者：念承氣動科技南京有限公司
技術研發日：20240924
技術公布日：2025/4/28
