本發明涉及渣漿泵機械密封冷卻設備，特別是涉及一種排泥泵密封冷卻系統及使用方法。

背景技術：

1、渣漿泵廣泛應用于礦山、煤炭、電力、冶金、有色金屬、電廠除灰渣、市政工程、管道輸送、石油化工、采鹽工程、建筑等行業，用于輸送腐蝕性渣漿、含有高濃度固體顆粒的漿體等。在這些應用場景中，冷卻系統對于保障渣漿泵的可靠運行至關重要。

2、在污水處理系統中，渣漿泵應用較為廣泛，是輸送污水、污泥的重要設備。隨著渣漿泵的迭代更新，渣漿泵填料采用機械密封。渣漿泵機械密封的冷卻通常是為了帶走密封端面摩擦產生的熱量，以防止密封過熱失效，同時也起到潤滑和保護密封的作用，機械密封冷卻系統對渣漿泵正常運行至關重要。在污泥系統中，渣漿泵輸送介質水質較差，所以難以做到自冷卻，不能實現渣漿泵運轉為自身提供冷卻水供給的目的。因此，渣漿泵正常運行，需要單獨的冷卻水管道或冷卻水供給裝置，這樣才能保證冷卻水水質和渣漿泵機械密封冷卻的目的。

3、在正常生產運行中，渣漿泵機械密封冷卻系統或供水管道出現故障，若點檢人員不能及時發現，沒有及時輸送冷卻水，就會造成密封端面摩擦溫度升高，長時間運行，會損壞機械密封端面，從而導致輸送介質泄露，影響設備的正常運行。另外，渣漿泵機械密封冷卻系統出現故障，渣漿泵需要停車，檢修人員將對冷卻系統缺陷進行處理，這樣就會影響正常的生產運行。

技術實現思路

1、本發明的目的是提供一種排泥泵密封冷卻系統及使用方法，以解決上述現有技術存在的問題，結構簡單，有效能夠為渣漿泵提供不間斷供水的裝置，保證設備正常運行。

2、為實現上述目的，本發明提供了如下方案：

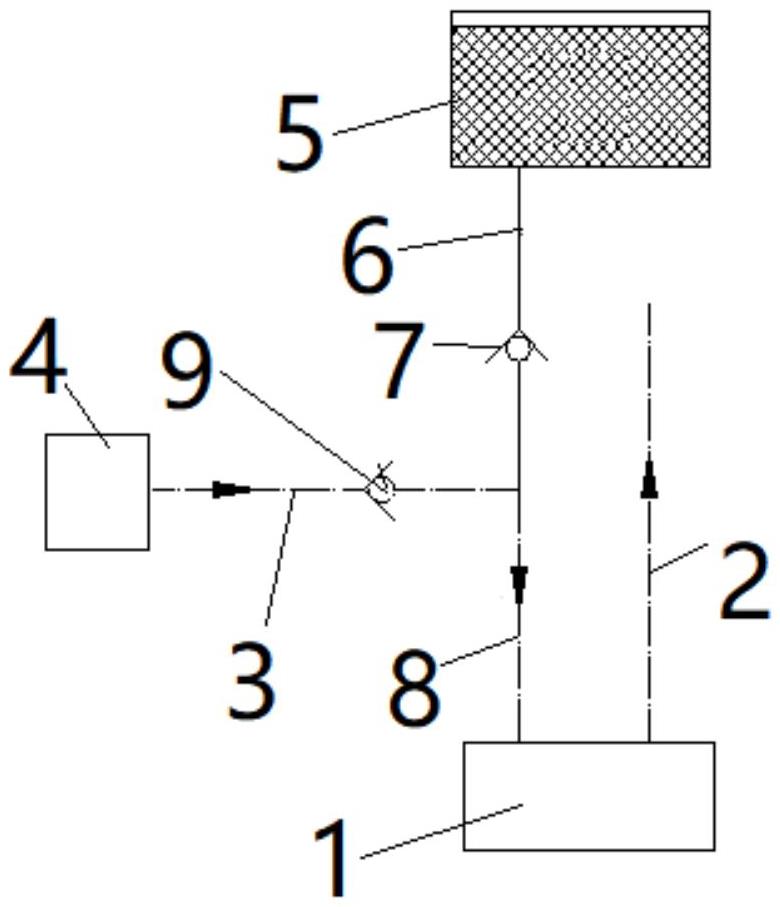

3、本發明提供了一種排泥泵密封冷卻系統，包括：渣漿泵機械密封、排水管、第一冷卻水供應管道、水泵、儲水設備、第二冷卻水管道和第一閥門，所述渣漿泵機械密封設置有進水口和出水口；所述排水管的一端與所述出水口連通，另一端與排水溝連通；所述第一冷卻水供應管道與所述進水口連通；所述水泵的進水端與水源連通，另一端與所述第一冷卻水供應管道連通；所述儲水設備用于儲存冷卻水，且所述儲水設備的高度高于所述渣漿泵機械密封；所述第二冷卻水管的一端與儲水設備連接并連通，另一端與所述進水口連通以將所述儲水設備內的冷卻水在重力的作用下導入所述渣漿泵機械密封中；所述第一閥門設置于所述第二冷卻水管道上。

4、優選的，還包括冷卻水供應總管和第二閥門，所述冷卻水供應總管的一端與所述進水口連通，另一端與所述第一冷去水供應管道和所述第二冷卻水供應管道連通，所述第二閥門設置于所述第一冷卻水供應管道。

5、優選的，所述第一閥門為第一單向閥，所述第一單向閥用于阻止所述第二冷卻水供應管道的水向所述儲水設備方向流動。

6、優選的，所述第二閥門為第二單向閥，所述第二單向閥用于阻止所述第一冷卻水供應管道的水向所述水泵方向流動。

7、優選的，所述儲水設備為水箱。

8、優選的，所述水箱底部的高度高于所述渣漿泵機械密封不小于1米。

9、優選的，所述水箱的容積不小于0.5m3。

10、優選的，還包括水位監測裝置和報警設備，所述水位監測裝置用于監測所述水箱內的水位，所述報警設備與所述水位監測設備信號連接，所述水箱內的水位低于設計水位時，所述水位監測設備將信號傳遞至所述報警設備，所述報警設備發出警報。

11、本發明還提供了一種如上所述的排泥泵密封冷卻系統的使用方法，包括以下步驟：

12、在正常情況下，啟動水泵，水泵從水源抽水，通過第一冷卻水供應管道為渣漿泵機械密封的進水口提供冷卻水，冷卻水在流經渣漿泵機械密封后，從出水口排出，經排水管流入排水溝；

13、當水泵出現故障或其他異常情況時，打開第一閥門，由于儲水設備的高度高于渣漿泵機械密封，利用重力作用，儲水設備中的冷卻水通過第二冷卻水管道流入渣漿泵機械密封的進水口，為其提供不間斷供水，保證渣漿泵正常運行。

14、本發明相對于現有技術取得了以下技術效果：

15、本發明提供了一種排泥泵密封冷卻系統及使用方法，通過渣漿泵機械密封、排水管、第一冷卻水供應管道、水泵、高度高于渣漿泵機械密封的儲水設備、第二冷卻水管道及設置在第二冷卻水管道上的第一閥門等組成的系統，在正常情況下由水泵通過第一冷卻水供應管道為渣漿泵機械密封提供冷卻水，在水泵故障或其他異常情況時，打開第一閥門，利用儲水設備的高度差使冷卻水在重力作用下經第二冷卻水管道為渣漿泵機械密封提供不間斷供水，保證渣漿泵正常運行，同時降低機械密封損壞風險、減少設備檢修頻次及降低人工和備件成本。

技術特征：

1.一種排泥泵密封冷卻系統，其特征在于：包括：

2.根據權利要求1所述的排泥泵密封冷卻系統，其特征在于：還包括冷卻水供應總管和第二閥門，所述冷卻水供應總管的一端與所述進水口連通，另一端與所述第一冷去水供應管道和所述第二冷卻水供應管道連通，所述第二閥門設置于所述第一冷卻水供應管道。

3.根據權利要求2所述的排泥泵密封冷卻系統，其特征在于：所述第一閥門為第一單向閥，所述第一單向閥用于阻止所述第二冷卻水供應管道的水向所述儲水設備方向流動。

4.根據權利要求3所述的排泥泵密封冷卻系統，其特征在于：所述第二閥門為第二單向閥，所述第二單向閥用于阻止所述第一冷卻水供應管道的水向所述水泵方向流動。

5.根據權利要求1所述的排泥泵密封冷卻系統，其特征在于：所述儲水設備為水箱。

6.根據權利要求5所述的排泥泵密封冷卻系統，其特征在于：所述水箱底部的高度高于所述渣漿泵機械密封不小于1米。

7.根據權利要求6所述的排泥泵密封冷卻系統，其特征在于：所述水箱的容積不小于0.5m3。

8.根據權利要求7所述的排泥泵密封冷卻系統，其特征在于：還包括水位監測裝置和報警設備，所述水位監測裝置用于監測所述水箱內的水位，所述報警設備與所述水位監測設備信號連接，所述水箱內的水位低于設計水位時，所述水位監測設備將信號傳遞至所述報警設備，所述報警設備發出警報。

9.一種如權利要求1～8任一項所述的排泥泵密封冷卻系統的使用方法，其特征在于：包括以下步驟：

技術總結
本發明公開了一種排泥泵密封冷卻系統及使用方法，涉及渣漿泵機械密封冷卻設備技術領域，包括：渣漿泵機械密封、排水管、第一冷卻水供應管道、水泵、儲水設備、第二冷卻水管道和第一閥門，渣漿泵機械密封有進水口和出水口；排水管的一端與出水口連通，另一端與排水溝連通；第一冷卻水供應管道與進水口連通，另一端與第一冷卻水供應管道連通；儲水設備儲存冷卻水，且儲水設備的高度高于渣漿泵機械密封；第二冷卻水管的一端與儲水設備連接并連通，另一端與進水口連通以將儲水設備內的冷卻水在重力的作用下導入渣漿泵機械密封中；第一閥門設置于第二冷卻水管道上，結構簡單，有效能夠為渣漿泵提供不間斷供水的裝置，保證設備正常運行。

技術研發人員：李文杰
受保護的技術使用者：包頭鋼鐵（集團）有限責任公司
技術研發日：
技術公布日：2025/4/24
