本發明涉及管線支架，尤其涉及一種用于LNG模塊、海上采油平臺模塊等模塊固定的管線支架的固定工藝，屬于海洋石油工程領域。

背景技術：

目前，對于LNG模塊、海上采油平臺模塊等模塊，需要設置和安裝相應的管道，用以進行介質傳送。而對于模塊上設置的所有的管道，需要根據管徑、壁厚、材質、介質類別等要求，在一定的間距內設置和安裝管線支架，用于支撐管線，而支架則需要安裝固定在結構梁上。

現有的管線支架固定方式，一般在車間預制完成，然后，再運輸?shù)侥K處，將已經預制完成的管線支架與結構梁現場焊接，焊接完成后，進行檢驗、打磨、補漆工作；但是，由于需要現場焊接，不僅需要現場進行動火作業，而且，焊接后還需要對焊接處進行打磨，增加了物資和人力的消耗；且由于需要在結構梁上焊接構件，焊接完成后，需要舾裝專業補漆，不僅影響了結構和舾裝的釋放；而且，還降低施工進度及施工的安全性。

技術實現要素：

本發明的主要目的在于克服現有技術存在的上述缺點，而提供一種管線支架的固定工藝，其不僅能夠?qū)⒐芫€支架的所有焊接預制工作在車間內完成，解決了現場打磨和補漆所造成的人力和物力的浪費問題；而且，在車間內便能夠完成支架的防腐和涂裝；大大減少了現場焊接對結構表面油漆的破壞，降低了現場動火作業對結構、電氣、儀表、舾裝等各專業進度造成的影響。

本發明的目的是由以下技術方案實現的：

一種管線支架的固定工藝，其特征在于：采用以下步驟：

第一步，在車間內完成支撐板、立柱、橫梁、弧形夾具預制件的制作，并完成預制件的檢驗和涂裝；

第二步，將涂裝完成的預制件運送至模塊安裝位置；

第三步，將螺栓和預制涂裝后的弧形夾具進行一對一穿裝；

第四步，將型鋼支架臨時托起固定，并將螺栓緊固組件穿過支架支撐板；

第五步，將弧形夾具逐點進行緊固；

第六步，將管線安裝到支架上；

第七步，拆除型鋼臨時固定裝置，對已經裝完成的支架進行報檢；

第八步、對已經檢驗合格的支架進行掛牌標識。

所述弧形夾具包括：一弧形體、與弧形體配套安裝的調整滑塊，其中，弧形體的中間設有調節螺栓孔；調節螺栓孔的兩邊設有用于安裝調整滑塊的卡槽。

所述弧形體的兩端的寬度大于中間的寬度。

所述調整滑塊的下表面呈弧形，其弧度與弧形體表面的弧度是一致的，以使弧形體與調整滑塊表面能夠無縫接觸；弧形表面兩端設有便于調整滑塊在弧形體的卡槽內移動調節的凸起；調整滑塊的上表面是一個平面。

本發明的有益效果：本發明由于采用上述技術方案，其不僅能夠?qū)⒐芫€支架的所有焊接預制工作在車間內完成，解決了現場打磨和補漆所造成的人力和物力的浪費問題；而且，在車間內便能夠完成支架的防腐和涂裝；大大減少了現場焊接對結構表面油漆的破壞，降低了現場動火作業對結構、電氣、儀表、舾裝等各專業進度造成的影響。

附圖說明

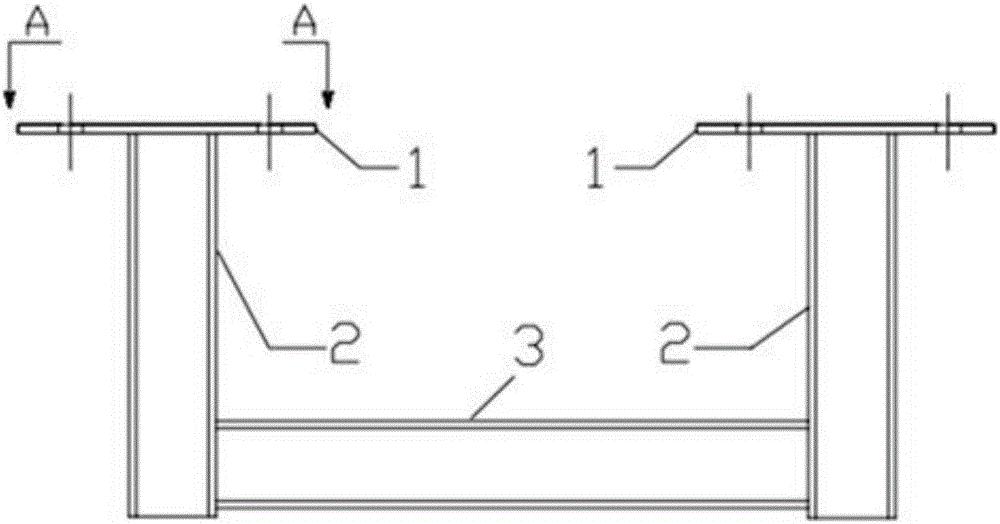

圖1為本發明支架預制示意圖。

圖2為圖1中A—A向示意圖。

圖3為本發明弧形夾具穿裝后的示意圖。

圖4為本發明弧形夾具和支架在模塊結構上安裝后的示意圖。

圖5為圖4中B—B向示意圖。

圖6為本發明管線安裝固定后的示意圖。

圖7為本發明弧形夾具立體結構示意圖。

圖8為本發明弧形夾具俯視示意圖。

圖9為圖8中C—C向示意圖。

圖中主要標號說明：

1.支撐板、2.立柱、3.橫梁、4.螺栓緊固組件、5.弧形夾具、6.調整滑塊、7.橡膠墊片、8.結構梁、9、管線。

具體實施方式

如圖1—圖9所示，本發明采用以下步驟：

第一步，在車間內預制支撐板1、立柱2、橫梁3、弧形夾具5，并完成支撐板1與立柱2之間的焊接，完成立柱2與橫梁3之間的焊接，并完成支撐板1的鉆螺栓孔，并在車間里完成預制件的檢驗和涂裝；

第二步，將涂裝完成的預制件運送至模塊安裝位置，運輸過程中注意油漆保護；

第三步，將螺栓和預制涂裝后的弧形夾具5進行一對一穿裝；

第四步，采用吊帶將型鋼支架臨時托起固定，并將螺栓緊固組件4穿過支架支撐板1；

上述弧形夾具與梁接觸面墊一層橡膠墊片7，其作用是用于增加弧形夾具5與結構梁8之間的摩擦力；

第五步，根據對螺栓緊固組件4設定的扭矩值，采用扭矩扳手，液壓扳手等工具將弧形夾具逐點緊固，其中，緊固時，分兩階段緊固，緊固力分別為設定力矩的30％，70％，以保證弧形夾具各點的受力均勻。

第六步，安裝管線就位，按照常規方法，將管線9安裝到支架上；

第七步、拆除倒鏈和吊帶等型鋼臨時固定裝置，對已經裝完成的支架進行報檢。

第八步、對已經檢驗合格的支架進行掛牌標識。

如圖3、圖7、圖8、圖9所示，弧形夾具5包括：一弧形體、與弧形體配套安裝的調整滑塊6，其中，弧形體的中間設有螺栓孔，螺栓孔是一個長橢圓形，便于在實際使用過程中調整穿裝螺栓的位置。螺栓孔的兩邊設有一定深度的長方形卡槽，此卡槽用于裝配與弧形夾具配套安裝的調整滑塊6；弧形體的兩端的寬度大于中間的寬度，其是為了增加弧形夾具5與結構梁8、支撐板1的接觸面積，增大結構梁8和支撐板1的受力面積。

上述調整滑塊6的下表面呈弧形，其弧度與弧形體表面的弧度是一致的，以使弧形體與調整滑塊6表面能夠無縫接觸，平滑調節，弧形表面的兩端設有凸起，該凸起的尺寸與弧形體螺栓孔兩邊的卡槽尺寸一致，以便于調整滑塊6在弧形體的卡槽內移動調節；調整滑塊6的上表面是一個平面，以保證在任何位置與螺栓緊固組件4中的螺母的接觸面都是全接觸。

使用時，根據結構梁8的翼緣板厚度不同，可以平滑調節調整滑塊6的位置，以滿足不同翼緣板厚度的安裝要求。

以上所述，僅是本發明的較佳實施例而已，并非對本發明作任何形式上的限制，凡是依據本發明的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本發明技術方案的范圍內。
