本實用新型涉及一種皮帶輪傳動裝置，屬于機械設備技術領域。

背景技術：

現有的烤爐內的熱風流動采用電機直接與風扇葉連接，這樣風扇葉上的熱量很容易傳遞到電機上，使電機的溫度上升，影響電機的使用壽命，亟待改進。

技術實現要素：

針對上述問題，本實用新型要解決的技術問題是提供一種皮帶輪傳動裝置，能夠保護電機，大大延長電機的使用壽命，同時能夠調節電機的安裝距離，方便調節，便于安裝于維修，實用性更強。

本實用新型,它包含電機、馬達固定座、一號皮帶輪、皮帶、風扇葉、葉輪固定座、皮帶輪鎖緊件、二號皮帶輪；電機通過馬達固定座固定在箱體上，電機的輸出軸上連接有一號皮帶輪，一號皮帶輪通過皮帶與二號皮帶輪連接，二號皮帶輪套設在風扇葉軸上，風扇葉軸的內端連接有風扇葉；所述的一號皮帶輪和二號皮帶輪的外部均通過固定螺釘連接有皮帶輪鎖緊件，所述的皮帶輪鎖緊件上設有緊固螺栓孔；所述的一號皮帶輪和二號皮帶輪上均設有螺栓連接孔；所述的固定螺釘同時與緊固螺栓孔、螺栓連接孔連接固定皮帶輪鎖緊件上設有鍵槽，兩個皮帶輪鎖緊件上的鍵槽分別與電機輸出軸上的鍵槽、風扇葉軸上的鍵槽相對應設置，且通過鍵槽卡栓固定；所述的風扇葉軸穿設在風扇葉軸承內，風扇葉軸承固定在葉輪固定座上，且葉輪固定座通過螺釘連接在箱體的側壁；所述的馬達固定座由縱向固定板和橫向調節板構成，縱向固定板與箱體連接，縱向固定板與橫向調節板通過固定螺栓連接，且縱向固定板與橫向調節板的連接處均設有橢圓形連接孔。

進一步地，所述的馬達固定座與箱體之間設有膠皮墊，用于減少電機的振動噪音。

進一步地，所述的葉輪固定座與箱體之間設有減震膠墊，用于減少電機的振動噪音，從而減少設備的整體噪音。

進一步地，所述的皮帶輪鎖緊件的一端設有緊固件錐形頭，且兩個皮帶輪鎖緊件上的緊固件錐形頭分別卡設在一號皮帶輪和二號皮帶輪內。

進一步地，所述的皮帶輪鎖緊件上設有數個拆卸螺栓孔。

本實用新型的工作原理：電機轉動后，帶動皮帶輪，皮帶輪帶動風扇葉轉動，形成風，使烤爐內的熱風流動，通過改變皮帶輪的直徑大小來改變風扇葉的轉速，達到控制噪音、改變轉速、改善馬達的壽命。

本實用新型的有益效果：它能克服現有技術的弊端，能夠保護電機，大大延長電機的使用壽命，同時能夠調節電機的安裝距離，方便調節，便于安裝于維修，實用性更強。

附圖說明：

為了易于說明，本實用新型由下述的具體實施及附圖作以詳細描述。

圖1為本實用新型的安裝結構示意圖。

圖2為本實用新型的結構分解圖。

圖3為圖2中I部結構放大圖。

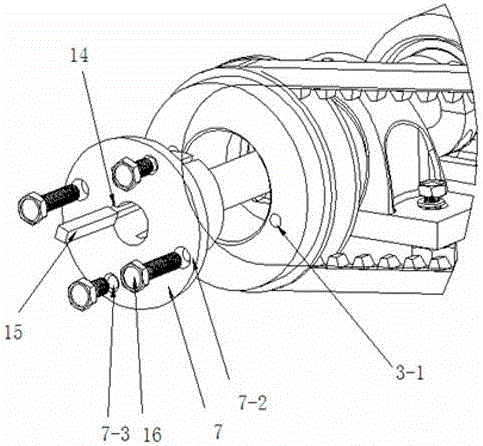

圖4為本實用新型中皮帶輪鎖緊件的連接關系示意圖。

1- 電機、2-馬達固定座、3-一號皮帶輪、4-皮帶、5-風扇葉、6-葉輪固定座、7-皮帶輪鎖緊件、8-二號皮帶輪、9-橫向調節板、10-橢圓形連接孔、11-固定螺栓、12-縱向固定板、13-風扇葉軸承、14-鍵槽、15-鍵槽卡栓、16-固定螺釘、17-減震膠墊、18-膠皮墊、19-風扇葉軸、20-箱體、3-1-螺栓連接孔、7-1-緊固件錐形頭、7-2-緊固螺栓孔、7-3-拆卸螺栓孔。

具體實施方式：

如圖1-圖4所示，本具體實施方式采用以下技術方案：它包含電機1、馬達固定座2、一號皮帶輪3、皮帶4、風扇葉5、葉輪固定座6、皮帶輪鎖緊件7、二號皮帶輪8；電機1通過馬達固定座2固定在箱體20上，且馬達固定座2通過螺釘與箱體20連接，電機1的輸出軸上連接有一號皮帶輪3，一號皮帶輪3通過皮帶4與二號皮帶輪8連接，二號皮帶輪8套設在風扇葉軸19上，風扇葉軸19的內端連接有風扇葉5；所述的一號皮帶輪3和二號皮帶輪8的外部均通過固定螺釘16連接有皮帶輪鎖緊件7；所述的皮帶輪鎖緊件7上設有緊固螺栓孔7-2；所述的一號皮帶輪3和二號皮帶輪8上均設有螺栓連接孔3-1；所述的固定螺釘16同時與緊固螺栓孔7-2、螺栓連接孔3-1連接固定；皮帶輪鎖緊件7上設有鍵槽14，兩個皮帶輪鎖緊件7上的鍵槽14分別與電機1輸出軸上的鍵槽、風扇葉軸19上的鍵槽相對應設置，且通過鍵槽卡栓15固定，鎖緊結構牢固可靠，拆卸維修方便；所述的風扇葉軸19穿設在風扇葉軸承13內，風扇葉軸承13通過螺釘固定連接在葉輪固定座6上，且葉輪固定座6通過螺釘連接在箱體20的側壁；所述的馬達固定座2由縱向固定板12和橫向調節板9構成，縱向固定板12通過螺釘與箱體20連接，縱向固定板12與橫向調節板9通過固定螺栓11連接，且縱向固定板12與橫向調節板9的連接處均設有橢圓形連接孔10，移動縱向調節板9的位置，就可改變電機1的固定距離，達到調節皮帶4松緊的目的。

進一步地，所述的馬達固定座2與箱體之間設有膠皮墊18，用于減少電機1的振動噪音。

進一步地，所述的葉輪固定座6與箱體之間設有減震膠墊17，用于減少電機1的振動噪音，從而減少設備的整體噪音。

進一步地，所述的皮帶輪傳動裝置在箱體20內用膠墊隔開再固定，可以降低傳動系統的噪音，改善工作環境。

進一步地，所述的皮帶輪鎖緊件7的一端設有緊固件錐形頭7-1，且兩個皮帶輪鎖緊件7上的緊固件錐形頭7-1分別卡設在一號皮帶輪3和二號皮帶輪8內；由于其的錐形結構，螺絲越緊，緊固裝置就卡的越牢固，這樣就保證皮帶輪不會松動和脫落，及安全，又牢固。

進一步地，所述的皮帶輪鎖緊件7上設有兩個拆卸螺栓孔7-3，拆卸時，將固定螺釘16取下，安裝在皮帶輪鎖緊件7上的拆卸螺栓孔7-3內，擰緊，就能將帶輪鎖緊件7拆卸，拆卸方便。

本具體實施方式的工作原理：電機1轉動后，帶動皮帶輪，皮帶輪帶動風扇葉轉動，形成風，使烤爐內的熱風流動，通過改變皮帶輪的直徑大小來改變風扇葉的轉速，達到控制噪音、改變轉速、改善馬達的壽命。

本具體實施方式的有益效果：它能克服現有技術的弊端，能夠保護電機，大大延長電機的使用壽命，同時能夠調節電機的安裝距離，方便調節，便于安裝于維修，實用性更強。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
