本實用新型涉及筆記本電腦輔助使用工具領域，具體的說是一種懸掛式筆記本電腦支架。

背景技術：

現有的筆記本電腦支架多為散熱用支架或支座，需要在桌面或其它固定臺面上使用，與筆記本電腦的便攜性能并不匹配。尤其是在某些特定領域或使用環境中，例如在電力通訊領域中，筆記本電腦廣泛應用于電力通信設備的調試中，電力通信設備安裝在機柜內，在進行設備安裝調試或檢修時，需要使用筆記本電腦與設備進行通信連接，并現場進行操作調試。具體操作時，工作人員站立在機柜前，一只手托著筆記本電腦，另一只手進行操作，顯然，該方式存在操作不便、工作效率低和勞動強度大的缺點。由于機柜的柜體和柜門一般為鐵質材料，磁鐵可吸附在其上，同時，柜體的柜門或屏柜頂端均可掛置掛鉤，在該前提下，同時基于上述問題，本實用新型提出一種能方便現場操作的懸掛式筆記本電腦支架。

技術實現要素：

本實用新型要解決的技術問題是提供一種結構簡單、操作安全方便、省時省力且能提高工作效率高的懸掛式筆記本電腦支架。

為解決上述技術問題，本實用新型懸掛式筆記本電腦支架的結構特點是包括豎向間隔設置的兩個條形掛架，條形掛架的頂端和底端分別設置上磁吸塊和下磁吸塊，上磁吸塊上連接有掛鉤，兩個下磁吸塊之間鉸裝有用于放置筆記本電腦的擺轉架，擺轉架上設置有用于定位筆記本電腦位置的電腦定位機構，擺轉架自由端的兩側分別鉸接有支撐桿，每根支撐桿與擺轉架之間均設置有角度定位機構，支撐桿的自由端連接有支撐座。

采用上述結構，掛鉤可掛在柜門或屏柜頂端，同時，利用上、下磁吸塊將條形掛架牢固吸附在柜門或屏柜上，支撐座頂在柜門或屏柜上，擺轉架與支撐桿形成穩固的三角支撐結構，利用角度定位機構調整支撐桿與擺轉架的角度，從而可對電腦進行多種傾斜角度使用。可見，本實用新型能依據現場環境，利用掛鉤和磁吸塊的功能，將筆記本電腦穩固放置在合適的操作位置上，操作簡單，省時省力，能大幅提高工作效率。

所述上磁吸塊的底端連接有豎直桿，豎直桿的底端與下磁吸塊之間連接有柔性帶。利用豎直桿和柔性帶配合的結構，利用柔性帶的柔性可調整底部擺轉架的高度，從而與工作人員的身高和操作高度相匹配。

所述掛鉤為向下敞口的U形鉤，上磁吸塊上設置插套，掛鉤的其中一端轉動插裝在插套中，插套上安裝用于鎖定掛鉤轉動角度的掛鉤鎖緊螺栓。由于利用強力的磁吸塊即可牢固的定位整個裝置，掛鉤的設置起到了加強保護的作用。掛鉤采用該結構，可以轉動到上磁吸塊的后方不使用或者可以直接將掛鉤拆除，增加了裝置使用的靈活性。

所述擺轉架包括分別鉸接在兩下磁吸塊上的兩根擺轉桿和連接在兩根擺轉桿之間的支撐網。采用該種框架式結構且利用支撐網，一方面有助于散熱，另一方面也有助于減輕裝置的重量，降低磁吸塊和掛鉤的負荷，保證裝置安裝的穩固性。

所述電腦定位機構包括設置在靠近擺轉架自由端位置處的擋條以及設置在靠近擺轉架鉸裝端位置處的彈性束帶。檔條與彈性束帶配合將筆記本電腦綁縛在擺轉架上，避免其滑脫。

所述角度定位機構包括鉸接在擺轉架側部的條形板，條形板上沿其長度方向開設有條形定位孔，支撐桿的中部安裝有鎖緊定位螺栓，鎖緊定位螺栓穿過條形定位孔。鎖緊定位螺栓可沿條形定位孔滑動，確定定位好支撐桿的擺轉角度后，擰緊鎖緊螺栓即可。

所述支撐座為具有磁吸力的磁吸塊或真空磁盤。該結構中，支撐座也可吸附在柜門或屏柜上，從而進一步加強了裝置的安裝穩固性。

綜上所述，本實用新型結構簡單、操作安全方便、省時省力和能提高工作效率高的優點。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細說明：

圖1為本實用新型使用狀態的整體結構示意圖；

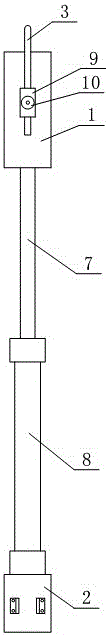

圖2為本實用新型中條形掛架的結構示意圖；

圖3為本實用新型中擺轉架和支撐桿的立體結構示意圖。

具體實施方式

參照附圖，本實用新型的懸掛式筆記本電腦支架包括豎向間隔設置的兩個條形掛架，條形掛架的頂端和底端分別設置上磁吸塊1和下磁吸塊2，上磁吸塊1上連接有掛鉤3，兩個下磁吸塊2之間鉸裝有用于放置筆記本電腦的擺轉架4，擺轉架4上設置有用于定位筆記本電腦16位置的電腦定位機構，擺轉架4自由端的兩側分別鉸接有支撐桿5，每根支撐桿5與擺轉架4之間均設置有角度定位機構，支撐桿5的自由端連接有支撐座6。該結構中，掛鉤3可掛在柜門或屏柜頂端，同時，利用上、下磁吸塊將條形掛架牢固吸附在柜門或屏柜上，支撐座6頂在柜門或屏柜上，擺轉架4與支撐桿5形成穩固的三角支撐結構，利用角度定位機構調整支撐桿5與擺轉架4之間的角度，從而可對電腦進行多種傾斜角度使用。可見，本實用新型能依據現場環境，利用掛鉤和磁吸塊的功能，將筆記本電腦16穩固放置在合適的操作位置上，操作簡單，省時省力，能大幅提高工作效率。

參照附圖，上磁吸塊1的底端連接有豎直桿7，豎直桿7的底端與下磁吸塊2之間連接有柔性帶8。利用豎直桿7和柔性帶8配合的結構，利用柔性帶8的柔性可調整底部擺轉架4的高度，從而與工作人員的身高和操作高度相匹配。

參照附圖，掛鉤3為向下敞口的U形鉤，上磁吸塊1上設置插套9，掛鉤3的其中一端轉動插裝在插套9中，插套9上安裝用于鎖定掛鉤轉動角度的掛鉤鎖緊螺栓10。由于利用強力的磁吸塊即可牢固的定位整個裝置，掛鉤3的設置起到了加強保護的作用。掛鉤3采用該結構，可以轉動到上磁吸塊1的后方不使用或者可以直接將掛鉤3拆除，裝置的使用更加靈活性。

參照附圖，擺轉架4包括分別鉸接在兩下磁吸塊2上的兩根擺轉桿41和連接在兩根擺轉桿41之間的支撐網42。采用該種框架式結構且利用支撐網42，一方面有助于散熱，另一方面也有助于減輕裝置的重量，降低磁吸塊和掛鉤的負荷，保證裝置安裝的穩固性。

參照附圖，電腦定位機構包括設置在靠近擺轉架4自由端位置處的擋條11以及設置在靠近擺轉架4鉸裝端位置處的彈性束帶12。檔條11與彈性束帶12配合將筆記本電腦16綁縛在擺轉架4上，避免其滑脫。

參照附圖，角度定位機構包括鉸接在擺轉架4側部的條形板13，條形板13上沿其長度方向開設有條形定位孔14，支撐桿5的中部安裝有鎖緊定位螺栓15，鎖緊定位螺栓15穿過條形定位孔14。鎖緊定位螺栓15可沿條形定位孔14滑動，確定好支撐桿5的擺轉角度后，擰緊鎖緊定位螺栓15即可。

由于支撐桿5的角度定位好了之后，支撐桿5與擺轉架4即形成了三角支撐結構，支撐座6可以直接頂在柜門或屏柜上，為了進一步增加裝置整體的安裝穩固性，本實用新型更為優選的：支撐座6為具有磁吸力的磁吸塊或為真空磁盤。
