本實用新型涉及一種固定機構，特別涉及一種純蒸汽管道掛壁式固定機構。

背景技術：

純蒸汽管道具有良好的機械性能和絕熱性能，通常情況下可耐高溫120℃通過改性或與其它隔熱材料組合可耐高溫180℃，適用于各種冷、熱水高低溫管道的保溫工程。現有的純蒸汽管道強度低，且安裝不牢固。

技術實現要素：

本實用新型主要是解決現有技術所存在的技術問題，從而提供一種通過固定板可以牢固地安裝在墻壁上；通過固定管可以對固定座進行固定安裝；通過固定座可以扣在純蒸汽管道的一側，通過扣座可以扣在純蒸汽管道的另一側，從而方便對純蒸汽管道進行鎖扣，大大提高了固定的效率的純蒸汽管道掛壁式固定機構。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

一種純蒸汽管道掛壁式固定機構，包括固定座與扣座，固定座與扣座之間設有套裝槽；固定座上設有安裝板，固定座的兩側設有第一定位板，扣座的兩側設有第二定位板，第二定位板與第一定位板對接；第二定位板與第一定位板之間設有固定銷；固定銷的一端設有鎖母，鎖母設置在第一定位板的外側壁位置；固定銷的另一端設有扣帽，扣帽設置在第二定位板的外側壁位置；安裝板上設有固定管，固定管的一端設有調節座，安裝板設置在調節座上，安裝板與調節座之間設有固定銷；固定管的另一端設有固定板。

進一步地，所述固定板上設有若干固定螺栓。

進一步地，所述安裝板上設有加強板。

進一步地，所述固定座、安裝板以及第一定位板為一體結構。

進一步地，所述扣座、第二定位板以及加強板為一體結構。

采用上述技術方案的純蒸汽管道掛壁式固定機構，通過固定板可以牢固地安裝在墻壁上；通過固定管可以對固定座進行固定安裝；通過固定座可以扣在純蒸汽管道的一側，通過扣座可以扣在純蒸汽管道的另一側，從而方便對純蒸汽管道進行鎖扣，大大提高了固定的效率。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型純蒸汽管道掛壁式固定機構的結構示意圖；

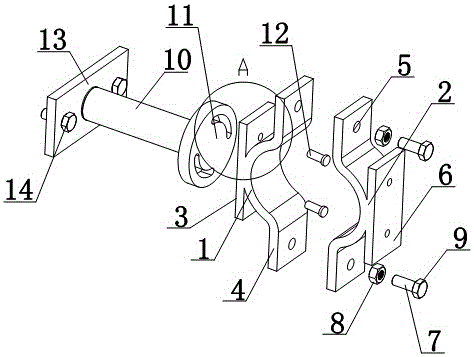

圖2為本實用新型純蒸汽管道掛壁式固定機構的部件分解圖；

圖3為圖2中A區域的細節放大圖；

圖4為本實用新型所述固定座的結構示意圖。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

如圖1至圖4所示，一種純蒸汽管道掛壁式固定機構，包括固定座1與扣座2，固定座1與扣座2之間設有套裝槽；固定座1上設有安裝板3，固定座1的兩側設有第一定位板4，扣座2的兩側設有第二定位板5，第二定位板5與第一定位板4對接；第二定位板5與第一定位板4之間設有固定銷7；固定銷7的一端設有鎖母8，鎖母8設置在第一定位板4的外側壁位置；固定銷7的另一端設有扣帽9，扣帽9設置在第二定位板5的外側壁位置；安裝板3上設有固定管10，固定管10的一端設有調節座11，安裝板3設置在調節座11上，安裝板3與調節座11之間設有固定銷12；固定管10的另一端設有固定板13；固定板13上設有若干固定螺栓14；安裝板3上設有加強板6；固定座1、安裝板3以及第一定位板4為一體結構；扣座2、第二定位板5以及加強板6為一體結構。

本實用新型純蒸汽管道掛壁式固定機構，通過固定板13可以牢固地安裝在墻壁上；通過固定管10可以對固定座1進行固定安裝；通過固定座1可以扣在純蒸汽管道的一側，通過扣座2可以扣在純蒸汽管道的另一側，從而方便對純蒸汽管道進行鎖扣，大大提高了固定的效率。

其中，固定板13上設有若干固定螺栓14；所以安裝更加牢固。

其中，固定座1、安裝板3以及第一定位板4為一體結構；扣座2、第二定位板5以及加強板6為一體結構；所以連接更加牢固。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
