本實用新型屬于壓力儀表領域，特別是涉及一種氫氣減壓器。

背景技術：

目前，金屬氫化物儲氫罐使用的氫氣減壓器，由閥體，滑閥，閥針，彈簧，膜片和后蓋等組成。市場上微型減壓器的滑閥組件由滑閥零件進行橡膠直接硫化、粘接或鑲嵌高分子塑料制成。該結構滑閥帶來了密封襯墊容易脫落，造成減壓器失靈、報廢或氫氣泄露等安全隱患。

技術實現要素：

本實用新型為解決公知技術中存在的技術問題，而提供了一種氫氣減壓器。

本實用新型的目的是提供一種結構簡單，密封性能好，安全可靠，便于修復的氫氣減壓器。

本實用新型采取如下技術方案：

氫氣減壓器，裝有閥體、滑閥、閥針、彈簧、膜片和后蓋，滑閥、閥針、膜片和彈簧配合安裝調節氣壓，其特點是：滑閥由滑閥本體、密封襯墊及緊定螺釘組成，緊定螺釘將密封襯墊緊固于滑閥本體。

該氫氣減壓器的滑閥采用的滑閥組件，克服了目前市場上減壓器的滑閥組件的技術缺陷，具有安全可靠，密封性能好，便于修復的特點。

本實用新型還采用如下技術措施：

所述的氫氣減壓器，其特點是：滑閥上裝有壓縮彈簧，壓縮彈簧上有固裝于閥體的螺帽，滑閥下有閥針，滑閥密封襯墊與進氣口相對裝配，滑閥在壓縮彈簧作用下與進氣口接觸密封。

所述的氫氣減壓器，其特點是：滑閥的密封襯墊為梯型圓柱體結構。

所述的氫氣減壓器，其特點是：滑閥的緊定螺釘為一字口型螺釘。

本實用新型具有的優點和積極效果：

氫氣減壓器采用了本實用新型全新的技術方案，氫氣減壓器的滑閥組件由滑閥本體、密封襯墊及緊定螺釘組成，緊定螺釘將密封襯墊緊固于滑閥本體。本實用新型具有結構簡單，密封性能好，安全可靠，便于修復，使用壽命長等優點。

附圖說明

圖1是本實用新型結構示意圖；

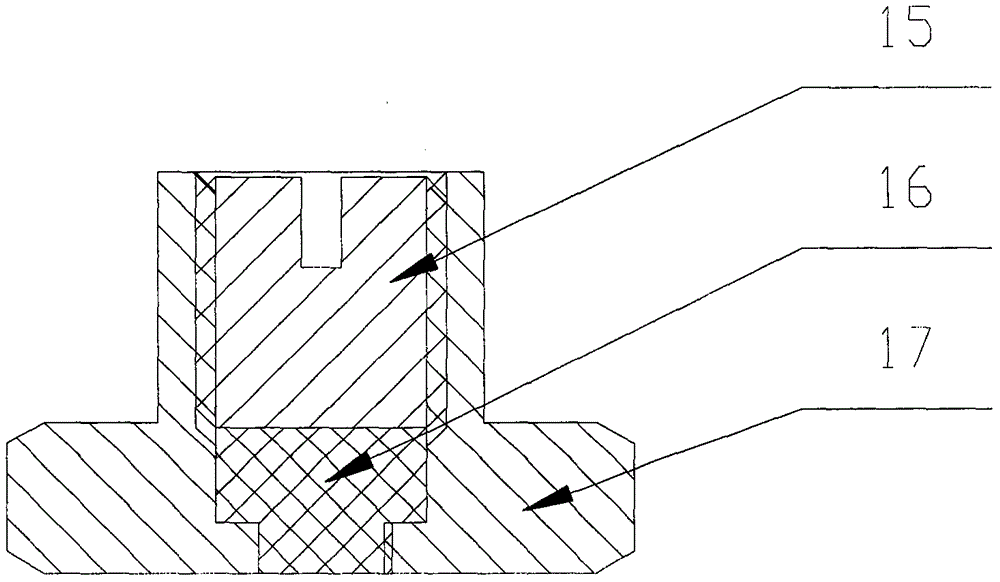

圖2是圖1的滑閥放大結構示意圖。

圖中，1-螺帽，2-壓縮彈簧，3-密封圈，4-鎖母，5-滑閥，6-閥體，7-閥針，8-膜片，9-密封襯墊，10-蓋，11-調節彈簧，12-彈簧支持件，13-緊定螺釘，14-名牌，15-緊定螺釘，16-密封襯墊，17-滑閥本體。

具體實施方式

為能進一步了解本實用新型的內容、特點及功效，茲例舉以下實施例，并配合附圖詳細說明如下：

參閱附圖1和圖2。

氫氣減壓器，裝有閥體、滑閥、閥針、彈簧、膜片和后蓋，滑閥、閥針、膜片和彈簧配合安裝調節氣壓，其滑閥5由滑閥本體17、密封襯墊16及緊定螺釘15組成?；y5的密封襯墊16為梯型圓柱體?；y5的緊定螺釘15為一字口型螺釘。緊定螺釘15將密封襯墊16緊固于滑閥本體17?；y5上裝有壓縮彈簧2，壓縮彈簧2上有固裝于閥體6的螺帽1，螺帽1與閥體6間裝有O型密封圈3?；y15下有閥針7，滑閥密封襯墊16與進氣口相對裝配，滑閥15在壓縮彈簧2作用下與進氣口接觸密封。

氫氣減壓器滑閥5下的閥針7與膜片相連，膜片8下有襯墊、支持件和六角薄螺母，支持件下連有調節彈簧11，調節彈簧11下有彈簧支持件12，彈簧支持件12裝在蓋10內。蓋10固裝于閥體6，與膜片8、閥體6間裝有密封襯墊9。蓋10裝有內六角緊定螺釘13用于推動彈簧支持件12，調節彈簧11的壓力，調節彈簧11傳壓給膜片8、閥針7、滑閥5，滑閥5在閥針7和壓縮彈簧2共同作用調節滑閥5上下滑動，進而調節密封襯墊16與進氣口間距大小，改變出氣口的出氣壓力，起到減壓調節效果，實現氫氣減壓的目的。

蓋10上名牌14安裝于緊定螺釘13位置。氫氣減壓器上部設有鎖母4，可方便減壓器的外部安裝固定。
