本實用新型專利涉及機械技術領域，確切地說是一種抗水錘全通徑復合式空氣閥。

背景技術：

空氣閥一般安裝在泵站的壓力水箱高點及各輸水管道上，用以將輸水管道初期充水、管路定期檢修后再次充水時，所產生的空氣排出，避免壓力波動；而當輸水管道產生水錘，出現負壓時，空氣閥開啟，將管道外空氣吸入管道，以免在管道內產生較大的負壓，起到保護管道作用；管道系統運行時，因壓力或溫度變化而使管道內水中溶解的空氣釋放出來，空氣閥可將其及時排出，防止管道中形成氣囊，而影響管道系統的運行效率。空氣閥有時也叫排氣閥或進氣閥。

圖1是現有空氣閥的一般結構圖，該閥門由閥體(3’)、浮球(4’)、閥蓋(5)、閥座(6’)、防護蓋(7)主要零件構成，整閥通過緊固件(8’)連接在管路(1’)上，當系統開啟時，水位(2’)不斷上升，管路中的氣體沿(9’)通道排出。以保證系統運行效率與安全。

如果水位(2’)繼續上升，則浮球(4’)會被浮起上升，與閥座(6’)配合形成密封，防止水泄漏溢出。

此方案的缺點在于：

1.閥體(3’)與浮球(4’)之間沒有形成一個連續穩定的腔體，當浮球(4’)被空氣吹起時，浮球(4’)會在一定范圍內震動，以保持平衡，這樣會影響整個空氣閥的排氣性能。

2.整個方案缺少一個微量排氣閥門，以便在空氣閥本身密封后可以繼續排出少量管路中的氣體

3.整個方案同樣缺少一個止回閥門，以防止當系統水位(2’)迅速上升時使浮球(4’)上浮過快而與閥座(6’)與閥蓋(5’)碰撞，損壞零件。從而使整個系統失效。

技術實現要素：

本實用新型的目的在于提供一種帶有抗水錘結構設計的全通徑復合式空氣閥。它提供了一套完整、高效可行的抗水錘及吸排氣解決方案，旨在彌補并解決上文提及的缺點和隱患。

本實用新型的技術方案如下：

帶有抗水錘結構設計的全通徑復合式空氣閥，包括抗水錘靜音止回閥總成C,其由止回閥體(03)、止回閥導套(04)、止回閥板(05)、止回閥彈簧(06)、止回閥座(07)、絲堵(30)、緊固件Ⅲ(32)組成；止回閥導套(04)通過螺紋安裝在止回閥體(03)上，止回閥閥板(05)與止回閥閥座(07)之間安裝有止回閥彈簧(06)，通過調整止回閥彈簧(06)的剛度可以改變止回閥閥板(05)受到?jīng)_擊時的關閉力，止回閥閥板(05)上設計有若干絲堵孔(31)，可以用來安裝絲堵(30)（選裝），通過控制絲堵(30)的數量，改變止回閥板(05)的流通面積，使止回閥閥板(05)可以承受不同的沖擊力。

包括主排氣閥B，其由主閥體(08)、導桿導套(09)、主閥浮球(27)、主閥蓋(25)、緊固件Ⅱ(24)、主閥座固定螺釘(23)、主閥座(22)、防護罩(21)、浮球?qū)U(20)、防護罩緊固件(19)組成；導桿導套(09)采用螺紋連接到主閥體(08)上，主閥體(08)內設計有一杯形中腔（37），杯形中腔（37）通過筋（36）與主閥體（08）相連，杯形中腔（37）下端設計有一個排污口(28)，浮球?qū)U(20)通過焊接方式與主閥浮球(27)構成一體，主閥座(22)通過主閥座固定螺釘(23)與主閥蓋(25)連接，主閥蓋上設計有一大孔（35）用于排出管路中的空氣。

包括微量排氣閥A，其由微量排氣閥閥體(34)，微量排氣閥閥蓋(16)，緊固件Ⅰ(15)，固定鉸鏈(14)，可動鉸鏈(13)，微量排氣閥浮球(12)，密封組件(11)組成。微量排氣閥閥蓋(16)上設計有一小孔（17），也可排放少量空氣，微量排氣閥浮球（12）上連接有可動鉸鏈（13），固定鉸鏈（14）以及其末端的密封組件（11），構成曲柄搖桿結構，微量排氣閥A通過管接頭（10）與主閥B相連接,其特征在于：

當管道(01)開始供水時，水位(02)會逐漸上升到圖2所示的位置，此時，整個管路系統中的空氣會沿著圖2中通道(33)所示從此抗水錘結構設計的全通徑復合式空氣閥中排出，如果此時水位（02）上升過快，止回閥閥板(05)就會被氣流起或水流沖擊而沿著止回閥閥座（07）上升，止回閥彈簧（06）會給止回閥閥板（05）一個作用力，防止止回閥閥板（05）過快上升而于止回閥閥座（07）發生撞擊而損壞，如圖2所示。同時，止回閥閥板（05）上設計有若干絲堵孔（31），可以根據工況的實際需要安裝不同數量的絲緒（30），以滿足不同情況下阻尼的需求。

隨著水位（02）的上升到B區，采取中空設計的主閥浮球（27）會因?yàn)楦×Φ脑黾佣仙鏖y閥體（08）上設計安裝有一導桿導套（09），以確保主閥浮球（27）在浮球?qū)U（20）沿導桿導套（09）的允許范圍內升降。此時，管路中的空氣會沿著圖3中通道（33）所示從此抗水錘結構設計的全通徑復合式空氣閥的大孔（35）中排出。

當水位（02）繼續上升，直到主閥浮球（27）沿導桿導套（20）被浮起到最高點處，接觸到主閥閥座（22）形成密封，避免水通過閥門溢出，此時，由主閥浮球（27）與主閥閥座（22）之間形成的密封腔（26）的壓力升高，水位（02）會沿著連接在主排氣閥B上的管接頭（10）流到微量排氣閥A中，而主閥B在形成密封后的剩余空氣會通過微量排氣閥閥蓋（16）上的小孔（17）排出，保證排氣的徹底性與充分性。此時，整個管路系統中的空氣會沿著圖4中通道(33)所示從此抗水錘結構設計的全通徑復合式空氣閥中排出。

如圖4所示，隨著水位（02）在微量排氣閥閥體（34）的中腔（18）中不斷上升，微量排氣閥A中的空氣不斷由小孔（17）排出，在水位（02）上升的同時，微量排氣閥浮球（12）也會隨之上升，從而帶動其上連接的曲柄搖桿結構：可動鉸鏈（13），以及其末端的密封組件（11）圍繞固定鉸鏈（14）做小幅度圓周上升動作，當末端上的密封組件（11）上升到小孔17的下緣時，整個微量排氣閥A形成密封，如圖5所示。此狀態下，整個空氣閥系統所有出口都處于密封狀態，無法對外排放空氣。

在圖5狀態下，若管路中的空氣已經排凈，則此密封狀態會維持下去，但水中一直會混有2%的空氣，且管路的供水不可能一直維持恒定不變的壓力或流速，所以就會一直有空氣在空氣閥系統的高點逸出，對應圖5中微量排氣閥A的腔體（18）區，由于逸出的空氣不斷增多，造成腔體（18）內壓力不斷升高，故而，水位（02）會因空氣壓力的升高而下降，水位（02）的下降會造成微量排氣閥浮球（12）的浮力下降，從而使浮球（12）下降，帶動曲柄搖桿結構：可動鉸鏈（13），以及其末端的密封組件（11）圍繞固定鉸鏈（14）做小幅度圓周下降動作，當末端上的密封組件（11）離開小孔17的下緣時，整個微量排氣閥A的密封失效，空氣再次從小孔（17）中排出。回到圖4的排氣狀態。

在系統正常工作過程中，由于空氣會不斷的從水中溢出，故而，微量排氣閥A的小孔（17）會一直重復上文所述的密封、開啟動作，以維持整個系統的平衡狀態。

若管路系統斷電、上游供水系統損壞、設備檢修等情況，圖5中的水位（02）會因水壓不足而快速下降，此時，微量排氣閥浮球（12）下降，帶動曲柄搖桿結構：可動鉸鏈（13），以及其末端的密封組件（11）圍繞固定鉸鏈（14）做小幅度圓周下降動作，使末端上的密封組件（11）離開小孔17的下緣，外界空氣由小孔（17）流回管路系統，同時，主閥B的主閥浮球（27）所受的浮力也會因水位（02）的快速下降而快速降低，主閥浮球（27）會帶動浮球?qū)U（20）沿著導桿導套（09）快速下降，脫離主閥閥座（22），外界空氣會迅速的從大孔（35）流回管路，以補充系管路的壓力，防止管路系統真空，被大力壓力損壞。如圖6中氣路33’所示。

在水位（02）的回落過程中，若水中混有其它雜質，會通過主閥閥體（08）上的排污口（28）流出，達到自清潔的作用。

本實用新型的優點是：結構模塊化設計，模塊由A微量排氣閥，B主排氣閥,C抗水錘靜音止回閥三部分組成，根據工況需要，三部分可以單獨使用，也可兩兩組合使用，比如工況不需要微量排氣閥A，則可由B主排氣閥與C抗水錘靜音止回閥組合使用。進排氣性能穩定可靠，具備更靈活的組合方式以應用在不同的工況，維護簡單，加工制造容易，在保證強大穩定的排氣、進氣性能下，成本更低。

附圖說明

圖1是現有空氣閥的一般結構圖。

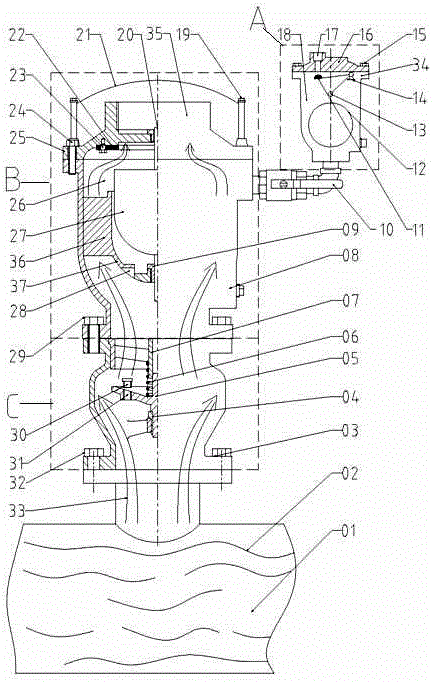

圖2是本實用新型抗水錘全通徑復合式空氣閥結構圖-管路供水狀態。

圖3是本實用新型抗水錘全通徑復合式空氣閥結構圖-水位上升到主閥B區狀態。

圖4是本實用新型抗水錘全通徑復合式空氣閥結構圖-水位上升到主閥B區，主閥B處于密封狀態，同時水位上升到微量排氣閥A區狀態。

圖5是本實用新型抗水錘全通徑復合式空氣閥結構圖-水位上升到主閥B區，主閥B處于密封狀態。同時水位上升到微量排氣閥A區，微量排氣閥A處于密封狀態。

圖6是本實用新型抗水錘全通徑復合式空氣閥結構圖-管路停止供水，空氣閥系統進入吸氣狀態。

其中，C是抗水錘靜音止回閥總成 ,其由止回閥體(03)、止回閥導套(04)、止回閥板(05)、止回閥彈簧(06)、止回閥座(07)、絲堵(30)、緊固件Ⅲ(32)組成；止回閥導套(04)通過螺紋安裝在止回閥體(03)上，止回閥閥板(05)與止回閥閥座(07)之間安裝有止回閥彈簧(06)，通過調整止回閥彈簧(06)的剛度可以改變止回閥閥板(05)受到?jīng)_擊時的關閉力，止回閥閥板(05)上設計有若干絲堵孔(31)，可以用來安裝絲堵(30)（選裝），通過控制絲堵(30)的數量，改變止回閥板(05)的流通面積，使止回閥閥板(05)可以承受不同的沖擊力。

B是主排氣閥，其由主閥體(08)、導桿導套(09)、主閥浮球(27)、主閥蓋(25)、緊固件Ⅱ(24)、主閥座固定螺釘(23)、主閥座(22)、防護罩(21)、浮球?qū)U(20)、防護罩緊固件(19)組成；導桿導套(09)產用螺紋連接到主閥體(08)上，主閥體(08)內設計有一杯形中腔（37），杯形中腔（37）通過筋（36）與主閥體（08）相連，杯形中腔（37）下端設計有一個排污口(28)，浮球?qū)U(20)通過焊接方式與主閥浮球(27)構成一體，主閥座(22)通過主閥座固定螺釘(23)與主閥蓋(25)連接，主閥蓋上設計有一大孔（35）用于排出管路中的空氣。

A是微量排氣閥，其由微量排氣閥閥體(34)，微量排氣閥閥蓋(16)，緊固件Ⅰ(15)，固定絞鏈(14)，可動鉸鏈(13)，微量排氣閥浮球(12)，密封組件(11)組成。微量排氣閥閥蓋(16)上設計有一小孔（17），也可排放少量空氣，微量排氣閥浮球（12）上連接有可動鉸鏈（13），固定鉸鏈（14）以及其末端的密封組件（11），構成曲柄搖桿結構，微量排氣閥A通過管接頭（10）與主閥B相連接。

具體實施方式

包括止回閥體03、止回閥導套04、止回閥板05、止回閥彈簧06、止回閥座07、絲堵30、緊固件Ⅲ32組成；止回閥導套04通過螺紋安裝在止回閥體03上，其特征在于：抗水錘全通徑復合式空氣閥由微量排氣閥A，主排氣閥B,抗水錘靜音止回閥C三部分組成，止回閥閥板05與止回閥閥座07之間安裝有止回閥彈簧06，通過調整止回閥彈簧06的剛度可以改變止回閥閥板05受到?jīng)_擊時的關閉力，止回閥閥板05上設計有若干絲堵孔31，可以用來安裝絲堵30，通過控制絲堵30的數量，改變止回閥板05的流通面積，使止回閥閥板05可以承受不同的沖擊力，止回閥體03上方連接主排氣閥B，主排氣閥B由主閥體08、導桿導套09、主閥浮球27、主閥蓋25、緊固件Ⅱ24、主閥座固定螺釘23、主閥座22、防護罩21、浮球?qū)U20、防護罩緊固件19組成；導桿導套09產用螺紋連接到主閥體08上，主閥體08內設計有一杯形中腔37，杯形中腔37通過筋36與主閥體08相連，杯形中腔37下端設計有一個排污口28，浮球?qū)U20通過焊接方式與主閥浮球27構成一體，主閥座22通過主閥座固定螺釘23與主閥蓋25連接，主閥蓋上設計有一大孔35用于排出管路中的空氣，主閥B通過管接頭10與微量排氣閥A。

微量排氣閥A其由微量排氣閥閥體34，微量排氣閥閥蓋16，緊固件Ⅰ15，固定絞鏈14，可動鉸鏈13，微量排氣閥浮球12，密封組件11組成，微量排氣閥閥蓋16用緊固件15固定在微量排氣閥閥體34上，微量排氣閥閥蓋16上設計有一小孔17，可排放少量空氣，微量排氣閥浮球12上連接有可動鉸鏈13，固定鉸鏈14以及其末端的密封組件11，構成曲柄搖桿結構。

當管道01開始供水時，水位02會逐漸上升到圖2所示的位置，此時，整個管路系統中的空氣會沿著圖2中通道33所示從此抗水錘結構設計的全通徑復合式空氣閥中排出，如果此時水位02上升過快，止回閥閥板05就會被氣流起或水流沖擊而沿著止回閥閥座07上升，止回閥彈簧06會給止回閥閥板05一個作用力，防止止回閥閥板05過快上升而于止回閥閥座07發生撞擊而損壞，如圖2所示。同時，止回閥閥板05上設計有若干絲堵孔31，可以根據工況的實際需要安裝不同數量的絲緒30，以滿足不同情況下阻尼的需求。

隨著水位02的上升到B區，采取中空設計的主閥浮球27會因?yàn)楦×Φ脑黾佣仙鏖y閥體08上設計安裝有一導桿導套09，以確保主閥浮球27在浮球?qū)U20沿導桿導套09的允許范圍內升降。此時，管路中的空氣會沿著圖3中通道33所示從此抗水錘結構設計的全通徑復合式空氣閥的大孔35中排出。

當水位02繼續上升，直到主閥浮球27沿導桿導套20被浮起到最高點處，接觸到主閥閥座22形成密封，避免水通過閥門溢出，此時，由主閥浮球27與主閥閥座22之間形成的密封腔26的壓力升高，水位02會沿著連接在主閥B上的管接頭10流到微量排氣閥A中，而主閥B在形成密封后的剩余空氣會通過微量排氣閥閥蓋16上的小孔17排出，保證排氣的徹底性與充分性。此時，整個管路系統中的空氣會沿著圖4中通道33所示從此抗水錘結構設計的全通徑復合式空氣閥中排出。

如圖4所示，隨著水位02在微量排氣閥閥體34的中腔18中不斷上升，微量排氣閥A中的空氣不斷由小孔17排出，在水位02上升的同時，微量排氣閥浮球12也會隨之上升，從而帶動其上連接的曲柄搖桿結構：可動鉸鏈13，以及其末端的密封組件11圍繞固定鉸鏈14做小幅度圓周上升動作，當末端上的密封組件11上升到小孔17的下緣時，整個微量排氣閥A形成密封，如圖5所示。此狀態下，整個空氣閥系統所有出口都處于密封狀態，無法對外排放空氣。

在圖5狀態下，若管路中的空氣已經排凈，則此密封狀態會維持下去，但水中一直會混有2%的空氣，且管路的供水不可能一直維持恒定不變的壓力或流速，所以就會一直有空氣在空氣閥系統的高點逸出，對應圖5中微量排氣閥A的腔體18區，由于逸出的空氣不斷增多，造成腔體18內壓力不斷升高，故而，水位02會因空氣壓力的升高而下降，水位02的下降會造成微量排氣閥浮球12的浮力下降，從而使浮球12下降，帶動曲柄搖桿結構：可動鉸鏈13，以及其末端的密封組件11圍繞固定鉸鏈14做小幅度圓周下降動作，當末端上的密封組件11離開小孔17的下緣時，整個微量排氣閥A的密封失效，空氣再次從小孔17中排出。回到圖4的排氣狀態。

在系統正常工作過程中，由于空氣會不斷的從水中溢出，故而，微量排氣閥A的小孔17會一直重復上文所述的密封、開啟動作，以維持整個系統的平衡狀態。

若管路系統斷電、上游供水系統損壞、設備檢修等情況，圖5中的水位02會因水壓不足而快速下降，此時，微量排氣閥浮球12下降，帶動曲柄搖桿結構：可動鉸鏈13，以及其末端的密封組件11圍繞固定鉸鏈14做小幅度圓周下降動作，使末端上的密封組件11離開小孔17的下緣，外界空氣由小孔17流回管路系統，同時，主閥B的主閥浮球27所受的浮力也會因水位02的快速下降而快速降低，主閥浮球27會帶動浮球?qū)U20沿著導桿導套09快速下降，脫離主閥閥座22，外界空氣會迅速的從大孔35流回管路，以補充系管路的壓力，防止管路系統真空，被大力壓力損壞。如圖6中氣路33’所示。

在水位02的回落過程中，若水中混有其它雜質，會通過主閥閥體08上的排污口28流出，達到自清潔的作用。
