本申請涉及一種螺栓，尤其涉及一種易拆卸錐形螺栓。

背景技術：

螺栓，在建筑行業中普遍應用。在建筑行業中，澆筑混凝土墻時經常使用螺栓來固定模板及材料，在使用過程中螺栓容易與混凝土墻黏合在一起，難以拆除；故螺栓在與混凝土墻接觸的時候，需要人工套上PVC膠管或膠杯來阻隔混凝土墻與螺栓直接接觸。

每次人工套上PVC膠管或膠杯都需要花費大量的時間，并且待混凝土墻凝固后，由于PVC膠管或膠杯較輕薄，工人需要較長時間使其與混凝土墻分離。每次使用后PVC膠管或膠杯報廢率較高，造成材料浪費及建造成本增加。并且現有的螺栓是圓柱結構，與混凝土墻脫離時，會在混凝土墻留下一個圓柱式的孔洞，較難補上混凝土。

技術實現要素：

針對現有技術中的不足，本申請的目的是提供一種易拆卸錐形螺栓。

為解決上述技術問題，本申請揭示了一種易拆卸錐形螺栓，包括螺栓本體，螺栓本體為錐體，其頂部的直徑大于其底部的直徑，螺栓本體的底部具有第一固定結構，第一固定結構具有螺母及第一固定塊，螺母螺設于螺栓本體的底部的螺紋，第一固定塊設置于螺栓本體的底部，并位于螺母的上方，螺栓本體的頂部具有第二固定結構，第二固定結構具有第二固定塊及折彎件，第二固定塊設置于螺栓本體的頂部，折彎件設置于螺栓本體的頂部，并位于第二固定塊的上方。

根據本實用新型的一實施方式，上述第一固定結構包括螺母，螺母螺設于螺栓本體的底部的螺紋。

根據本實用新型的一實施方式，上述第一固定結構還包括第一固定塊，第一固定塊設置于螺栓本體的底部，并位于螺母的上方。

根據本實用新型的一實施方式，上述第一固定結構設置于螺栓本體的底部，并包括第一螺紋柱及螺設于第一螺紋柱的第一螺母。

根據本實用新型的一實施方式，上述第二固定結構設置于螺栓本體的頂部，并包括第二螺紋柱及螺設于第二螺紋柱的第二螺母。

根據本實用新型的一實施方式，上述螺栓本體為45號鋼。

根據本實用新型的一實施方式，上述螺栓本體的長度介于200毫米至1500毫米之間。

根據本實用新型的一實施方式，上述折彎件為45號鋼。

與現有技術相比，本申請可以獲得包括以下技術效果：

本申請的易拆卸錐形螺栓結構簡單，易拆卸錐形螺栓安裝方便，節省安裝時間及安裝輔料；且螺栓本體為錐體，待混凝土墻凝固后，拆卸易拆卸錐形螺栓時，可以快速拆卸，不需要較大的外力的情況下，即可拆卸易拆卸錐形螺栓。

附圖說明

此處所說明的附圖用來提供對本申請的進一步理解，構成本申請的一部分，本申請的示意性實施例及其說明用于解釋本申請，并不構成對本申請的不當限定。在附圖中：

圖1是本申請一實施例的易拆卸錐形螺栓的示意圖。

圖2是本申請一實施例的易拆卸錐形螺栓的使用狀態圖。

圖3是本申請另一實施例的易拆卸錐形螺栓的示意圖。

圖4是本申請另一實施例的易拆卸錐形螺栓的使用狀態圖。

具體實施方式

以下將以圖式揭露本申請的多個實施方式，為明確說明起見，許多實務上的細節將在以下敘述中一并說明。然而，應了解到，這些實務上的細節不應用以限制本申請。也就是說，在本申請的部分實施方式中，這些實務上的細節是非必要的。此外，為簡化圖式起見，一些習知慣用的結構與組件在圖式中將以簡單的示意的方式繪示之。

關于本文中所使用之“第一”、“第二”等，并非特別指稱次序或順位的意思，亦非用以限定本申請，其僅僅是為了區別以相同技術用語描述的組件或操作而已。

請參考圖1，圖1是本申請一實施例的易拆卸錐形螺栓1的示意圖。如圖所示，易拆卸錐形螺栓1包括螺栓本體11，螺栓本體11為錐體，其頂部的直徑大于其底部的直徑，螺栓本體11的底部具有第一固定結構111，螺栓本體11的頂部具有第二固定結構112。本實施例的第一固定結構111包括螺母1111，螺母1111螺設于螺栓本體11的底部的螺紋1112。本實施例的第一固定結構111還包括第一固定塊1113，第一固定塊1113設置于螺栓本體11的底部，并位于第一螺母1111的上方。本實施例的第二固定結構112包括第二固定塊1121及折彎件1122，第二固定塊1121設置于螺栓本體11的頂部，折彎件1122連接螺栓本體11的頂部，并位于第二固定塊1121的上方。本實施例的第二固定塊1121及折彎件1122中擇一設置，于此不再贅述。

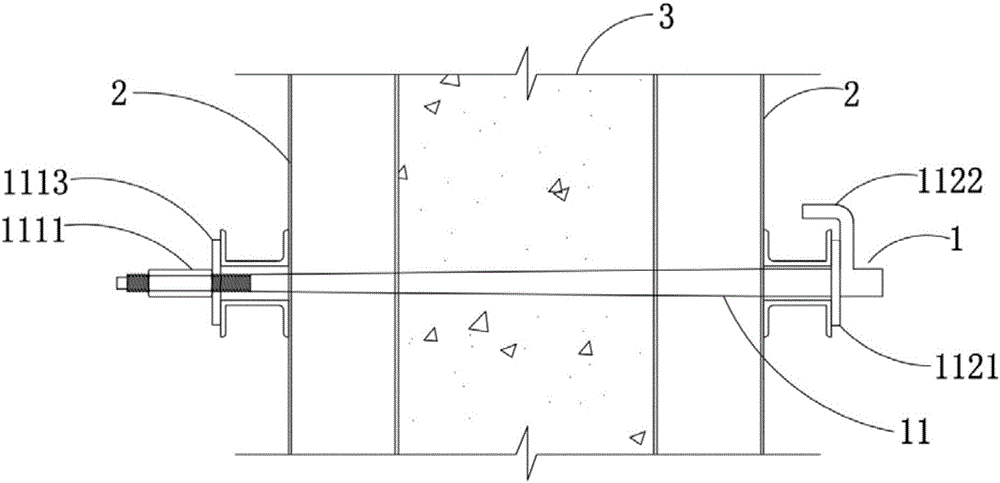

請一并參閱圖2，圖2是本申請一實施例的易拆卸錐形螺栓1的使用狀 態圖。如圖所示，本實施例的易拆卸錐形螺栓1用于固定二個建筑模板2，在澆筑混凝土墻3前，先根據需要澆筑的混凝土墻3厚度調整二個建筑模板2間的間距，再用易拆卸錐形螺栓1固定二個建筑模板2。然后將混凝土填充于二個建筑模板2間的間距，待澆筑的混凝土墻3凝固后，從二個建筑模板2上拆卸易拆卸錐形螺栓1。

復參閱圖1及圖2，于下述詳細說明本實施例的易拆卸錐形螺栓1的使用方式，安裝固定易拆卸錐形螺栓1于二個建筑模板2時，第二固定結構112的第二固定塊1121套設于螺栓本體11的頂部，螺栓本體11的底部穿過二個建筑模板2，第一固定結構111及第二固定結構112從二個建筑模板2的外側露出，同時第二固定塊1121抵接位于右側的建筑模板2的外側，折彎件1122防止第二固定塊1121從螺栓本體11的頂部脫離。第一固定結構111的第一固定塊1113套設于螺栓本體11的底部，并抵接位于左側的建筑模板2的外側，螺母1111螺設于螺栓本體11的底部的螺紋1112，固定第一固定塊1113及第二固定塊1121抵接于二個建筑模板2的外側。上述于螺母1111螺設于螺栓本體11的過程中，折彎件1122固定螺栓本體11，避免螺栓本體11轉動。

二個建筑模板2固定后，灌入混凝土于二個建筑模板2的間距，并于二個建筑模板2間形成混凝土墻3，接著卸除二個建筑模板2。首先，擰開螺母1111，然后取出第一固定塊1113。接著施加外力于螺栓本體11的底部，推動螺栓本體11，螺栓本體11在外力的作用下不斷地往右側移動。最后，螺栓本體11脫離混凝土墻3，完成拆卸易拆卸錐形螺栓1及二個建筑模板2的工作。本實施例的螺栓本體11為錐體，并且螺栓本體11頂部的直徑大于其底部的直徑，螺栓本體11與混凝土墻3直接接觸，在螺栓本體11脫離混凝土墻3時，施加外力于螺栓本體11的底部，錐體結構在螺栓本體11不斷地往右側移動的時候，螺栓本體11與混凝土墻3間的摩擦力不斷減小， 最后螺栓本體11完全脫離混凝土墻3，這樣不需要施加的較大的外力即可使螺栓本體11脫離混凝土墻3。并且易拆卸錐形螺栓1完全脫離混凝土墻3后，在混凝土墻3上留下錐體孔洞，用混凝土即可快速補上。

請參閱圖3及圖4，圖3是本申請另一實施例的易拆卸錐形螺栓1的示意圖，圖4是本申請另一實施例的易拆卸錐形螺栓1的使用狀態圖。如圖所示，在另一變化實施例中，第一固定結構111及第二固定結構112不同于上述實施例，第一固定結構11及第二固定結構112分別設置于螺栓本體111的底部及頂部，第一固定結構111包括第一螺紋柱1114及螺設于第一螺紋柱1114的第一螺母1115，第二固定結構112包括第二螺紋柱1123及螺設于第二螺紋柱1123的第二螺母1124。當本實施例的易拆卸錐形螺絲1固定于二個建筑模板2時，第一螺紋柱1114及第二螺紋柱1123分別穿過二個建筑模板2，第一螺母1115及第二螺母1124分別螺設第一螺紋柱1114及第二螺紋柱1123，達到固定易拆卸螺栓1于二個建筑模板2間。

上述實施例中，螺栓本體11及折彎件1122由45號鋼加工而成，當然，其二者也可以為其它材料，于此不在贅述。

上述實施例中的易拆卸錐形螺栓1的螺栓本體11的長度介于200毫米至1500毫米之間。在實際應用中，可以根據澆筑的混凝土墻3的厚度選用不同規格的易拆卸錐形螺栓1，達到根據不同的混凝土墻3厚度選用不同規格，合理選用易拆卸錐形螺栓1的目的。

綜上所述，本實用新型的一或多個實施方式中，本申請的易拆卸錐形螺栓，結構簡單，易拆卸錐形螺栓安裝方便，節省安裝時間及安裝輔料。且螺栓本體采用錐形結構，待混凝土墻凝固后，拆卸易拆卸錐形螺栓時，可以快速拆卸，不需要較大的外力的情況下，即可拆卸易拆卸錐形螺栓。

上述說明示出并描述了本申請的若干優選實施例，但如前所述，應當理 解本申請并非局限于本文所披露的形式，不應看作是對其他實施例的排除，而可用于各種其他組合、修改和環境，并能夠在本文所述實用新型構想范圍內，通過上述教導或相關領域的技術或知識進行改動。而本領域人員所進行的改動和變化不脫離本申請的精神和范圍，則都應在本申請所附權利要求的保護范圍內。
