本實用新型涉及一種多楔傳動帶，特別是應用于地坪研磨機。

背景技術：

地坪研磨機主要用于混凝土、石材、水磨石、環氧地面的研磨處理，它能有效打磨水磨石、混凝土表層及環氧砂漿層和舊的環氧地面等，現有的地坪研磨機其傳動機箱內通常采用齒輪傳動或普通V型皮帶傳動，占用空間大。

技術實現要素：

本實用新型的目的是針對以上不足之處，提供了一種多楔傳動帶。

本實用新型解決技術問題所采用的方案是，一種多楔傳動帶，包括帶體，所述帶體的工作面上均勻分布有多個三角形楔，所述三角形楔的楔底設置有楔底圓角，所述三角形楔的楔頂設置有楔頂圓角，相鄰三角形楔之間的楔距為1.6-9.4mm，所述三角形楔的楔槽深度為1.2-9.1mm，所述三角形楔的楔槽角度為40°，所述楔底圓角的半徑為0.15-0.75mm，所述楔頂圓角的半徑為0.3-0.75mm，所述帶體的工作面上經多個三角形楔配合有一體式輪軸。

進一步的，所述一體式輪軸包括輪軸本體，所述輪軸本體包括由左至右依次設置的連接軸部、過渡軸部、第一臺階軸部、傳動軸部、第二臺階軸部、末端軸部，所述連接軸部的內部開設有連接孔，所述連接孔上開設有鍵槽，所述傳動軸部的外周設置有用以與三角形楔相配合的傳動連接槽部。

進一步的，所述連接軸部與第二臺階軸部的軸徑相同，所述連接軸部、過渡軸部、第一臺階軸部、傳動軸部的軸徑依次增大，末端軸部的軸徑小于第二臺階軸部的軸徑。

進一步的，所述連接軸部的左端、第一臺階軸部的左端、第二臺階軸部的右端及末端軸部的右端均設置有倒角。

與現有技術相比，本實用新型具有以下有益效果：帶體強度好，多個三角形楔的楔面增加了摩擦力，傳動緊湊，占據空間小，有效地提高了傳動功效；一體式輪軸的結構簡單，設計合理，采用一體式結構，減少了輪軸與傳動輪之間的鍵連接工藝加工，剛性好，傳動平穩。

附圖說明

下面結合附圖對本實用新型專利進一步說明。

圖1為帶體與一體式輪軸配合的結構示意圖；

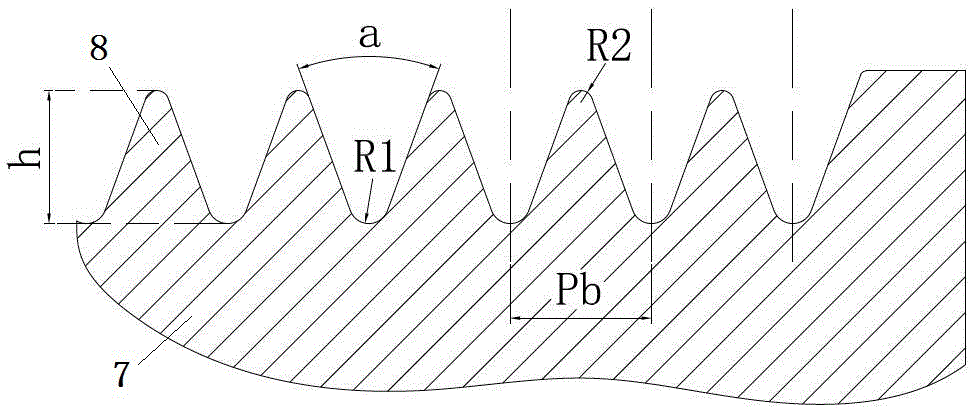

圖2為帶體的結構示意圖；

圖3為一體式輪軸的結構示意圖；

圖中：

1-連接軸部；101-連接孔；102-鍵槽；2-過渡軸部；3-第一臺階軸部；4-傳動軸部；401-傳動連接槽部；5-第二臺階軸部；6-末端軸部；7-帶體；8-三角形楔；R1楔底圓角R1；R2楔頂圓角R2；Pb楔距Pb；h楔槽深度h；a楔槽角度a。

具體實施方式

下面結合附圖和具體實施方式對本實用新型進一步說明。

如圖1～3所示，一種多楔傳動帶，包括帶體7，所述帶體的工作面上均勻分布有多個三角形楔8，所述三角形楔的楔底設置有楔底圓角R1，所述三角形楔的楔頂設置有楔頂圓角R2，相鄰三角形楔之間的楔距Pb為1.6-9.4mm，所述三角形楔的楔槽深度h為1.2-9.1mm，所述三角形楔的楔槽角度a為40°，所述楔底圓角R1的半徑為0.15-0.75mm，所述楔頂圓角R2的半徑為0.3-0.75mm，所述帶體的工作面上經多個三角形楔配合有一體式輪軸。

在本實施例中，所述一體式輪軸包括輪軸本體，所述輪軸本體包括由左至右依次設置的連接軸部1、過渡軸部2、第一臺階軸部3、傳動軸部4、第二臺階軸部5、末端軸部6，所述連接軸部的內部開設有連接孔101，所述連接孔上開設有鍵槽102，連接孔用于與動力裝置的輸出軸連接傳動，所述傳動軸部的外周設置有用以與三角形楔相配合的傳動連接槽部401，傳動連接槽部充分與三角形楔相接觸，摩擦力大，相比V型帶傳動效果更好，輪軸本體轉動更加平穩，同時使得傳動結構更加緊湊，占用空間小。

在本實施例中，為增強穩定性，所述連接軸部與第二臺階軸部的軸徑相同，所述連接軸部、過渡軸部、第一臺階軸部、傳動軸部的軸徑依次增大，末端軸部的軸徑小于第二臺階軸部的軸徑。

在本實施例中，所述連接軸部的左端、第一臺階軸部的左端、第二臺階軸部的右端及末端軸部的右端均設置有倒角。

上列較佳實施例，對本實用新型的目的、技術方案和優點進行了進一步詳細說明，所應理解的是，以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
