本實用新型涉及電器領域，特別是涉及一種用于連接電源線的維修工具安裝座。

背景技術：

隨著經濟時代的發展，電器設備已普及我們每個家庭，特別是食品垃圾處理器，它已經成為家庭生活的必需品；在日常使用過程中，食品垃圾處理器偶爾會出現故障，如設備在運轉中會殘留少量的食物，長期堆積后會加重設備負荷，導致電機轉動緩慢甚至卡死，這時需要拆裝設備內部進行清洗；然而并不是每個家庭都會配有合適的維修工具，從而拖延設備的維修時間，影響設備的正常運轉。

技術實現要素：

基于此，有必要針對目前傳統技術存在的問題，提供一種便捷的維修工具安裝座，隨機附帶給用戶一種合適的拆裝工具。

為了實現本實用新型的目的，本實用新型采用以下技術方案：

一種維修工具安裝座，用于安裝在一電源線上連接一扳手，所述維修工具安裝座包括一裝載部以及連接該裝載部的卡扣部；所述卡扣部包括自所述裝載部向外延伸的弧形的第一導向部及第二導向部；所述第一導向部與第二導向部相對設置形成具有開口的容置腔；所述裝載部的中部設有通孔，該通孔用于容納所述扳手，所述卡扣部的容置腔用于容置所述電源線。

在其中一個實施例中，所述第一導向部邊緣處設置有一向下傾斜的第一導入面，第二導向部邊緣處設置有一向上傾斜的第二導入面，第一導入面與第二導入面形成一喇叭狀缺口。

在其中一個實施例中，所述裝載部呈圓環狀設置。

在其中一個實施例中，所述裝載部的通孔的橫截面呈正六角形。

在其中一個實施例中，所述卡扣部的橫截面呈C形設置。

在其中一個實施例中，所述的維修工具安裝座還包括向外延伸二絕緣扎線，以將所述電源線多余長度的部分進行捆扎。

在其中一個實施例中，所述絕緣扎線設置在所述卡扣部上。

在其中一個實施例中，所述裝載部及卡扣部由絕緣材料一體制成。

本實用新型所述維修工具安裝座，其相比現有技術的有益效果是：該維修工具安裝座通過在垃圾處理器的電源線上增加一個扳手卡扣，隨機附帶外六角扳手，使得用戶維修方便和快捷。

附圖說明

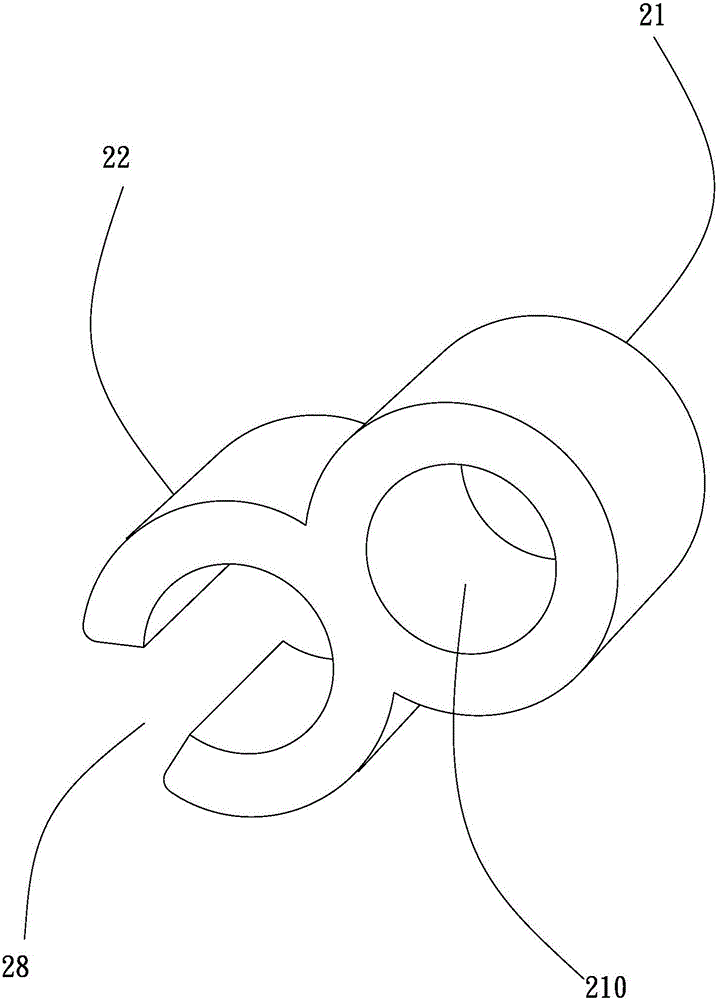

圖1為本實用新型一較佳實施例的維修工具安裝座的立體示意圖；

圖2為圖1所示的維修工具安裝座的卡扣部分的立體示意圖；

圖3為圖2所示的維修工具安裝座的卡扣部分的另一立體示意圖。

具體實施方式

為了便于理解本實用新型，下面將參照相關附圖對本實用新型進行更全面的描述。附圖中給出了本實用新型的較佳實施例。但是，本實用新型可以以許多不同的形式來實現，并不限于本文所描述的實施例。相反地，提供這些實施例的目的是使對本實用新型的公開內容的理解更加透徹全面。

需要說明的是，當元件被稱為“固定于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。

除非另有定義，本文所使用的所有的技術和科學術語與屬于本實用新型的技術領域的技術人員通常理解的含義相同。本文中在本實用新型的說明書中所使用的術語只是為了描述具體的實施例的目的，不是旨在于限制本實用新型。

請參閱圖1至圖3，為本實用新型一較佳實施例的維修工具安裝座20，用于固定在電源線10上，安裝一維修工具如扳手30；在本實施例中，所述電源線10為一家用電器的電源線，具體地為一垃圾處理器的電源線；所述扳手30為體積較小的內六角扳手。

所述維修工具安裝座20包括裝載部21及連接在所述裝載部21上的卡扣部22；所述裝載部21上具有用于容納所述扳手30的通孔210；所述卡扣部22用于扣合在所述電源線10的電線上。在本實施例中，所述維修工具安裝座20為絕緣材料一體制成，該絕緣材料可以是塑膠。

所述裝載部21呈圓環狀設置。裝載部21的中部設有通孔210，以供所述扳手30插入固定?？梢岳斫獾?，所述通孔210的橫截面可以是呈正六角形，以配合所述扳手30的形狀設置。

所述卡扣部22的橫截面呈C形設置，以卡扣電源線10的電線上。具體地，該卡扣部22包括自所述裝載部21向外延伸的弧形的第一導向部24及第二導向部23；所述第一導向部24與第二導向部22相對設置形成具有開口的容置腔25，所述容置腔25用于容置所述電源線10。該第一導向部24在開口邊緣處設置有一向下傾斜的第一導入面26，第二導向部22在開口邊緣處設置有一向上傾斜的第二導入面27，第一導入面26與第二導入面27形成一喇叭狀缺口28，所述缺口28的直徑小于所述電源線10的直徑，當受外力擠壓時，第一導向部24和第二導向部23能夠向外撐開，以使電源線10導入容置腔25內且不會損壞電源線10的絕緣皮層。

所述扳手30可為六角扳手，可用該扳手30拆裝垃圾處理器底部一個外六角螺絲，以致能夠把電機拆卸，清洗處理器中內部未能清洗到的部分。

可以理解地，在其他實施例中，所述維修工具安裝座20上還可以向外延伸二絕緣扎線，以將電源線10多余長度的電線進行捆扎。具體地，所述絕緣扎線可以設置在所述卡扣部22上。

本實用新型所述維修工具安裝座20通過在垃圾處理器的電源線10上增加一個扳手卡扣，隨機附帶外六角扳手30，使得用戶維修方便和快捷。
