本實用新型涉及固定裝置，尤其涉及一種新型螺紋緊固件固定裝置。

背景技術：

在機械設備運行過程中，設備避免不了振動，由于振動，螺紋緊固件（如螺母）容易出現松脫問題，人們經常采用鎖片、銷釘、自鎖螺母等措施來解決螺紋緊固件的松脫問題，但是實踐證明，以上措施由于無法克服其缺點，需增加具有特殊功能的鎖片、工藝或材料，而且其鎖緊功能只有一次有效，不能重復使用，特別不能在高溫或低溫環境中正常使用。

技術實現要素：

本實用新型是為了解決上述不足，提供了一種新型螺紋緊固件固定裝置。

本實用新型的上述目的通過以下的技術方案來實現：一種新型螺紋緊固件固定裝置，包括連接環，連桿和固定端頭，所述連接環側面設有自適應腰形調節孔，所述連桿一端設有卡頭并連接在自適應腰形調節孔處，連桿另一端焊接固定端頭；所述連桿分為左段桿和右段桿，左段桿和右段桿連接處均設有螺紋，并通過內螺紋套筒相連接；所述固定端頭設有固定孔。

所述固定孔為正六邊形孔。

所述自適應腰形調節孔至少為兩個，并連接有相應數量的連桿及固定端頭。

本實用新型的工作原理：固定端頭套在需要緊固的螺紋緊固件上，當連桿上的內螺紋套筒將連桿的左段桿和右段桿拉緊后，即可將螺紋緊固件固定，使其不會因為機械振動而松動；在左段桿和右段桿拉緊的過程中，連桿因各個螺紋緊固件的位置不同而會在自適應腰形調節孔上自動找到適當的位置及方向；當所有方向上的連桿都被拉緊，各個螺紋緊固件都不能再被轉動，可避免螺紋緊固件因機械震動而松動的問題。

本實用新型與現有技術相比的優點是：

（1）可靠的放松、抗震性能。當擰緊螺紋緊固件時，螺紋緊固件的擰緊力矩產生，其連桿承受應力，并產生鎖緊力，使各牙螺紋幾乎處在不受力狀態。因此，普通螺紋橫向容易有位移，從而產生松動，而本實用新型能夠很好地阻止了這種情況的發生。

（2）不受溫度劇烈變化的影響。

（3）連接環設置有自適應腰形孔，且固定端頭可以通過套筒調節距離，可適用更多使用環境。

（4）可重復使用，鎖緊效果不受影響。

附圖說明

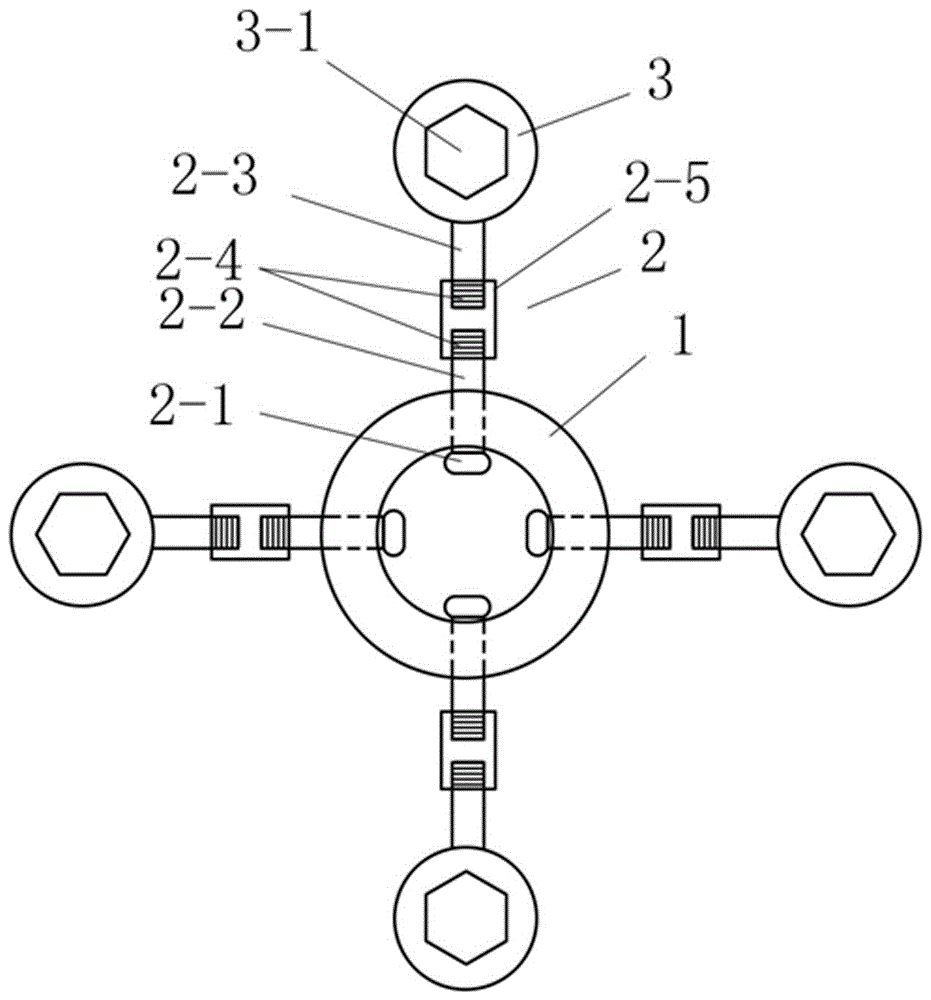

圖1是本實用新型一實施例的結構示意圖。

圖2是本實用新型另一實施例的結構示意圖。

圖3是本實用新型中連接環的側面結構示意圖。

圖4是本實用新型的使用狀態參考圖。

具體實施方式

下面結合附圖對本實用新型進一步詳述。

如圖1、圖2、圖3及圖4所示，一種新型螺紋緊固件固定裝置，包括連接環1，連桿2和固定端頭3，所述連接環1側面設有自適應腰形調節孔1-1，所述連桿2一端設有卡頭2-1并連接在自適應腰形調節孔1-1處，連桿2另一端焊接固定端頭3；所述連桿2分為左段桿2-2和右段桿2-3，左段桿2-2和右段桿2-3連接處均設有螺紋2-4，并通過內螺紋套筒2-5相連接；所述固定端頭3設有固定孔3-1。

所述固定孔3-1為正六邊形孔。

所述自適應腰形調節孔1-1至少為兩個，并連接有相應數量的連桿2及固定端頭3。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
