本實用新型涉及一種固定架，特別涉及到一種多功能固定架。

背景技術：

隨著現在信息技術的發展，小型遙控飛行器越來越受到人們的歡迎追捧，小型遙控飛行器不僅具有飛行功能，而且可以搭載攝像頭在高空中進行航拍，人們在陸地上可以通過遙控器上的監視屏實時監控航拍傳輸回來的景象；現有技術中的，有些監視屏固定在遙控器，當人們手持遙控器進行長時間航拍時，人手的負擔比較大；有些監視屏與遙控器分離，當人們需要移動時不方便同時監控飛行器的航拍情況。

技術實現要素：

本實用新型針對上述背景中的不足，現提供了一種結構簡單、既可減輕人手負擔又可以移動監控屏的多功能固定架。

其實現的技術方案如下：

一種多功能固定架，包括支架、固定裝置、萬向管和夾持部，所述支架包括一橫梁，所述橫梁的兩端向下放垂直延伸形成腳架，所述腳架與所述橫梁形成龍門結構；所述橫梁的兩端向上方傾斜延伸形成軸臂，所述軸臂與所述橫梁形成“U”字形結構；所述固定裝置的左右兩端通過軸承安裝在所述軸臂上；所述橫梁上還設有一裝配孔，所述萬向管的一端拆卸安裝在所述裝配孔中，所述萬向管的另一端與所述夾持部連接。

優選地，所述橫梁與所述腳架一體成型，所述橫梁與所述軸臂一體成型。

優選地，所述的腳架為“L”形。

優選地，所述固定裝置的上下底邊設有寬度調節裝置。

優選地，所述固定裝置與所述軸臂鉸接連接。

本實用新型的有益效果是：當進行長時間航拍時，通過萬向管和固定架的配合可以將監視屏固定在其他物體上，減輕人手的負擔；拍攝者需要移動時，拆卸萬向管，通過腳架將固定架安裝在遙控器上，方便使用者進行移動監視控制。

附圖說明

下面結合附圖和具體實施例對本實用新型作進一步詳細的說明。

圖1是本實用新型安裝有萬向管的整體結構示意圖；

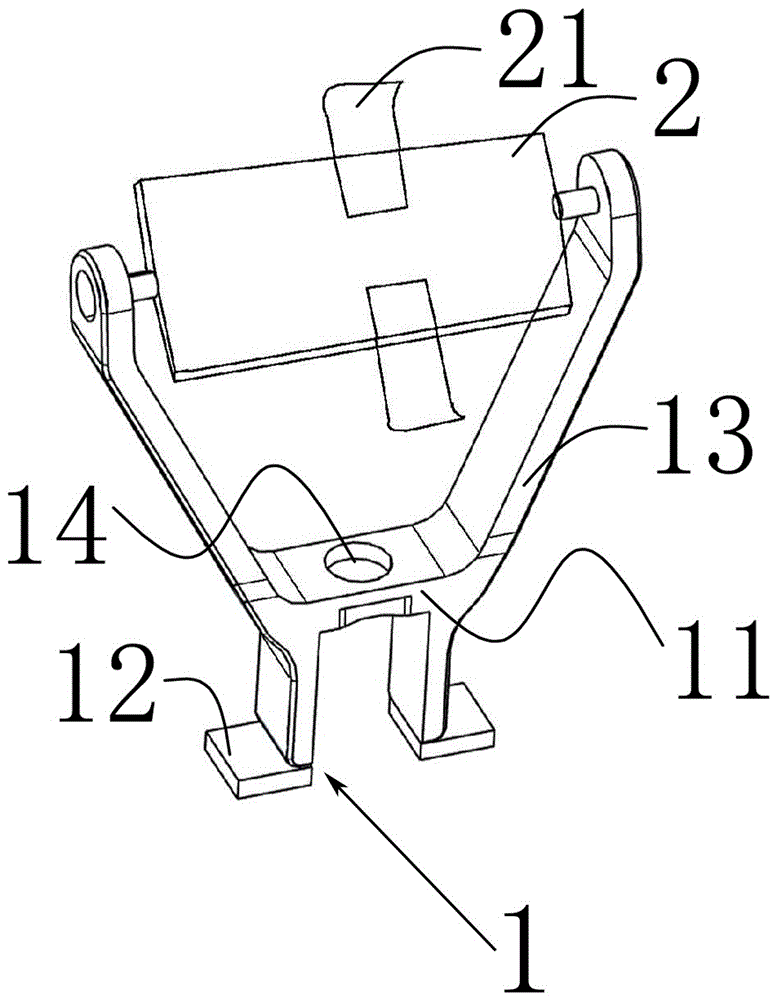

圖2是本實用新型拆卸萬向管后的整體結構示意圖。

具體實施方式

實施例1：如圖1所示的一種多功能固定架，包括支架1、固定裝置2、萬向管3和夾持部4，所述支架包括一橫梁11，所述橫梁11的兩端向下放垂直延伸形成腳架12，所述腳架12與所述橫梁11形成龍門結構；所述橫梁11的兩端向上方傾斜延伸形成軸臂13，所述軸臂13與所述橫梁11形成“U”字形結構；所述固定裝置2的左右兩端通過軸承安裝在所述軸臂13上；所述橫梁11上還設有一裝配孔14，所述萬向管3的一端拆卸安裝在所述裝配孔14中，所述萬向管3的另一端與所述夾持部4連接；優選地，所述橫梁11與所述腳架12一體成型，所述橫梁11與所述軸臂13一體成型；所述的腳架12為“L”形；所述固定裝置2的上下底邊設有寬度調節裝置21，可用于夾緊固定監視屏；所述固定裝置2與所述軸臂13鉸接連接；所述的腳架12為“L”形；萬向管3是可以隨意彎曲軟管，所述固定裝置2可以在軸臂13之間轉動，調整監視屏角度，當進行長時間航拍時，通過夾持部4、萬向管3和支架1的配合可以將監視屏固定在其他物體上，減輕人手的負擔。

實施例2：參考圖2所述的一種多功能固定架，包括支架1和固定裝置2，拍攝者需要移動時，拆卸萬向管3，通過腳架12將支架1安裝在遙控器上，方便拍攝者通過固定裝置2上的監視屏可對小型飛行器進行移動監視控制。

根據上述說明書的揭示和啟示，本實用新型所屬領域的技術人員還可以對上述實施方式進行適當的變更和修改。因此，本實用新型并不局限于上述揭示和描述的具體實施方式，凡基于本專利所作的各種機構的基本變換，也應當納入本實用新型的權利要求的保護范圍內。此外，盡管本說明書中使用了一些特定的術語，但這些術語只是為了更方便說明，并不能對本實用新型構成任何限制。
