本實用新型涉及一種堵頭，更具體的說是涉及一種用于衛浴的堵頭。

背景技術：

堵頭是用于封閉管道不需要的管口的常用零配件，堵頭通常由一個金屬毛坯加工而成，且通常暴露在外，容易受到碰撞，碰撞后容易使其螺紋結構因振動而松掉，發生泄漏。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種堵頭，其上設置有緩震環。

為實現上述目的，本實用新型提供了如下技術方案：一種用于衛浴的堵頭，包括桿件和固定在桿件一端的頭部，所述桿件的外壁上設置有螺紋脊，其特征在于：所述桿件背向頭部的一端開設有容納孔，所述頭部呈圓柱狀，所述頭部背向桿件的一端固定有連接柱，所述連接柱向背向桿件的方向延伸并向內收縮，所述連接柱背向桿件的一端固定有卡接環，所述卡接環背向桿件的一端開設有內六角孔，所述卡接環和頭部的直徑大于連接柱，所述連接柱的兩端分別與頭部和卡接環連接，形成卡接槽，所述卡接槽上設置有緩震環。

作為本實用新型的進一步改進，所述卡接件包括圓環，所述圓環上軸向開設有容納槽，所述容納槽內設置有用于卡入卡接槽內的卡塊。

作為本實用新型的進一步改進，所述卡塊的數量不少于4個，均勻分布在容納槽內。

作為本實用新型的進一步改進，所述卡塊上設置有圓弧面。

作為本實用新型的進一步改進，所述卡塊與容納槽的內壁之間設置有間隔。

作為本實用新型的進一步改進，所述桿件上設置有圓墊，所述圓墊上設置有用于卡住螺紋脊的凸沿。

本實用新型的有益效果，在頭部上設置緩震環，在堵頭受到碰撞時，吸收碰撞產生的沖擊力，減小因沖擊力產生的震動，避免堵頭因震動產生泄漏。設置有卡接槽用于安裝緩震環。頭部上開設內六角孔，與扳手配合方便安裝。

附圖說明

圖1為堵頭的結構圖；

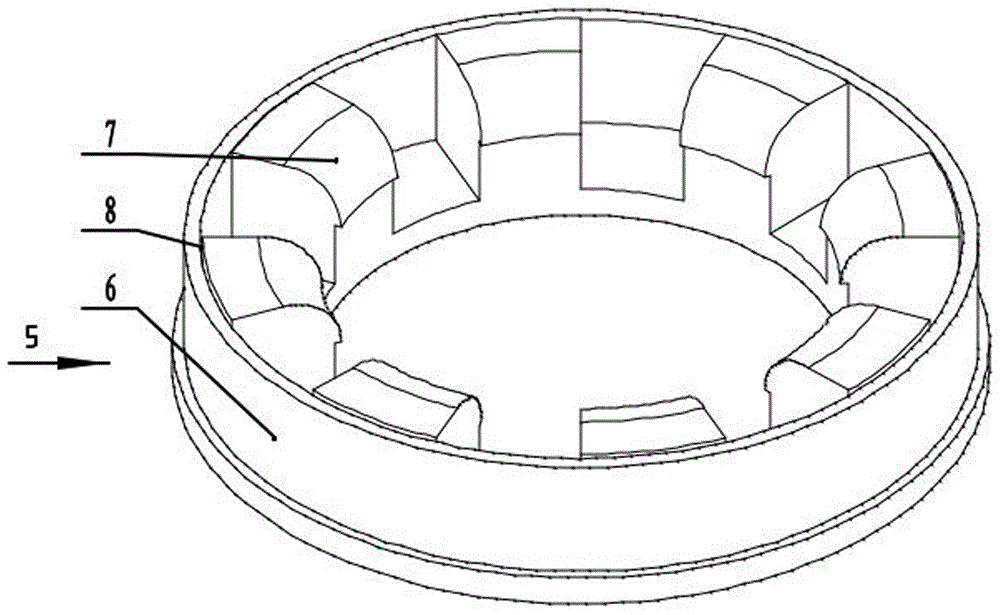

圖2為緩震環的結構圖。

具體實施方式

下面將結合附圖所給出的實施例對本實用新型做進一步的詳述。

參照圖1和圖2所示，本實施例的一種用于衛浴的堵頭，包括桿件1和固定在桿件1一端的頭部2，所述桿件1的外壁上設置有螺紋脊，其特征在于：所述桿件1背向頭部2的一端開設有容納孔，所述頭部2呈圓柱狀，所述頭部2背向桿件1的一端固定有連接柱3，所述連接柱3向背向桿件1的方向延伸并向內收縮，所述連接柱3背向桿件1的一端固定有卡接環11，所述卡接環11背向桿件1的一端開設有內六角孔，所述卡接環11和頭部2的直徑大于連接柱3，所述連接柱3的兩端分別與頭部2和卡接環11連接，形成卡接槽4，這樣設計卡接槽4，在實現卡住緩震環5功能的同時減少加工量，節約成本，所述卡接槽4上設置有緩震環5。在頭部2上設置緩震環5，在堵頭受到碰撞時，吸收碰撞產生的沖擊力，減小因沖擊力產生的震動，避免堵頭因震動產生泄漏，設置有卡接槽4用于安裝緩震環5，結構簡單，加工方便。

作為改進的一種具體實施方式，所述緩震環5包括圓環6，所述圓環6上軸向開設有容納槽，所述容納槽內設置有用于卡入卡接槽4內的卡塊7，卡塊7卡入卡接槽4內，將緩震環5固定在頭部2上，結構簡單，連接方便。

作為改進的一種具體實施方式，所述卡塊7的數量不少于4個，均勻分布在容納槽內，將力均勻分布，是緩震環5更穩定地安裝在卡接槽4上。

作為改進的一種具體實施方式，所述卡塊7上設置有圓弧面，在卡塊7卡入卡接槽4時，光滑過渡，使卡塊7更方便地卡入卡接槽4。

作為改進的一種具體實施方式，所述卡塊7與容納槽的內壁之間設置有間隔8，在卡塊7卡入卡接槽4時，留有間閣，使卡塊7能徑向向外變形，方便卡塊7卡人卡接槽4。

作為改進的一種具體實施方式，所述桿件1上設置有圓墊9，所述圓墊9上設置有用于卡住螺紋脊的凸沿10，所述凸沿10北向頭部2設置，設置圓墊9，提高堵頭的與外部管道連接出的密封性能，圓墊9上設凸沿10，凸沿10卡住螺紋脊，在安裝的時候防止圓墊9滑動，影響安裝。

綜上所述，本實用新型在堵頭上設置緩震環，吸收堵頭受到的沖擊力，避免堵頭密封處泄漏。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
