本實用新型涉及一種連接器，更確切地說，是一種不銹鋼繩快速連接器。

背景技術：

不銹鋼繩在進行連接時，一般采用螺釘固定的夾板，并利用扳手進行緊固，頗為麻煩。

技術實現要素：

本實用新型主要是解決現有技術所存在的技術問題，從而提供一種不銹鋼繩快速連接器。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

一種不銹鋼繩快速連接器，其特征在于，所述的不銹鋼繩快速連接器包含一第二連接頭和一第一連接頭，所述的第一連接頭可分離地與所述的第二連接頭相連接，所述的第一連接頭包含一管狀的第一連接管，所述的第一連接管的內壁上設有一第一連接螺紋，所述的第一連接管的尾部設有一引導蓋板，所述的引導蓋板的中心設有一引導繩孔，所述的第二連接頭包含一環形的連接環和一第二連接螺柱，所述的第二連接螺柱的外壁上設有一第二連接螺紋，所述的第二連接螺柱的外壁上對稱地設置一對放繩槽，所述的放繩槽內設有一由穿繩孔組成的穿繩孔陣列，所述的第二連接螺紋與所述的第一連接螺紋相配合。

作為本實用新型較佳的實施例，所述的第二連接頭和第一連接頭均為不銹鋼一體成型。

本實用新型的不銹鋼繩快速連接器具有以下優點：使用時，使用者將不銹鋼繩的頭部從第一連接頭的引導繩孔中穿入第一連接頭，然后依次上下穿過第二連接頭的多個穿繩孔，再將不銹鋼繩的頭部從引導繩孔中穿出。最后，利用第二連接螺紋與第一連接螺紋，將第一連接頭旋緊到第二連接頭上。由于不銹鋼繩在多個穿繩孔中上下貫穿，拉動時能自動收緊，無需任何固定螺釘，連接牢固可靠。該不銹鋼繩快速連接器結構簡單，效果明顯，成本低廉，實用性強。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的不銹鋼繩快速連接器的立體結構示意圖；

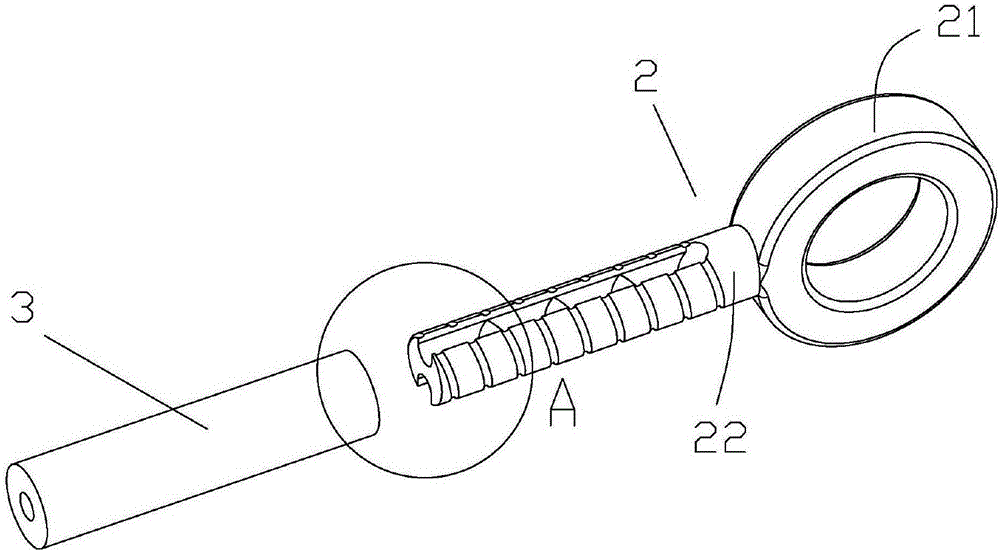

圖2為圖1中的不銹鋼繩快速連接器的立體結構分解示意圖；

圖3為圖2中的不銹鋼繩快速連接器的A區域的細節放大示意圖；

圖4為圖2中的不銹鋼繩快速連接器的第二連接頭的立體結構示意圖；

圖5為圖2中的不銹鋼繩快速連接器的第一連接頭的立體結構示意圖；

圖6為圖5中的第一連接頭沿B-B線的剖視圖；

其中，

1、不銹鋼繩快速連接器；2、第二連接頭；21、連接環；22、第二連接螺柱；23、第二連接螺紋；24、放繩槽；25、穿繩孔；3、第一連接頭；31、第一連接管；32、引導蓋板；33、引導繩孔；34、第一連接螺紋。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

如圖1至圖6所示，該不銹鋼繩快速連接器1包含一第二連接頭2和一第一連接頭3，該第一連接頭3可分離地與該第二連接頭2相連接，該第一連接頭3包含一管狀的第一連接管31，該第一連接管31的內壁上設有一第一連接螺紋34，該第一連接管31的尾部設有一引導蓋板32，該引導蓋板32的中心設有一引導繩孔33，該第二連接頭2包含一環形的連接環21和一第二連接螺柱22，該第二連接螺柱22的外壁上設有一第二連接螺紋23，該第二連接螺柱22的外壁上對稱地設置一對放繩槽24，該放繩槽24內設有一由穿繩孔25組成的穿繩孔陣列，該第二連接螺紋23與該第一連接螺紋34相配合。

該第二連接頭2和第一連接頭3均為不銹鋼一體成型。

使用時，如圖1和圖2所示，使用者將不銹鋼繩的頭部從第一連接頭3的引導繩孔33中穿入第一連接頭3，然后依次上下穿過第二連接頭2的多個穿繩孔25，再將不銹鋼繩的頭部從引導繩孔33中穿出。最后，利用第二連接螺紋23與第一連接螺紋34，將第一連接頭3旋緊到第二連接頭2上。由于不銹鋼繩在多個穿繩孔25中上下貫穿，拉動時能自動收緊，無需任何固定螺釘，連接牢固可靠。

該不銹鋼繩快速連接器結構簡單，效果明顯，成本低廉，實用性強。

不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
