本實用新型涉及給排水管技術領域，尤其涉及一種PVC給排水管。

背景技術：

傳統的管道大多為鑄鐵管、鍍鋅鋼管、水泥管、混凝土管等，與傳統管道相比，塑料管材具有節能節材、環保、輕質高強、耐腐蝕、內壁光滑不結垢、施工和維修簡便、使用壽命長等優點，廣泛應用于建筑給排水、城鄉給排水、城市燃氣、電力和光纜護套、工業流體輸送、農業灌溉等建筑業、市政、工業和農業領域。塑料管道是化學建材眾多組成部分中的一個重要分支，從使用化工材料的不同分類上看，塑料管道可分為聚氯乙烯(polyvinyl chloride,簡稱PVC)管、聚乙烯(polyethylene,簡稱PE)管等

現有技術提供了一種給排水管，如圖1、圖2所示，該給排水管包括PVC外層01和PVC內層02，且PVC外層01和PVC內層02通過加強筋04固定連接在一起；PVC外層01和PVC內層02之間設置鋼筒03，鋼筒03的外壁上均勻設置3-4排通孔，方便加強筋04的形成。該給排水管將PVC管的耐腐蝕性和鋼筒的高硬度性等特性結合在一起，大大提高了管道的使用壽命。PVC外層01的內部以及鋼筒03的兩側均設置減震層05，減少管道在運輸和使用過程的損壞。

盡管PVC管道具有性能優異、施工簡單、運行可靠、維修方便、使用壽命長、投資成本低等優點，但是，PVC材料其本身的彈性模量低，強度低，受力后變形大，低溫環境下管道容易開裂而造成漏水。另外，排放的污水中常常包括大量泥漿、污垢等固體顆粒，同時還包括一些強腐蝕性的化學品，因此，普通的PVC排水管常常發生管道堵塞或因腐蝕而發生漏水現象。

技術實現要素：

為克服相關技術中存在強度低、不耐腐蝕、易堵塞凍裂導致管道漏水的問題，本實用新型提供一種PVC給排水管。

為了解決上述技術問題，本實用新型提供如下技術方案：

本實用新型提供的PVC給排水管包括管體，所述管體包括PVC外管和PVC內管，其中：

所述PVC外管和PVC內管之間設置增強層，且所述PVC外管和PVC內管通過所述增強層固定連接；

所述PVC內管的內部設置防水防腐蝕層，且所述PVC內管的內壁和所述防水防腐蝕層的外壁相接觸；

所述PVC外管的外部設置管道保溫層，且所述PVC外管的外壁和所述管道保溫層的內壁相接觸；

所述管道保溫層的外部設置耐磨層，且所述管道保溫層的外壁和耐磨層的內壁相接觸。

優選的，上述PVC給排水管中，所述增強層包括金屬絲網層，且所述PVC外管、PVC內管和金屬絲網層是一體式成型。

優選的，上述PVC給排水管中，所述防水防腐蝕層包括聚四氟乙烯層。

優選的，上述PVC給排水管中，所述防水防腐蝕層上設置導流槽，且所述導流槽的形狀為螺旋形。

優選的，上述PVC給排水管中，所述管道保溫層包括橡塑保溫材料層。

優選的，上述PVC給排水管中，所述耐磨層包括PP層、HDPE層。

優選的，上述PVC給排水管中，所述防水防腐蝕層的內壁光滑，所述耐磨層的外表面均勻設置若干凸起。

優選的，上述PVC給排水管中，所述耐磨層的外表面設置螺旋波紋。

優選的，上述PVC給排水管中，所述PVC給排水管的截面形狀為圓形，且其外徑尺寸為25-335毫米。

本實用新型提供的技術方案可以包括以下有益效果：

本實用新型提供的PVC給排水管包括管體，管體包括PVC外管和PVC內管，PVC外管和PVC內管之間設置增強層，且PVC外管和PVC內管通過增強層固定連接，大大增加了PVC外管和PVC內管的強度；PVC內管的內部設置防水防腐蝕層，且PVC內管的內壁和防水防腐蝕層的外壁相接觸，從而避免管道內泥漿、污垢等堵塞或強腐蝕性化學品腐蝕管道，進而造成管道漏水；PVC外管的外部設置管道保溫層，且PVC外管的外壁和管道保溫層的內壁相接觸，可以對管道進行保溫，防止寒冷環境下管道凍裂漏水；管道保溫層的外部設置耐磨層，且管道保溫層的外壁和耐磨層的內壁相接觸，對管道進行保護，防止管道在運輸或使用過程中磨損。本實用新型提供的PVC給排水管通過增強層、防水防腐蝕層、管道保溫層和耐磨層，大大提高了管道的強度、防腐蝕性、防凍防堵性，延長了管道的使用壽命。

應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本實用新型。

附圖說明

此處的附圖被并入說明書中并構成本說明書的一部分，示出了符合本實用新型的實施例，并與說明書一起用于解釋本實用新型的原理。

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，對于本領域普通技術人員而言，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為現有技術提供的一種給排水管的截面結構示意圖；

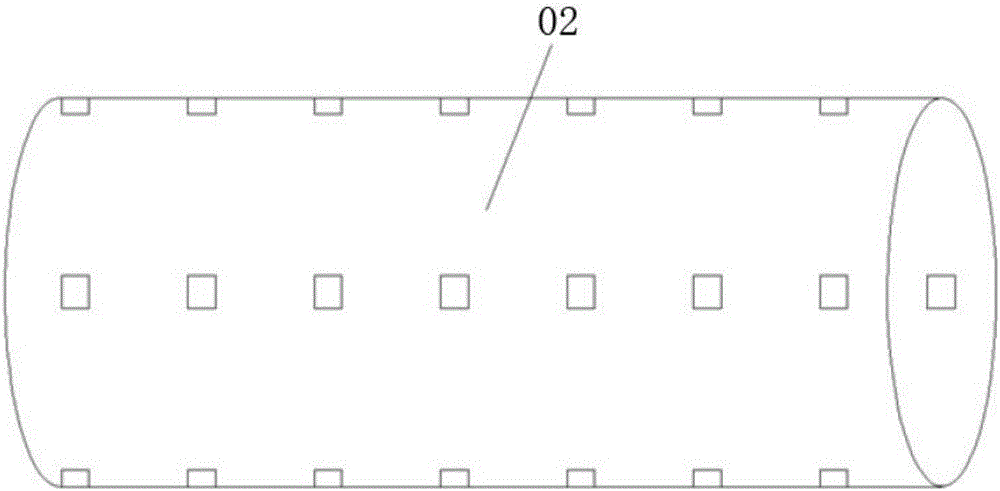

圖2為現有技術提供的一種給排水管中鋼筒的結構示意圖；

圖3為本實用新型實施例提供的一種PVC給排水管的截面結構示意圖；

圖4為本實用新型實施例提供的一種PVC給排水管的剖面結構示意圖；

圖5為本實用新型實施例提供的另一種PVC給排水管的截面結構示意圖；

圖1-圖5符號表示：

1-PVC外管，2-PVC內管，3-增強層，4-防水防腐蝕層，5-管道保溫層，6-耐磨層，7-導流槽。

具體實施方式

這里將詳細地對示例性實施例進行說明，其示例表示在附圖中。下面的描述涉及附圖時，除非另有表示，不同附圖中的相同數字表示相同或相似的要素。以下示例性實施例中所描述的實施方式并不代表與本實用新型相一致的所有實施方式。相反，它們僅是與如所附權利要求書中所詳述的、本實用新型的一些方面相一致的裝置和方法的例子。

實施例一：

參見圖3、圖4，圖3示出了本實用新型實施例提供的PVC給排水管的截面基本結構，圖4示出了本實用新型實施例提供的PVC給排水管的剖面基本結構。

如圖3、圖4所示，本實用新型實施例提供的PVC給排水管包括管體，所述管體包括PVC外管1和PVC內管2，其中：

PVC外管1和PVC內管2之間設置增強層3，且PVC外管1和PVC內管2通過增強層3固定連接。PVC內管2的外壁和增強層3的內壁相接觸，增強層3的外壁和PVC外管1的內壁相接觸，增強了PVC外管1和PVC內管2的強度及承壓能力，避免PVC外管1和PVC內管2在運輸或使用過程中受到較大沖擊時彎曲變形或斷裂，大大延長了管道的使用壽命。

為進一步提高PVC外管1和PVC內管2的強度，增強層3為金屬絲網層，且PVC外管1、PVC內管2和金屬絲網層是一體式擠塑成型，即在加工管體時，PVC外管1、PVC內管2和增強層3同時成型，將PVC管體和金屬絲網層的高硬度性結合在一起，可有效提高管道的結構強度。優選地，金屬絲網層可以是不銹鋼鋼絲、鍍鋅鐵絲等具有高強度的金屬絲編織而成，也可以是其他具有高強度的材料層，其均應屬于本實用新型實施例的保護范圍。

為增強管道的耐腐蝕性，PVC內管2的內部設置防水防腐蝕層4，且PVC內管2的內壁和防水防腐蝕層4的外壁相接觸。防水防腐蝕層4為聚四氟乙烯層，聚四氟乙烯(polytetrafluoroethylene,簡稱PTFE)，具有極佳的耐腐蝕能力及防水性，化學性質非常穩定，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐各種濃堿和有機溶劑，適用溫度-180℃-250℃，分解溫度為415℃，因此可以防止管道中化學品的強腐蝕性導致管道漏水，進一步保護了管道。

防水防腐蝕層4也可以是碳纖維，碳纖維是一種具有很高強度和模量的耐高溫纖維，它不僅具有碳材料的固有本征特性，又兼具紡織纖維的柔軟可加工性，同時在有機溶劑、酸、堿中不溶不脹，具有極佳的耐腐蝕性，可以保護管道，避免管道中化學品腐蝕管道。

為增強管道的抗凍性能，PVC外管1的外部設置管道保溫層5，且PVC外管1的外壁和管道保溫層5的內壁相接觸。管道保溫層5為橡塑保溫材料層，橡塑保溫材料是隔冷、隔熱、防結露的克星，熱傳導系數低并且保持穩定，對任何熱介質起隔絕效果，具有環保、抗老化、抗嚴寒、抗潮濕、柔韌性高、保溫好、包覆力強等特性，可以防止環境溫度較低導致管道爆裂的情況發生，極大的延長了管道的使用壽命。管道保溫層5還可以是酚醛泡沫材料層、聚氨酯泡沫材料層、玻璃棉等保溫材料層，其均應屬于本實用新型實施例的保護范圍。

為進一步增強PVC給排水管的使用壽命，管道保溫層5的外部設置耐磨層6，且管道保溫層5的外壁和耐磨層6的內壁相接觸。耐磨層6為PP層、HDPE層，PP(polypropylene,聚丙烯)的結晶度較高，結構規整，具有優良的力學性能，其強度、硬度、彈性都比較高；HDPE(high density polyethylene,高密度聚乙烯)是一種結晶度高、非極性的熱塑性樹脂，它具有良好的耐熱性和耐寒性，化學穩定性好，還具有較高的剛性和韌性，機械強度好。PP層、HDPE層都具有高硬度、高耐磨性，可以防止PVC給排水管在運輸或使用過程中因摩擦而破損

為防止PVC給排水管堵塞，防水防腐蝕層4的內壁光滑，內壁光滑可以使得污水流通順暢，避免管道產生堵塞、結垢、污染等，且沖洗方便、較易清潔，從而管道不易老化、使用壽命長。

為方便管道的運輸和安裝，耐磨層6的外表面均勻設置若干凸起或螺旋波紋，增加了摩擦力，可以防滑，同時便于運輸和使用，還在一定程度上防止管道刮傷。

本實用新型實施例中提供的PVC給排水管的截面形狀為圓形，其截面直徑尺寸為25-335毫米。應當指出，PVC給排水管的截面形狀并不僅限于圓形，如橢圓形等，其均屬于本實用新型的保護范圍。

本實用新型實施例提供的PVC給排水管包括管體，管體包括PVC外管1和PVC內管2，PVC外管1和PVC內管2之間設置增強層3，且PVC外管1和PVC內管2通過增強層3固定連接，增強了PVC外管1和PVC內管2的強度及承壓能力；PVC內管2的內部設置防水防腐蝕層4，且PVC內管2的內壁和防水防腐蝕層4的外壁相接觸，增強了管道的抗腐蝕性能，避免管道因腐蝕而漏水；PVC外管1的外部設置管道保溫層5，且PVC外管1的外壁和管道保溫層5的內壁相接觸，管道保溫層5可以起到保溫的效果，防止低溫環境下管道爆裂導致漏水；管道保溫層5的外部設置耐磨層6，且管道保溫層5的外壁和耐磨層6的內壁相接觸，防止管道在運輸或使用過程中因摩擦而破損；耐磨層6的外表面上設置若干凸起或螺旋波紋，增加摩擦力，防止因打滑造成管道運輸或使用的不方便。本實用新型實施例提供的PVC給排水管通過增強層3、防水防腐蝕層4、管道保溫層5和耐磨層6，增強了管道的強度、抗腐蝕性、抗凍性、防堵性等性能，大大提高了管道的使用壽命。

實施例二：

參見圖5，該圖示出了本實用新型實施例提供的PVC給排水管的另一種截面基本結構。

如圖5所示，為進一步防止管道堵塞，防水防腐蝕層4的內壁上設置若干導流槽7，且導流槽7的形狀為螺旋形；管道內水流經過螺旋形導流槽7時沿著導流槽7流動，規范了水流的方向，進而增強給排水管道內水流的流速，從而降低給排水管的堵塞率，提高管道的使用壽命。

本實施例與實施例一的相同之處，可參見實施例一，此處不再贅述。

本實用新型實施例提供的PVC給排水管包括管體，管體包括PVC外管1和PVC內管2，PVC外管1和PVC內管2之間設置增強層3，且PVC外管1和PVC內管2通過增強層3固定連接，增強層3增強了PVC外管1和PVC內管2的強度及承壓能力；PVC內管2的內部設置防水防腐蝕層4，且PVC內管2的內壁和防水防腐蝕層4的外壁相接觸，增強了管道的抗腐蝕性能，避免管道因腐蝕而漏水；防水防腐蝕層4的內壁上設置若干導流槽7，且導流槽7的形狀為螺旋形，螺旋形導流槽能夠增強管道內水流的流速，從而降低管道的堵塞率；PVC外管1的外部設置管道保溫層5，且PVC外管1的外壁和管道保溫層5的內壁相接觸，管道保溫層5可以起到保溫的效果，防止低溫環境下管道爆裂導致漏水；管道保溫層5的外部設置耐磨層6，且管道保溫層5的外壁和耐磨層6的內壁相接觸，防止管道在運輸或使用過程中因摩擦而破損；耐磨層6的外表面上設置若干凸起或螺旋波紋，增加摩擦力，防止因打滑造成管道運輸或使用的不方便。本實用新型實施例提供的PVC給排水管通過增強層3、防水防腐蝕層4、管道保溫層5、耐磨層6和導流槽7，增強了管道的強度、抗腐蝕性、抗凍性、防堵性等性能，大大提高了管道的使用壽命。

本領域技術人員在考慮說明書及實踐這里實用新型的公開后，將容易想到本實用新型的其它實施方案。本申請旨在涵蓋本實用新型的任何變型、用途或者適應性變化，這些變型、用途或者適應性變化遵循本實用新型的一般性原理并包括本實用新型未公開的本技術領域中的公知常識或慣用技術手段。說明書和實施例僅被視為示例性的，本實用新型的真正范圍和精神由下面的權利要求指出。

應當理解的是，本實用新型并不局限于上面已經描述并在附圖中示出的精確結構，并且可以在不脫離其范圍進行各種修改和改變。本實用新型的范圍僅由所附的權利要求來限制。
