本實用新型屬于甘蔗機技術領域，具體涉及一種甘蔗機割臺刀軸齒輪箱。

背景技術：

甘蔗機收割時，割臺一般采用雙刀軸收割，雙刀軸同時起輸送甘蔗的作用，作業效果好。由于割臺處震動大，受力不均，容易導致此處齒輪箱的損壞，為了配合雙刀軸及類似結構的工作運轉，需設計一種齒輪箱及其殼體，以解決甘蔗機割臺刀軸齒輪箱工作易出故障、維修不便的問題。

技術實現要素：

本實用新型的目的在于解決上述的技術問題而提供一種甘蔗機割臺刀軸齒輪箱。

為實現上述目的，本實用新型采用如下技術方案：

一種甘蔗機割臺刀軸齒輪箱，包括箱體，所述箱體內對稱設有兩刀軸齒輪，所述兩刀軸齒輪分別與對應的兩刀軸傳動軸相連接，所述兩刀軸齒輪之間對稱設有兩刀軸過渡齒輪，所述兩刀軸過渡齒輪分別與一刀軸主動齒輪軸、一刀軸過渡軸通過對應的軸承相連接，所述兩刀軸過渡齒輪分別與對應的刀軸齒輪相嚙合；所述刀軸主動齒輪軸連接液壓馬達，通過所述刀軸齒輪與刀軸過渡齒輪嚙合傳動，驅動刀軸傳動軸轉動進而帶動雙刀盤運轉；所述箱體的側壁開一方形口，所述方形口由側蓋側封；所述刀軸傳動軸上分別設有第一軸承以及第二軸承，所述第一軸承以及第二軸承分別位于所述刀軸傳動軸的刀軸上蓋以及刀軸下蓋內，所述箱體對應兩所述刀軸傳動軸上的第一軸承的位置分別對應設有第一凸臺與第二凸臺。

所述刀軸過渡齒輪的外側設有刀軸過渡齒輪上蓋，所述刀軸過渡齒輪上蓋上通過組合密封墊密封，并設有加油螺栓，所述刀軸主動齒輪軸與刀軸過渡軸之間的箱體底部位置設有放油螺栓。

所述液壓馬達安裝在液壓馬達安裝座上，所述液壓馬達安裝座下端面設有液壓馬達安裝座紙墊，所述液壓馬達安裝座、液壓馬達安裝座紙墊通過螺栓及相應的墊圈連接固定在一起，所述液壓馬達的輸出軸側于液壓馬達安裝座紙墊之間設有馬達紙墊。

所述刀軸上蓋通過鎖緊件與箱體相連接，所述第一軸承的外側設有雙螺母，雙螺母內側設有螺母止動墊圈，并由刀軸上蓋蓋住。

所述刀軸下蓋的外側設有刀軸油封蓋，所述刀軸油封蓋通過鎖緊件與刀軸下蓋相連接，所述刀軸下蓋內設與刀軸傳動軸連接的第二軸承，所述刀軸油封蓋內設有內包骨架油封，所述刀軸油封蓋的外側設有刀軸連接盤，所述刀軸連接盤的外側設有刀軸連接盤擋板，所述刀軸連接盤擋板外側設有刀軸連接盤鎖緊用的開槽螺母，所述開槽螺母借助開口銷與所述刀軸傳動軸固定連接。

本實用新型通過第一軸承的位置分別對應設有一個凸臺，可以有效地防止強烈震動、重力等因素引起軸承松動，通過在箱體的側壁開一方形口，所述方形口由側蓋側封，大大方便了零部件更換、維修。

附圖說明

圖1為本實用新型實施例提供的甘蔗機割臺刀軸齒輪箱的剖面示意圖:

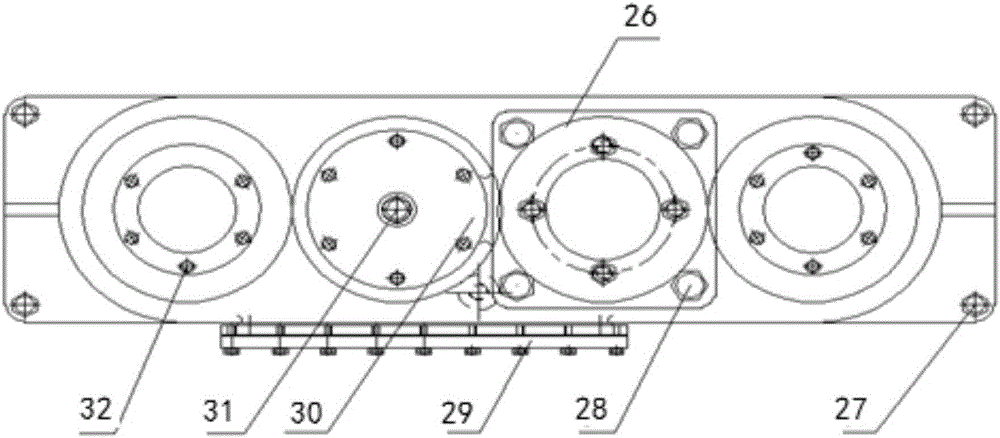

圖2為本實用新型實施例提供的甘蔗機割臺刀軸齒輪箱的俯視示意圖；

圖3為本實用新型實施例提供的甘蔗機割臺刀軸齒輪箱箱體上凸臺的示意圖。

具體實施方式

下面，結合實例對本實用新型的實質性特點和優勢作進一步的說明，但本實用新型并不局限于所列的實施例。

參見圖1-3所示，一種甘蔗機割臺刀軸齒輪箱，包括箱體2，所述箱體內對稱設有兩刀軸齒輪1，所述兩刀軸齒輪分別與對應的兩刀軸傳動軸14相連接，所述兩刀軸齒輪之間對稱設有兩刀軸過渡齒輪7，所述兩刀軸過渡齒輪分別與一刀軸主動齒輪軸18、一刀軸過渡軸21通過對應的軸承20相連接，所述兩刀軸過渡齒輪分別與對應的刀軸齒輪相嚙合；所述刀軸主動齒輪軸18連接液壓馬達25，通過所述刀軸齒輪與刀軸過渡齒輪嚙合傳動，驅動刀軸傳動軸轉動進而帶動雙刀盤運轉；所述箱體2的側壁開一方形口，所述方形口由側蓋29側封；所述刀軸傳動軸14上分別設有刀軸傳動軸第一軸承11以及刀軸傳動軸第二軸承17，所述刀軸傳動軸第一軸承11以及刀軸傳動軸第二軸承17分別位于所述刀軸傳動軸14的刀軸上蓋4以及刀軸下蓋12內，其中所述箱體2上對應兩所述刀軸傳動軸14上的刀軸傳動軸第一軸承11的位置分別對應設有一個凸臺，即第一凸臺33與第二凸臺34。

具體的，本實用新型中，所述刀軸齒輪、刀軸過渡齒輪與對應的刀軸傳動軸、刀軸主動齒輪軸、刀軸過渡軸之間有鎖緊安裝用的鍵體13。

所述的刀軸過渡齒輪7的外側設有刀軸過渡齒輪上蓋30，所述刀軸過渡齒輪上蓋30上通過組合密封墊設有加油螺栓31，所述刀軸主動齒輪軸18與刀軸過渡軸21之間的箱體底部位置設有放油螺栓19。

所述液壓馬達25安裝在液壓馬達安裝座26上，所述液壓馬達安裝座26下端面設有液壓馬達安裝座紙墊6，所述液壓馬達安裝座26、液壓馬達安裝座紙墊6通過螺栓9及相應的墊圈28相連接固定在一起，所述液壓馬達25的輸出軸側于液壓馬達安裝座紙墊6之間設有馬達紙墊8。

其中，所述箱體上端面四周設有四個螺栓27及相應的設有墊圈，方便箱體的連接安裝固定。

本實用新型通過在齒輪箱的箱體2上安裝刀軸傳動軸14上的刀軸傳動軸第一軸承11位置處設計兩凸臺，即第一凸臺33與第二凸臺34，可有效防止因重力、震動導致刀軸傳動軸第一軸承11松動的情況。

具體實現上，所述第一軸承與第二軸承為圓錐滾子軸承。

本實用新型通過通過在齒輪箱殼體的側壁開一方形口，由側蓋29及內側設置的側蓋紙墊來實現側封，大大加強了齒輪箱的拆卸與維修的方便性。

具體的，所述刀軸上蓋4通過鎖緊件32與箱體2相連接，所述第一軸承11的外側設有雙螺母5，雙螺母5內側設有螺母止動墊圈，并由刀軸上蓋4蓋住。

具體的，所述刀軸下蓋12的外側設有刀軸油封蓋3，所述刀軸油封蓋3通過鎖緊件與刀軸下蓋12相連接，所述刀軸下蓋12內設與刀軸傳動軸14連接的刀軸傳動軸第二軸承17，所述刀軸油封蓋3內設有內包骨架油封24，所述刀軸油封蓋3的外側設有刀軸連接盤22，所述刀軸連接盤22與刀軸傳動軸14之間設有鍵15，所述刀軸連接盤22的外側設有刀軸連接盤擋板16，所述刀軸連接盤擋板16外側設有刀軸連接盤鎖緊用的薄型開槽螺母23，所述薄型開槽螺母23借助開口銷與所述刀軸傳動軸14固定連接。

本實用新型通過第一軸承的位置分別對應設有一個凸臺，可以有效地防止強烈震動、重力因素引起軸承松動，通過在箱體的側壁開一方形口，所述方形口由側蓋側封，大大加強了零部件更換、維修的方便性。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
