本實用新型涉及一種電視機支架，特別涉及一種落地式支架高度調節機構。

背景技術：

落地式電視機支架往往都需要具有電視機高度調節功能，目前落地式電視機架對電視機高度調節采取的方案主要包括以下幾種：

第一種：采用滑塊夾緊機構，通過在下立柱上設置滑塊與上立柱的T形滑槽匹配，通過螺栓使滑塊與上立柱的T形滑槽不同高度位置的側壁保持夾緊狀態，通過摩擦力使上、下立柱保持固定連接狀態，這種調節方式調節時需要兩個人協作，調節不方便，且長期使用后滑塊磨損容易導致失效，調節過程中滑快容易發生卡置，調節困難；

第二種：通過在上、下立柱上設置縱向排列的穿孔，通過螺栓將二者不同的穿孔對應連接，這種方案節時也需要兩個人協作，反復擰螺絲，調節不方便，螺絲長期使用容易出現滑牙的現象；

第三種：通過掛板與立柱通過摩擦鎖緊的結構實現電視機高度的調節，這種與第一種相似，同樣調節不便，需要多人協作，容易磨損失效。

技術實現要素：

為了克服上述缺陷，本實用新型提供了一種落地式支架高度調節機構，該落地式支架高度調節機構結構簡單，調節方便，單人即可操作，省時省力。

本實用新型為了解決其技術問題所采用的技術方案：一種落地式支架高度調節機構，包括上立柱、下立柱、卡件和彈性件，以實際使用方向?yàn)榛鶞?zhǔn)，上、下立柱的軸向?yàn)榭v向，所述上立柱縱向能夠滑動的插設于下立柱內，其中上立柱側壁上間隔的設有若干沿縱向排列的插口，卡件能夠繞水平軸轉動的安裝于下立柱上，卡件一端形成棘輪輪齒結構，該棘輪輪齒結構恰能夠伸入到上立柱側壁上的插口內，且卡件的棘輪輪齒結構僅允許上立柱向上滑動，彈性件能夠給卡件一端提供伸入上立柱側壁上插口內的設定保持力，下立柱側壁上還設能夠帶動卡件旋轉使其一端退出上立柱插口的帶動機構。

作為本實用新型的進一步改進，所述彈性件為扭簧，扭簧套設于卡件的水平轉軸上，扭簧一端緊抵卡件一端側壁遠離上立柱一側表面，扭簧另一端緊抵下立柱內側壁。

作為本實用新型的進一步改進，還設有按鈕，按鈕能夠沿下立柱側壁上開口部滑動定位于下立柱上，按鈕朝向下立柱內部一端能夠緊抵卡片另一端背向上立柱的一側表面上。

作為本實用新型的進一步改進，還設有彈性體，彈性體保持按鈕始終具有朝向遠離卡件方向的運動趨勢。

作為本實用新型的進一步改進，所述按鈕為彈片結構，其一端與下立柱外側壁固連，其另一端翹起與下立柱外側壁形成設定間隙，其另一端固定設有一止頂部，該止頂部伸入下立柱的開口部內并能夠沿其下立柱開口部深度方向滑動。

作為本實用新型的進一步改進，下立柱上還設有安全鎖緊部件，該安全鎖緊部件能夠?qū)⑸狭⒅拖铝⒅潭ㄟB接。

作為本實用新型的進一步改進，所述安全鎖緊部件為鎖緊螺絲，鎖緊螺絲與下立柱螺接，鎖緊螺絲的螺柱部能夠伸入都上立柱的插口內。

作為本實用新型的進一步改進，還設有U形的固定板，固定板固定安裝于下立柱內側壁上，卡件的水平轉軸兩端與固定板兩側壁固連。

作為本實用新型的進一步改進，所述上立柱側壁上形成沿縱向延伸的內凹卡槽部，上立柱的各個插口恰位于該內凹卡槽部底面上，下立柱內側壁上的U形的固定板恰容置于上立柱的內凹卡槽部內。

本實用新型的有益效果是：本實用新型通過在上立柱上設置插口，在下立柱上設置卡件，通過卡件與上立柱的插口形成類似棘輪棘爪機構，實現上立柱的單向滑動，使得正常情況下上立柱受力只能向上運動，無法因重力原因下降，因此上升電視機時，只需向上拉上立柱即可，下降電視機時，只需操作下立柱上的帶動機構使得卡件一端退出上立柱插槽，二者棘輪棘爪機構相互脫離，即可使上立柱在自重作用下下降，當下降到位后，停止操作下立柱上的帶動機構即可，卡件在彈性件采用下自動與上立柱插口卡合，該結構電視機高度調節方便，一個人即可完成，省時省力，調節安全可靠，電視機長期使用也不會應自身重力作用而下滑，能長期保持穩定的位置狀態。

附圖說明

圖1為本實用新型的分解圖；

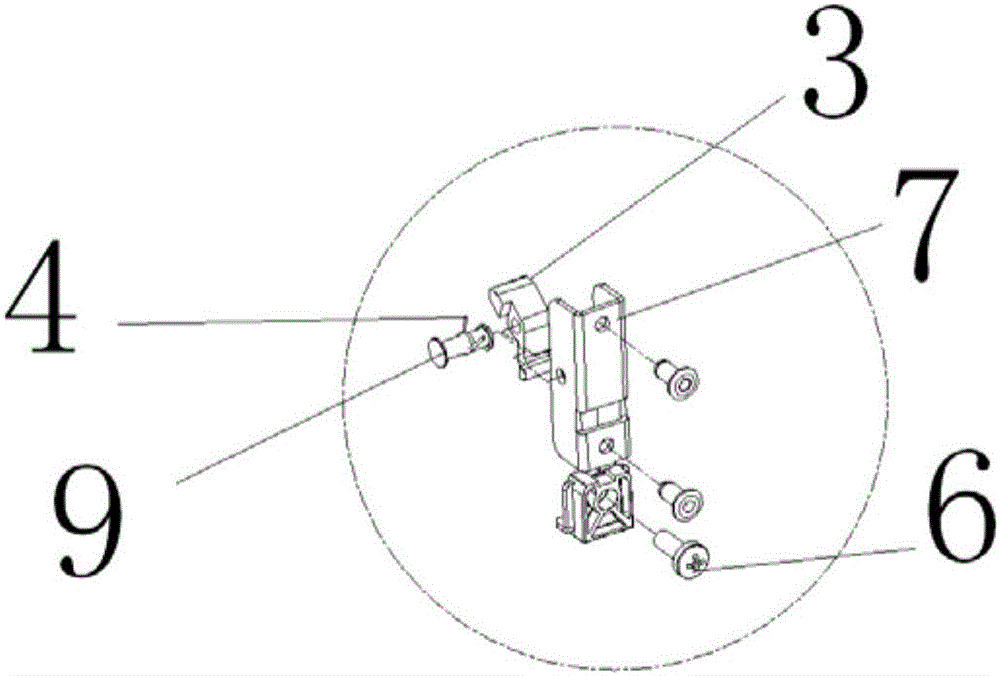

圖2為圖1中A部放大圖；

圖3為本實用新型的結構原理剖視圖；

圖4為圖3中B部放大圖；

圖5為電視機位置上升調節狀態圖；

圖6為電視機位置下降調節狀態圖。

具體實施方式

實施例：一種落地式支架高度調節機構，包括上立柱1、下立柱2、卡件3和彈性件4，以實際使用方向?yàn)榛鶞?zhǔn)，上、下立柱2的軸向?yàn)榭v向，所述上立柱1縱向能夠滑動的插設于下立柱2內，其中上立柱1側壁上間隔的設有若干沿縱向排列的插口10，卡件3能夠繞水平軸9轉動的安裝于下立柱2上，卡件3一端形成棘輪輪齒結構，該棘輪輪齒結構恰能夠伸入到上立柱1側壁上的插口10內，且卡件3的棘輪輪齒結構僅允許上立柱1向上滑動，彈性件4能夠給卡件3一端提供伸入上立柱1側壁上插口10內的設定保持力，下立柱2側壁上還設能夠帶動卡件3旋轉使其一端退出上立柱1插口10的帶動機構，電視機需要上升時，向上拉上立柱1即可，由于卡件3僅允許上立柱1向上滑動，當拉著上立柱1滑動到位后松手即可，上立柱1不會在自重作用下向下滑動，上立柱1保持在調節位置不動，電視高度升高調節完畢，電視機向下調節時，用手操作帶動機構，帶動卡件3旋轉，使其一端退出上立柱1卡槽，此時上立柱1處于無束縛的自由狀態，此時稍松手立柱在自重作用下下滑，當其滑動到需要位置時，松開帶動機構，卡件3在彈性件4彈力作用下其一端自動朝向上立柱1內部方向轉動，當其與上立柱1插口10位置正對時，其自然伸入到上立柱1插口10內，實現卡合，此時能夠聽到咔噠的自鎖聲，該種結構簡單，電視機高度調節方便，尤其是向上調節，無需任何操作，只需向上拉上立柱1，向下調節時，非常省力，操作簡單，電視機調節方便，一個人就可以輕松完成，無需多人協作。

所述彈性件4為扭簧，扭簧套設于卡件3的水平轉軸上，扭簧一端緊抵卡件3一端側壁遠離上立柱1一側表面，扭簧另一端緊抵下立柱2內側壁，此外也可以是壓簧或者拉簧，壓簧一端緊抵下立柱2側壁另一端緊抵卡件3一端背向上立柱1一側表面，拉簧的話其一端與下立柱2內側壁連接，另一端與卡件3另一端連接。

還設有按鈕5，按鈕5能夠沿下立柱2側壁上開口部滑動定位于下立柱2上，按鈕5朝向下立柱2內部一端能夠緊抵卡片另一端背向上立柱1的一側表面上，通過按鈕5操作卡件3另一端，使卡件3旋轉，此外還可以通過在下立柱2上設置轉動把手，轉動把手與卡件3同軸固連或者通過齒輪機構嚙合等方式帶動卡件3旋轉。

還設有彈性體，彈性體保持按鈕5始終具有朝向遠離卡件3方向的運動趨勢，彈性件4使按鈕5在不受按壓力時，保持脫離卡件3另一端的狀態，避免造成上立柱1被按鈕5誤操作下滑。

所述按鈕5為彈片結構，其一端與下立柱2外側壁固連，其另一端翹起與下立柱2外側壁形成設定間隙，其另一端固定設有一止頂部，該止頂部伸入下立柱2的開口部內并能夠沿其下立柱2開口部深度方向滑動，當然也可以是一帶徑向凸起頭部的桿體，桿體插設于立柱的開口部內并用于緊抵卡件3另一端外側壁，桿體頭部通過彈性部件安裝在下立柱2外側壁上，在彈性部件彈力作用下其使桿體端部不接觸卡件3另一端，當人按壓時，其桿體朝立柱內部滑動壓緊卡件3另一端外側壁，迫使卡件3旋轉，卡件3一端脫離上立柱1的插口10，此時上立柱1可以向上、向下自由運動。

下立柱2上還設有安全鎖緊部件，該安全鎖緊部件能夠?qū)⑸狭⒅?和下立柱2固定連接。

所述安全鎖緊部件為鎖緊螺絲6，鎖緊螺絲6與下立柱2螺接，鎖緊螺絲6的螺柱部能夠伸入都上立柱1的插口10內，也可以是銷釘。

還設有U形的固定板7，固定板7固定安裝于下立柱2內側壁上，卡件3的水平轉軸兩端與固定板7兩側壁固連。

所述上立柱1側壁上形成沿縱向延伸的內凹卡槽部8，上立柱1的各個插口10恰位于該內凹卡槽部8底面上，下立柱2內側壁上的U形的固定板7恰容置于上立柱1的內凹卡槽部8內。
