本實用新型涉及農機軸承，特別涉及一種反向密封農機軸承。

背景技術：

軸承是在機械傳動過程中起固定和減小載荷摩擦系數的部件。也可以說，當其它機件在軸上彼此產生相對運動時，用來降低動力傳遞過程中的摩擦系數和保持軸中心位置固定的機件。軸承是當代機械設備中一種舉足輕重的零部件。它的主要功能是支撐機械旋轉體，用以降低設備在傳動過程中的機械載荷摩擦系數，未安裝在箱體孔內的軸承需要使用軸承座來支承。由于農機軸承使用的環境大多惡劣，具有嚴重的粉塵污染，目前市場上的軸承一般為雙層密封，灰塵容易從擋圈與外圈間隙進入，而密封圈與內圈之間還存在間隙，使得粉塵容易進入軸承內部，影響軸承使用壽命。

技術實現要素：

針對現有技術的不足之處，本實用新型提供一種反向密封農機軸承，它多層密封具有良好的防塵功能，并且能將溢積將粉塵彈開，不會進入軸承內，提高了軸承的使用壽命。

為達到上述之目的本實用新型提供的技術方案是：一種反向密封農機軸承，包括內圈和外圈，所述內圈和外圈之間設有滾動體，所述滾動體的兩側設有密封裝置，所述密封裝置的外側設有擋圈，所述擋圈底部與內圈固定相連頂部靠近外圈內壁，所述密封裝置包括相同的第一密封圈和第二密封圈，所述第一密封圈位于第二密封圈的外側，所述第一密封圈頂部與外圈固定相連底部與內圈相抵，所述第二密封圈頂部與內圈固定相連底部與外圈相抵，所述第一密封圈和第二密封圈之間形成密封間隙，所述第一、第二密封圈均設有橡膠體、骨架和密封唇，所述密封唇包括內唇、中唇和外唇，所述外唇橫截面為橢圓形，并且所述外唇由外向內傾斜，所述第一、第二密封圈的密封唇分別與內圈和外圈相抵。

進一步地，所述第一、第二密封圈的橡膠體分別與外圈和內圈固定相連，所述橡膠體的內壁設有安裝槽，所述骨架固定在安裝槽中，所述密封唇安裝在橡膠體底部，所述橡膠體的前壁為傾斜狀，所述外唇凸出橡膠體前壁。

進一步地，所述內唇和中唇之間設有第一空間，所述中唇和外唇之間設有第二空間。

進一步地，所述外圈設有導油槽，所述導油槽橫截面為U形，所述導油槽槽底設有油孔，所述油孔貫通外圈。

進一步地，所述滾動體為圓形，所述滾動體套有保持架，所述保持架引導滾動體保持在軸承內，所述保持架將滾動體與滾動體隔離。

與現有技術相比，具有以下有益效果：

本實用新型所述密封裝置包括相同的第一密封圈和第二密封圈，所述第一、第二密封圈反向安裝相互配合，大大增加了軸承的密封性能，使得粉塵不易進入軸承內腔，同時所述外唇為橢圓形具有一定彈性，當粉塵沿著橡膠體的外壁滑落到外唇上后，所述外唇能夠有效的將粉塵彈開，不會進入軸承內更好的保持軸承內的潔凈，使得軸承能夠使用更加長久。

附圖說明

圖1為本實用新型結構示意圖。

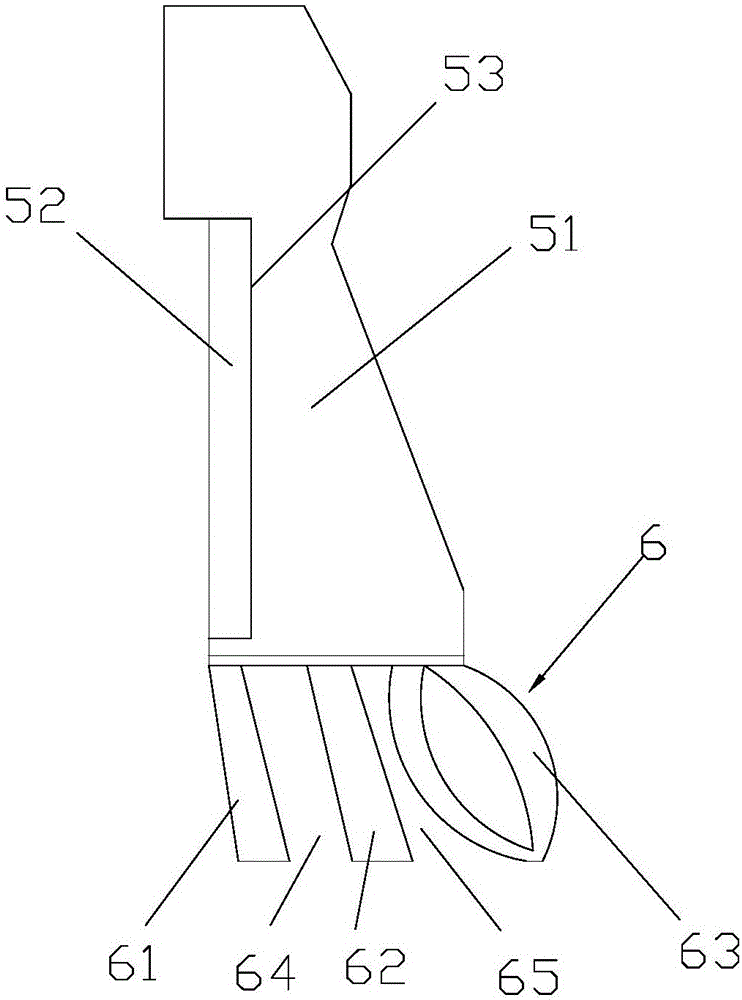

圖2為本實用新型第一密封圈或第二密封圈結構示意圖。

下面結合附圖對本實用新型作進一步的詳細說明。

具體實施方式

如圖1和圖2所示，一種反向密封農機軸承，包括內圈1和外圈2，所述內圈1和外圈2之間設有滾動體3，所述滾動體3為圓形，所述滾動體3套有保持架31，所述保持架31引導滾動體3保持在軸承內，所述保持架31將滾動體3與滾動體3隔離，保持架31的材料具有一定強度，且導熱性好、摩擦因數小、耐磨性好、沖擊韌性強、密度較小且線脹系數與滾動體3相接近；所述外圈2設有導油槽21，所述導油槽21橫截面為U形，所述導油槽21槽底設有油孔22，所述油孔22貫通外圈2，潤滑油從導油槽21進入油孔22，然后從油孔22進入軸承內部，能夠方便對軸承進行潤滑保養，減少軸承磨損，延長使用壽命。

所述滾動體3的兩側設有密封裝置4，所述密封裝置4的外側設有擋圈41，所述擋圈41底部與內圈1固定相連頂部靠近外圈2內壁，所述密封裝置4包括相同的第一密封圈42和第二密封圈43，所述第一密封圈42位于第二密封圈43的外側，所述第一密封圈42頂部與外圈2固定相連底部與內圈1相抵，所述第二密封圈43頂部與內圈1固定相連底部與外圈2相抵，所述第一密封圈42和第二密封圈43之間形成密封間隙44，多層的密封設計，使得軸承在惡劣的環境中工作，也能很好的將隔絕粉塵，防止進入軸承內部，大大增加軸承的使用壽命。

所述第一、第二密封圈42、43均設有橡膠體51、骨架52和密封唇6，所述密封唇6包括內唇61、中唇62和外唇63，所述外唇63橫截面為橢圓形，并且所述外唇63由外向內傾斜，所述內唇61和中唇62之間設有第一空間64，所述中唇62和外唇63之間設有第二空間65，所述第一、第二密封圈42、43的橡膠體51分別與外圈2和內圈1固定相連，所述橡膠體51的內壁設有安裝槽53，所述骨架52固定在安裝槽53中，能牢固的支撐橡膠體51，所述密封唇6安裝在橡膠體51底部，所述第一、第二密封圈42、43的密封唇6分別與內圈1和外圈2相抵，所述橡膠體51的前壁為傾斜狀，所述外唇63凸出橡膠體51前壁，所述密封唇6能夠很好的遮擋粉塵，避免粉塵進入軸承內部，同時所述外唇63為橢圓形具有一定彈性，當粉塵沿著橡膠體61的外壁滑落到外唇63上后，所述外唇63能夠有效的將粉塵彈開，不會進入軸承內更好的保持軸承內的潔凈，使得軸承能夠使用更加長久。

最后應說明的是：以上實施例僅用以說明本實用新型的技術方案而非限制，盡管參照較佳實施例對本實用新型進行了詳細說明，本領域的普通技術人員應當理解，可以對本實用新型的技術方案進行修改或者等同替換，而不脫離本實用新型技術方案的精神和范圍，其均應涵蓋在本實用新型的權利要求范圍當中。
