本實用新型涉及一種黃油槍，具體涉及一種透明、省力的黃油槍。

背景技術：

隨著工業化的不斷普及，機械設備的使用也越來越多，機械的工作運轉中，必須使用黃油起到潤滑的作用，所以黃油槍也就越來越普及。目前市場上黃油槍的種類非常多，也有一些黃油槍能夠達到吸黃油的時候比較省力，但是其制作成本比較高，而且整個黃油槍的體積比較大，操作不方便，也有一些黃油槍使用氣動吸起黃油跟氣動打黃油，這種黃油槍制作成本高，而且使用時需要氣動配合，非常不方便。同時透明可見的黃油槍比較少。

技術實現要素：

本實用新型的目的就是為了解決上述技術問題，而提供一種透明、省力的黃油槍。

一種透明、省力的黃油槍，包括鋼絲、油槍筒、滑輪、油槍頭，其特征在于，所述的油槍筒內部設有活塞，所述的活塞上固定連接有拉桿，所述的拉桿上設有滑輪固定架，在滑輪固定架上設有滑輪固定桿，所述的滑輪固定桿上設有滑輪，所述的拉桿穿過油槍筒外部，所述的油槍筒另外一端設有拉桿手柄，所述的拉桿手柄上設有鏤空孔，所述的油槍筒內部固定連接有鋼絲，所述的鋼絲繞過滑輪，所述的鋼絲穿過鏤空孔內部，所述的鋼絲另一端固定設有手拉；所述的油槍筒上刻有刻度，所述的油槍筒上設有防滑處，所述的油槍筒安裝有油槍頭。

優選的，所述的油槍頭上設有泄氣閥、出油口和手搖柄，所述的手搖柄與油槍頭之間的連接處為活動連接處，所述的手搖柄還活性連接有打油桿，所述的打油桿設在油槍頭內部。

優選的，所述的油槍筒上設有限位卡。

優選的，所述的油槍筒為透明材料制作而成。

優選的，所述的油槍筒內部設有彈簧，所述的彈簧頂住活塞。

本實用新型提供一種透明、省力的黃油槍，本設備能夠看到黃油槍內部黃油以及部件的情況，方便用戶對黃油槍性能的了解，有必要時做出相對應的調整；同時本設備設有省力吸起黃油的拉起方式，使用者在頻繁使用的時候不會太累，而且本實用新型制作成本低廉，性能比較穩定，具有較好的市場前景。

附圖說明

圖1是本實用新型結構示意圖。

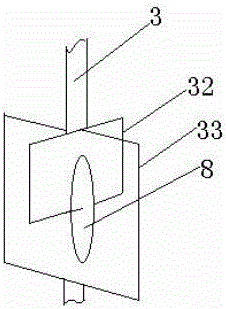

圖2是本實用新型滑輪固定架結構示意圖。

圖中：1-手拉、2-鋼絲、3-拉桿、4-彈簧、5-油槍筒、6-防滑處、7-刻度、8-滑輪、9-泄氣閥、10-油槍頭、11-出油口、12-活動連接處、13-打油桿、14-手搖柄、15-限位卡、16-拉桿手柄、31-活塞、32-滑輪固定桿、33-滑輪固定架、161-鏤空孔。

具體實施方式

下面結合附圖對本實用新型做進一步說明。

一種透明、省力的黃油槍，包括鋼絲、油槍筒、滑輪、油槍頭，其特征在于，所述的油槍筒5內部設有活塞31，所述的活塞31上固定連接有拉桿3，所述的拉桿3上設有滑輪固定架33，在滑輪固定架33上設有滑輪固定桿32，所述的滑輪固定桿32上設有滑輪8，所述的拉桿3穿過油槍筒5外部，所述的油槍筒5另外一端設有拉桿手柄16，所述的拉桿手柄16上設有鏤空孔161，所述的油槍筒5內部固定連接有鋼絲2，所述的鋼絲2繞過滑輪8，所述的鋼絲2穿過鏤空孔161內部，所述的鋼絲2另一端固定設有手拉1；所述的油槍筒5上刻有刻度7，所述的油槍筒5上設有防滑處6，所述的油槍筒5安裝有油槍頭10。

優選的，所述的油槍頭10上設有泄氣閥9、出油口11和手搖柄14，所述的手搖柄14與油槍頭10之間的連接處為活動連接處12，所述的手搖柄14還活性連接有打油桿13，所述的打油桿13設在油槍頭10內部。

優選的，所述的油槍筒5上設有限位卡15。

優選的，所述的油槍筒5為透明材料制作而成。可以看到油槍筒5內部黃油以及零件的情況。

優選的，所述的油槍筒5內部設有彈簧4，所述的彈簧4頂住活塞31。

本實用新型中，當拉動拉桿手柄16時，為黃油槍正常的拉力，與現有市場上普遍的黃油槍操作以及力度大致相同，由于所述的鋼絲2穿過鏤空孔161內部，所述的鋼絲2另一端固定設有手拉1，所以拉動拉桿手柄16時會帶動鋼絲2往外部拉出，能夠有效的防止鋼絲2堆積在油槍筒5內部。當拉動手拉1時，由于滑輪在此中為動滑輪，所以在理想的狀態下，手拉1的拉力為拉動拉桿手柄16時拉力的一半，所以達到省力的作用，當拉動鋼絲時，拉桿也會一起被拉動。

本實用新型提供一種透明、省力的黃油槍，本設備能夠看到黃油槍內部黃油以及部件的情況，方便用戶對黃油槍性能的了解，有必要時做出相對應的調整；同時本設備設有省力吸起黃油的拉起方式，使用者在頻繁使用的時候不會太累，對于臂力較小的人也能夠輕松的拉開吸起黃油，而且本實用新型制作成本低廉，性能比較穩定，具有較好的市場前景。

以上實施方式僅用于說明本實用新型，而并非對本實用新型的限制，有關技術領域的普通技術人員，在不脫離本實用新型的精神和范圍的情況下，還可以做出各種變化和變型，因此所有等同的技術方案也屬于本實用新型的范疇，本實用新型的專利保護范圍應由權利要求限定。
