本實用新型屬于防腐蝕鋼管技術領域，特別涉及一種新型防腐鋼管。

背景技術：

3PE防腐鋼管三層結構聚乙烯防腐層(3PE)綜合了熔結環氧粉末涂層和擠壓聚乙烯兩種防腐層的優良性質，將熔結環氧粉末涂層的界面特性和耐化學特性，與擠壓聚乙烯防腐層的機械保護特性等優點結合起來，從而發揮了兩者的長處。因此作為埋地管線的外防護層是非常優越的。

然而，在使用過程中也發現傳統3PE防腐鋼管存在兩大問題：一是膠粘劑層和鋼管結合不嚴密，造成外層防腐結構層滑動；二是外層防腐結構層較薄，不能承受較大的機械沖擊，容易發生變形現象。

技術實現要素：

本實用新型的目的在于提供一種新型防腐鋼管，該新型防腐鋼管在鋼管外部設置凸起防止外層防腐結構層錯動，而且還增加了PVC發泡層，增強了鋼管的抗機械沖擊的能力，具有極高的使用價值。

本實用新型的目的是這樣實現的：一種新型防腐鋼管，包括鋼管、環氧粉末涂層、內膠粘劑層、外膠粘劑層、聚乙烯層，所述的鋼管外壁設置有圓柱形凸起，所述的鋼管外壁噴涂環氧粉末涂層，所述的環氧粉末涂層外部設置內膠粘劑層，所述的內膠粘劑層外部設置PVC發泡層，所述的PVC發泡層外部設置外膠粘劑層，所述的外膠粘劑層的外部設置聚乙烯層。

所述的凸起高度為1mm。

所述的環氧粉末涂層厚度為300μm，所述的內膠粘劑層和外膠粘劑層厚度均為600μm，所述的PVC發泡層厚度為15mm，所述的聚乙烯層厚度為2mm。

本實用新型產生的有益效果是：一種新型防腐鋼管，在內層鋼管的外壁設置凸起，在鋼管外壁均勻噴涂一層環氧粉末涂層后，環氧粉末涂層在鋼管的凸起處也呈現凸起狀，在內層膠粘劑層和環氧粉末涂層粘結在一起時，增加了接觸面積，使內層膠粘劑層粘結的更加牢固，而且，由于凸起的存在還能防止內層膠粘劑層和鋼管的相對滑動。本實用新型在聚乙烯層和內膠粘劑層增加了一層PVC發泡層，當鋼管受到機械沖擊時起到緩沖作用，保護鋼管，防止鋼管變形。

附圖說明

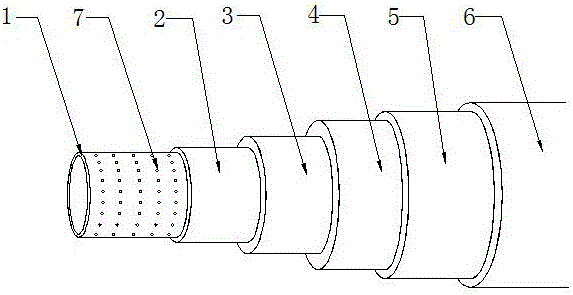

圖1為本實用新型的立體結構示意圖。

圖2為本實用新型的橫截面結構示意圖。

圖中：1、鋼管 2、環氧粉末涂層 3、內膠粘劑層 4、PVC發泡層 5、外膠粘劑層 6、聚乙烯層 7、凸起。

具體實施方式

下面結合附圖對本實用新型的實施例進一步的說明。

實施例1

如附圖1-2所示，一種新型防腐鋼管，包括鋼管1、環氧粉末涂層2、內膠粘劑層3、外膠粘劑層5、聚乙烯層6，所述的鋼管1外壁設置有圓柱形凸起7，所述的鋼管1外壁噴涂環氧粉末涂層2，所述的環氧粉末涂層2外部設置內膠粘劑層3，所述的內膠粘劑層3外部設置PVC發泡層4，所述的PVC發泡層4外部設置外膠粘劑層5，所述的外膠粘劑層5的外部設置聚乙烯層6。

本實用新型在使用時：一種新型防腐鋼管，在鋼管的制作過程中，在鋼管的外壁設置圓柱形的凸起；然后，在鋼管的外部噴涂一層環氧粉末涂層，噴涂的過程中保證環氧粉末涂層各個位置的厚度一致，由于鋼管的外壁上有凸起，噴涂后的環氧粉末涂層也呈凸起狀；之后在環氧粉末涂層的外表面粘結內膠粘劑層，由于內膠粘劑層很柔軟，在和環氧粉末涂層的凸起接觸后，內表面便會形成相應的凹陷，增大了和環氧粉末涂層的接觸面積，使內膠粘劑層不容易發生滑脫現象；然后，在內膠粘劑層的外部設置一層PVC發泡層，PVC發泡層具有很多的氣孔狀結構，在鋼管遭受撞擊時，起到緩沖的作用，PVC發泡層的外部設置外膠粘劑層；最后，在外膠粘劑層的外部設置一層聚乙烯層，對鋼管的整個外部結構起到保護的作用。

實施例2

如附圖1-2所示，一種新型防腐鋼管，包括鋼管1、環氧粉末涂層2、內膠粘劑層3、外膠粘劑層5、聚乙烯層6，所述的鋼管1外壁設置有圓柱形凸起7，所述的鋼管1外壁噴涂環氧粉末涂層2，所述的環氧粉末涂層2外部設置內膠粘劑層3，所述的內膠粘劑層3外部設置PVC發泡層4，所述的PVC發泡層4外部設置外膠粘劑層5，所述的外膠粘劑層5的外部設置聚乙烯層6。

所述的凸起7高度為1mm。

所述的環氧粉末涂層2厚度為300μm，所述的內膠粘劑層3和外膠粘劑層4厚度均為600μm，所述的PVC發泡層4厚度為15mm，所述的聚乙烯層6厚度為2mm。

本實用新型在使用時：一種新型防腐鋼管，在鋼管的制作過程中，在鋼管的外壁設置圓柱形的凸起，凸起的高度設置為1mm；然后，在鋼管的外部噴涂一層環氧粉末涂層，噴涂的過程中保證環氧粉末涂層各個位置的厚度一致，保持厚度為300μm，由于鋼管的外壁上有凸起，噴涂后的環氧粉末涂層也呈凸起狀；之后在環氧粉末涂層的外表面粘結內膠粘劑層，由于內膠粘劑層很柔軟，在和環氧粉末涂層的凸起接觸后，內表面便會形成相應的凹陷，增大了和環氧粉末涂層的接觸面積，使內膠粘劑層不容易發生滑脫現象；然后，在內膠粘劑層的外部設置一層厚度為15mm的PVC發泡層，PVC發泡層具有很多的氣孔狀結構，在鋼管遭受撞擊時，起到緩沖的作用；PVC發泡層的外部設置外膠粘劑層，為了保證內、外膠粘劑層有效地粘結強度，將內、外膠粘劑層都設置為600μm；最后，在外膠粘劑層的外部設置一層2mm厚的聚乙烯層，對鋼管的整個外部結構起到保護的作用。

總體上，本實用新型具有耐腐蝕、穩定性好、防腐結構層與鋼管結合緊密、抗機械沖擊的能力強的優點。
