本實用新型屬于閥門領域，尤其是涉及一種硬密封切斷閥。

背景技術：

閥門是流體輸送系統中的控制部件，具有截止、調節、導流、防止逆流、穩壓、分流或溢流泄壓等功能。在流體運輸中，有些支路并不需要一直連通，只有某些特殊情況發生時，才需要連通，這就需要一種平時常閉，但又可以及時控制開啟的閥門。

技術實現要素：

有鑒于此，本實用新型旨在提出一種硬密封切斷閥。

為達到上述目的，本實用新型的技術方案是這樣實現的：

一種硬密封切斷閥，包括閥體，所述閥體內部設置有內腔，所述內腔上設置有控制口、進氣口和出氣口這三個對外的通道，所述控制口和和出氣口相對設置，所述控制口外部設置有閥蓋，閥桿的桿頭穿過所述閥蓋伸入內腔內部，所述閥桿的桿尾在所述閥體外部，所述閥桿上設置有擋板，在所述擋板與所述閥蓋之間還設置有壓縮狀態的彈簧，所述彈簧套裝在所述閥體上，所述桿頭端面設置有環形凹槽，所述內腔在圍繞所述出氣口的內壁上設置與所述凹槽配合密閉的凸起。

進一步的，所述內腔在圍繞所述出氣口的內壁上由外向內依次設置有環形的凸起A和凸起B，所述凸起B可以嵌入所述凹槽中，所述桿頭端面的外邊可以嵌入所述凸起A和凸起B之間的間隙中。

進一步的，所述閥桿的桿尾上設置有拉桿。

進一步的，所述閥蓋通過內螺紋與控制口處的外螺紋連接。

進一步的，所述閥蓋中部的閥桿穿過的通孔處設置有密封墊。

本實用新型具有的優點和積極效果是：由于采用上述技術方案，可以實現控制通道在平時常閉，狀況發生時，又可以及時方便的開啟，實時疏通，滿足工作的要求。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

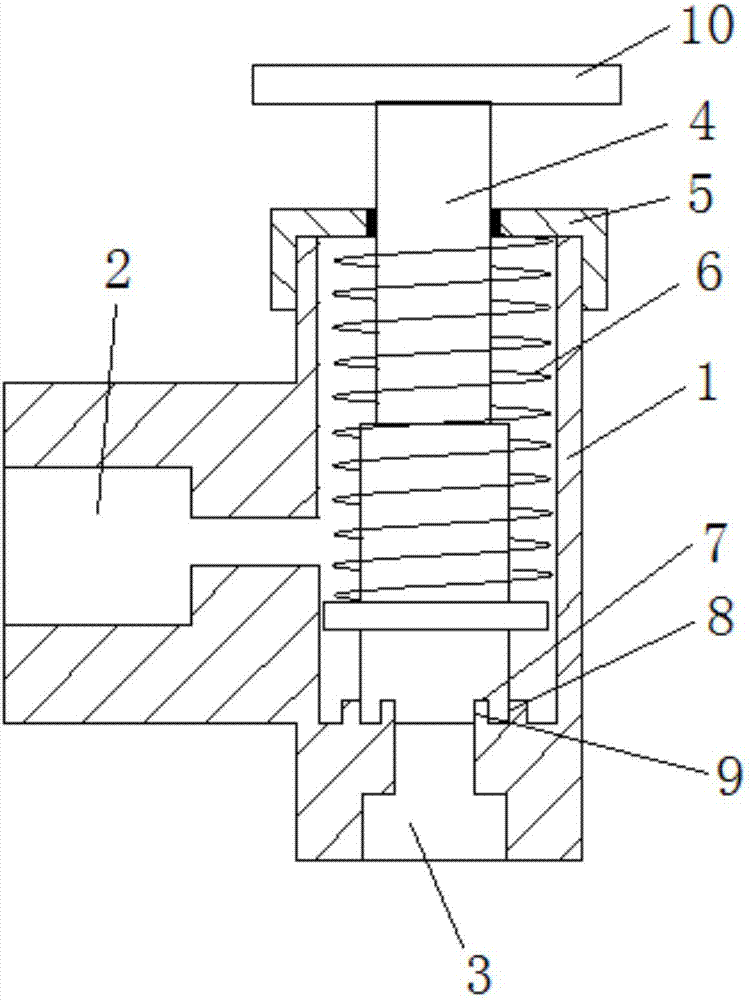

圖1是本實用新型打開時的結構示意圖；

圖2是本實用新型關閉時的結構示意圖。

圖中：

1、閥體 2、進氣口 3、出氣口 4、閥桿

5、閥蓋 6、彈簧 7、凹槽 8、凸起A

9、凸起B 10、拉桿

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍，在不沖突的情況下，本實用新型中的實施例及實施例中的特征可以相互組合。

在下面的描述中闡述了很多具體細節以便于充分理解本實用新型，但是本實用新型還可以采用其他不同于在此描述的其它方式來實施，本領域技術人員可以在不違背本實用新型內涵的情況下做類似推廣，因此本實用新型不受下面公開的具體實施例的限制。

其次，本實用新型結合示意圖進行詳細描述，在詳述本實用新型實施例時，為便于說明，表示裝置件結構的剖面圖會不依一般比例作局部放大，而且所述示意圖只是示例，其在此不應限制本實用新型保護的范圍。此外，在實際制作中應包含長度、寬度及高度的三維空間尺寸。

在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”等僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”等的特征可以明示或者隱含地包括一個或者更多個該特征。在本實用新型的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以通過具體情況理解上述術語在本實用新型中的具體含義。

如圖1和圖2所示，本實用新型包括閥體1，所述閥體1內部設置有內腔，所述內腔上設置有控制口、進氣口2和出氣口3這三個對外的通道，所述控制口和和出氣口3相對設置，所述控制口外部設置有閥蓋5，閥桿4的桿頭穿過所述閥蓋5伸入內腔內部，所述閥桿4的桿尾在所述閥體1外部，所述閥桿4上設置有擋板，在所述擋板與所述閥蓋5之間還設置有壓縮狀態的彈簧6，所述彈簧6套裝在所述閥體1上，所述桿頭端面設置有環形凹槽7，所述內腔在圍繞所述出氣口3的內壁上由外向內依次設置有環形的凸起A8和凸起B9，所述凸起B9可以嵌入所述凹槽7中，所述桿頭端面的外邊可以嵌入所述凸起A8和凸起B9之間的間隙中。

所述閥桿4的桿尾上設置有拉桿10，方便控制閥桿4的上下移動。

所述閥蓋5通過內螺紋與控制口處的外螺紋連接，所述閥蓋5中部的閥桿4穿過的通孔處設置有密封墊。

本實用新型在常規狀態下是閉合的，由于彈簧6一直是在壓縮狀態，所述閥桿4的桿頭一直有向出氣口3運動的回復力，當環形凹槽與凸起A8和凸起B9配合時，可以起到很好的密封作用。在凹槽中還可以設置密封墊，增加密封效果。

當需要打開閥門時，向上拉拉桿10，帶動閥桿4向上運動，使桿頭遠離出氣口3，即可使進氣口2和出氣口3通過內腔連通，實現氣體的流動。

當需要關閉時，松開拉桿10，在彈簧6的回復力作用下，桿頭向出氣口3運動，最終實現環形凹槽與凸起的配合，關閉閥門。
