本發明涉及一種可調高度的鏈條履帶車輛底盤。

背景技術：

因運用中的管道都會積存淤泥，針對不同直徑的管道，允許積存淤泥的厚度也是不同，一般是管道直徑的1/3以下。

目前市場上的輪胎式車輛底盤，當需要對運營中的管道進行偵測時，往往存在著如下兩個問題；一是其輪胎容易打滑，造成行進不了，而針對管道進行清淤工作，將是十分費時又費力的。二是其適用范圍較狹窄，因輪胎式車輛底盤的高度是不可調的，而管道的直徑則是變化的，管道內積存淤泥的厚度也是不一樣的，從而不利于車輛底盤的運行，易粘上淤泥，無法達成較好的觀測效果。

鑒于上述的缺陷，本設計人積極加以研究創新，以期創設一種可調高度的鏈條履帶車輛底盤，使其更具有產業上的利用價值。

技術實現要素：

為解決上述技術問題，本發明的目的是提供一種有效地解決了現有輪胎式車輛底盤存在的兩大問題的可調高度的鏈條履帶車輛底盤。

本發明可調高度的鏈條履帶車輛底盤，包括：對置的鏈條履帶組件、安裝在所述鏈條履帶組件上的支撐組件、安裝在所述支撐組件上的固定和安裝含有驅動軸的車體或爬行器的車體緊固組件，所述鏈條履帶組件上采用側拉定位的方式安裝有調節車體緊固組件高度的旋鈕柱塞組件，所述車體緊固組件上設置有降低車體驅動輪軸的轉速，增大扭矩的減速盒組件，所述車體或爬行器的電機驅動傳動至所述減速盒組件上，當動力連接上后，爬行器輪軸上的轉動扭矩通過連接法蘭傳遞給減速盒組件，減速盒組件內部的減速傳動，達到了降低轉速、提高扭矩，使鏈輪的轉速減低，扭矩增大，從而帶動鏈條履帶運行，實現車輛底盤的爬行功能。

進一步的，所述鏈條履帶組件上設有調節鏈條松緊程度的鏈條調節組件。

進一步的，所述鏈條履帶組件上還安裝有提高車輛運行的平穩性的支重輪組件。

進一步的，車輛或爬行器通過了連接法蘭緊固在車體緊固組件上。

借由上述方案，本發明至少具有以下優點：

本發明可調高度的鏈條履帶車輛底盤，可調高度的鏈條式車輛底盤，由于采用了不銹鋼鏈條和耐磨附件組成的運行底盤，大大增強了其運行能力，尤其適合于積存著淤泥等惡劣環境的管道內的運行，從而不必再先清淤巡檢。

可調高度的鏈條式車輛底盤，采用旋鈕柱塞，側拉定位的方式，可以便利地調整底盤的高度，從而更適合多種直徑的管道巡檢，提高了通過能力。

本發明可調高度的鏈條履帶車輛底盤，一是因底盤高度可以分六檔進行調整，從而能方便調整獲得到最佳的觀測位置；二是采用了鏈條附件機構，大大增強了車輛在淤泥等惡劣環境下的運行能力，從而有效地解決了現有輪胎式車輛底盤存在的兩大問題。

上述說明僅是本發明技術方案的概述，為了能夠更清楚了解本發明的技術手段，并可依照說明書的內容予以實施，以下以本發明的較佳實施例并配合附圖詳細說明如后。

附圖說明

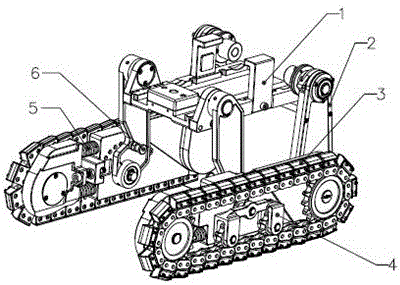

圖1是本發明可調高度的鏈條履帶車輛底盤的結構示意圖；

圖2是本發明可調高度的鏈條履帶車輛底盤的后視圖；

圖3是本發明可調高度的鏈條履帶車輛底盤的側視圖；

圖4是本發明可調高度的鏈條履帶車輛底盤的前視圖；

圖5是本發明可調高度的鏈條履帶車輛底盤的側視圖；

圖6是本發明可調高度的鏈條履帶車輛底盤的結構示意圖；

圖7是本發明可調高度的鏈條履帶車輛底盤上安裝有爬行器的結構示意圖。

具體實施方式

下面結合附圖和實施例，對本發明的具體實施方式作進一步詳細描述。以下實施例用于說明本發明，但不用來限制本發明的范圍。

如圖1至7所示，本發明一較佳實施例所述的可調高度的鏈條履帶車輛底盤，包括：

車體緊固組件2，用于固定和安裝車體或設備。

減速盒組件2，用于降低車體驅動輪軸的轉速，增大扭矩。

鏈條履帶組件3，適用于已積存了部分淤泥的管道內爬行，也可使用在其它對爬行能力要求較高的場景。

（可擺動）支重輪組件4，用于提高車輛運行的平穩性，也提高了車體的越障能力，增強了其對復雜地形的適應能力。

鏈條張緊調節組件5，用于調節鏈條的松緊程度，提高了鏈條的運行可靠性，防止鏈條出現卡死現象，提高鏈條履帶運行的適應能力。

旋鈕柱塞組件6，用于按照管道的實際運用場景，依據需求，對底盤的高度進行調整。

對置的鏈條履帶組件、在所述鏈條履帶組件上安裝有支撐組件、安裝在所述支撐組件上的固定和安裝含有驅動軸的車體或爬行器的車體緊固組件，所述鏈條履帶組件上采用側拉定位的方式安裝有調節車體緊固組件高度的旋鈕柱塞組件，所述車體緊固組件上設置有降低車體驅動輪軸的轉速，增大扭矩的減速盒組件，所述車體或爬行器的電機驅動傳動至所述減速盒組件上，當動力連接上后，爬行器輪軸上的轉動扭矩通過連接法蘭傳遞給減速盒組件，減速盒組件內部的減速傳動，達到了降低轉速、提高扭矩，使鏈輪的轉速減低，扭矩增大，從而帶動鏈條履帶運行，實現車輛底盤的爬行功能。

鏈條履帶車輛底盤，包括：對置的鏈條履帶組件、安裝在所述鏈條履帶組件上的支撐組件、安裝在所述支撐組件上的固定和安裝含有驅動軸的車體或爬行器的車體緊固組件，所述鏈條履帶組件上采用側拉定位的方式安裝有調節車體緊固組件高度的旋鈕柱塞組件，所述車體緊固組件上設置有降低車體驅動輪軸的轉速，增大扭矩的減速盒組件，所述車體或爬行器的電機驅動傳動至所述減速盒組件上，當動力連接上后，爬行器輪軸上的轉動扭矩通過連接法蘭傳遞給減速盒組件，減速盒組件內部的減速傳動，達到了降低轉速、提高扭矩，使鏈輪的轉速減低，扭矩增大，從而帶動鏈條履帶運行，實現車輛底盤的爬行功能。

本發明工作原理：

爬行器被固定于本底盤上，車體緊固組件與爬行器之間，通過了連接法蘭等零件，使得它們既連接緊固在一起，又能將某爬行器的電機驅動傳動至本設備的減速盒組件上。

當動力連接上后，爬行器輪軸上的轉動扭矩通過連接法蘭傳遞給減速盒組件，減速盒組件通過內部的減速傳動，達到了降低轉速、提高扭矩，使鏈輪的轉速減低，扭矩增大，從而帶動鏈條履帶運行，實現了本底盤的強力爬行功能。

本發明可調高度的車輛底盤，前連桿與后驅動減速組件組成的可調節高度的底盤機構，包含實現其左右同步平穩運行和整體結構牢固可靠而添加的緊固穩定拉桿等結構。

鏈條履帶車輛底盤，在鏈條基礎上，添加了耐磨附件，形成鏈條履帶，適應于特定環境下的其它應用。耐磨附件因應圓形管道的截面要求，以及為增加惡劣環境（淤泥中）的運行能力，將其制成了既能支撐側向力，又能增強爬行能力的刀把形狀，更加適用于管道運行。從車體內電機引出的驅動，經由全封閉的減速組件，將驅動傳遞至鏈輪上，從而帶動鏈條履帶爬行。

由于本底盤比某爬行器的輪距、輪寬都大，底盤也比較高，所以從整體來看，相對于原爬行器來說，使用了此鏈條履帶車輛底盤后，其越障能力和適用范圍，都將有大幅度地提高。拓展了爬行器的適應能力，也拓寬了其應用范圍。
