本發明涉及一種三自由度運動平臺結構的改進。

背景技術：

三自由度運動平臺由于只有三個驅動源，因此最多只能實現三個自由度的運動。三自由度運動平臺的常規運動原理如圖1所示為：三個電缸或直線電機8可以提供直線驅動力，如圖1所示，當三個電缸/直線電機8出現如下幾種工作狀態時，動平臺9會實現繞X/Y軸的轉動：第一種狀態：1個電缸/直線電機8獨立運行；第二種狀態：2個電缸/直線電機8同向運行；第三種狀態：2個電缸/直線電機8相向運行；第四種狀態：3個電缸/直線電機8運行，其中1個與另外2個運行方向相反。當三個電缸同向運行時，可實現動平臺9沿Z軸的移動。

目前的三自由度運動平臺存在以下缺點：傳統的三自由度運動平臺在動平臺繞X/Y軸轉動時，旋轉軸非定軸，因此要實現動平臺的定軸轉動，需要3個驅動源配合運動，在一定程度上增加了控制算法的復雜程度。

技術實現要素：

本發明提供一種新型三自由度運動平臺，解決現有技術中的三自由度運動平臺結構存在的控制算法復雜的問題。

為達到解決上述技術問題的目的，本發明采用所提出的三自由度運動平臺采用以下技術方案予以實現：

一種三自由動運動平臺，包括動平臺、靜平臺，所述動平臺與所述靜平臺相對設置，包括：磁驅動組件，相對設置在動平臺和靜平臺之間，在通電后相互作用用以產生磁驅動力；導向件，用于限制動平臺使其做上下運動，所述導向件與所述動平臺間具有間距；支撐件，設置在靜平臺上方，用于起支撐作用；旋轉件，設置在所述動平臺與靜平臺間，用于限定動平臺沿設定軸向轉動；所述旋轉件一端與所述動平臺固定，另一端和所述支撐件固定。

本發明還存在以下附件技術特征：

進一步的，磁驅動組件包括第一磁性件和第二磁性件，所述動平臺沿其周向至少均勻設置有3個所述第一磁性件，所述第二磁性件設置在所述靜平臺上且與所述第一磁性件對應設置。

進一步的，所述導向件與所述支撐件固定連接且可抽拉的插裝在所述靜平臺內，所述靜平臺上設置有用于插裝導向件的插裝孔。

進一步的，所述導向件與所述靜平臺固定且可抽拉的插裝在所述支撐件內。

進一步的，所述第一磁性件為永磁鐵，所述第二磁性件為磁性線圈，所述磁性線圈包括感應線圈和推力線圈。

進一步的，所述支撐件為法蘭支撐盤，所述法蘭支撐盤包括第一法蘭盤、連接柱和第二法蘭盤，所述第一法蘭盤和第二法蘭盤通所述連接柱連接固定，所述第一法蘭盤直徑小于所述第二法蘭盤直徑，所述第一法蘭盤上設置有螺紋孔，所述第二法蘭盤上設置有便于導向件穿過的穿孔。

進一步的，所述旋轉件的上端通過第一緊固件與所述動平臺固定，所述旋轉件的下端通過第二緊固件與所述第一法蘭盤連接固定，所述第一緊固件和第二緊固件為螺栓或螺釘。

進一步的，所述導向件為方形導向桿、圓形導向柱或?qū)蜍壍溃霾逖b孔直徑大于所述導向件的最大輪廓外徑。

進一步的，所述旋轉件為胡克鉸鏈或球鉸鏈。

本發明存在以下優點和積極效果：

本發明提出的三自由度驅動平臺結構，通過磁驅動力作用進行平臺的上下運動和翻轉，整體上簡化了平臺結構構成，整體設備僅有2組約束件，與傳統的三自由度運動平臺相比減少約束的數目；不再采用電缸/直線電機作為驅動源，而是采用電磁驅動，減輕了設備的整體重量，實現了平臺的輕量化；動平臺繞X/Y軸的旋轉運動通過旋轉件實現了定軸約束，簡單了控制算法；動平臺的定軸轉動角度不再受限于平臺尺寸，保證平臺承載能力的前提下實現了設備小型化。

附圖說明

圖1為現有技術的三自由度運動平臺結構示意圖；

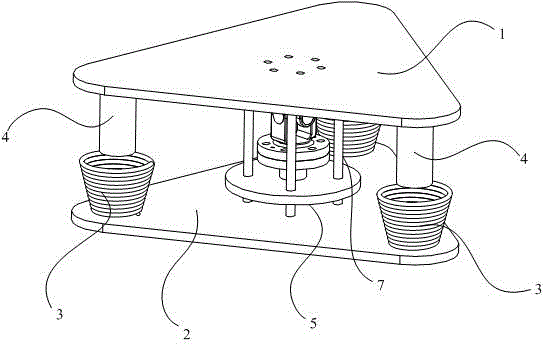

圖2為本發明三自由度運動平臺的立體結構圖；

圖3為本發明的三自由度運動平臺的結構分解圖。

具體實施方式

下面結合附圖和具體實施方式對本發明的技術方案作進一步詳細的說明，本發明提出一種三自由度運動平臺的實施例，參照圖2-圖3所示，包括動平臺1、靜平臺2，所述動平臺1與所述靜平臺2呈相對設置，動平臺1可相對于靜平臺2做上下方向的直線運動或一定角度的翻轉運動，其動力驅動源為磁驅動組件。具體的，磁驅動組件，相對設置在動平臺1和靜平臺2之間，在通電后可相互作用產生磁驅動力。優選的，本實施例中的磁驅動組件包括第一磁性件3和第二磁性件4，通過第一磁性件3和第二磁性件4的相互作用產生的磁驅動力作用于動平臺1上，使其運動。在設置時，可使動平臺1沿其周向至少均勻設置3個第一磁性件3，沿動平臺1的三角位置設置，實現對動平臺1的平穩的力的作用，當然，為確保施加給動平臺1作用力更加穩定，可設置多個輔助的第一磁性件3，沿動平臺1周向上均勻布置，在此不做具體數目的限制。對應的，在靜平臺2上設置第二磁性件4，與所述第一磁性件3位置對應設置，用于確保可相互作用產生磁驅動力。優選的，所述第一磁性件3為永磁鐵，所述第二磁性件4為磁性線圈，所述磁性線圈包括感應線圈和推力線圈。

本實施例中以第一磁性件3為永磁鐵，第二磁性件4為磁性線圈，且數目設置有3個三個點中的其中一單點為例介紹動平臺的運動原理：三個電磁線圈在靜平臺2上按等邊三角形排列，當然也可以為非等邊三角形排列，優選的為呈等邊三角形排列，當給某個電磁線圈通電時，電磁線圈會對永磁鐵產生直線推力，當電磁線圈產生的直線推力等于動平臺1在該點的重力分量時，動平臺1會保持平衡；當向上的直線推力大于該點的重力分量時，該點會具有向上的加速度；當向上的直線推力小于該點的重力分量時，該點會具有向下的加速度。該點的最終受力大小由對該點的電磁線圈所通的電流大小來決定。當該點的合力向上時，會實現動平臺1的單點上升；當該點的合力向下時會實現動平臺1的下降，當有一個或者兩個電磁線圈被通以合適的電流大小時，則動平臺1則會實現X/Y軸方向的轉動，當三個電磁線圈都被通以合適的電流大小時，則動平臺1會實現Z軸方向的上下移動。

支撐件5，設置在靜平臺2上方，用于起支撐作用；進一步的，支撐件5為法蘭支撐盤，法蘭支撐盤包括第一法蘭盤51、連接柱52和第二法蘭盤53，所述第一法蘭盤51和第二法蘭盤53通所述連接柱52連接固定，所述第一法蘭盤51直徑小于所述第二法蘭盤53直徑，所述第一法蘭盤51上設置有螺紋孔，第二法蘭盤53上設置有穿孔。

由于電磁線圈和永磁鐵的組合缺少約束連接，因此在動平臺1的運動過程中，通過設置一旋轉件6用于限定動平臺的自由度，旋轉件6，設置在所述動平臺1與靜平臺2間，用于限定動平臺使其沿設定軸向轉動；旋轉件6一端與動平臺1固定，另一端和支撐件5固定。優選的，所述旋轉件6的上端通過第一緊固件與所述動平臺1固定，所述旋轉件6的下端通過第二緊固件與所述第一法蘭盤51連接固定，所述第一緊固件和第二緊固件為螺栓或螺釘。旋轉件6的上端和下端均通過螺栓或螺釘與動平臺1和支撐件5進行固定。優選的，旋轉件6為胡克鉸鏈，其中心內部設置有十字軸，在動平臺1進行轉動時可限制動平臺1沿其只能沿其中心的十字軸進行轉動，實現了對動平臺1自由度的約束,簡化了控制算法；當然，本實施例中的旋轉件6也可以選用具有和胡克鉸鏈結構類似的球鉸鏈來實現，在此不做具體限制。

本實施例中還設置一導向件7，用于限制動平臺1使其做上下運動，所述導向件7與所述動平臺1間具有間距，導向件7和動平臺1之間的間距可用于確保動平臺1在上下移動或翻轉一定的角度時不會與導向桿7碰撞進而干涉到動平臺1的運動，間距設置的具體值可根據不同尺寸大小的動平臺1進行針對性設置，在此不做贅述。作為本實施例中導向件7的一種設置方式為：導向件7與支撐件5固定連接且可抽拉的插裝在靜平臺2內，靜平臺2周向設置有用于插裝導向件7的插裝孔，插裝孔為導向件7的限位導向孔，使導向件7在插裝孔內上下抽拉運動。在3個電磁線圈同時通電，動平臺1做繞Z軸方向直線運動時，可通過動平臺1帶動旋轉件6，旋轉件6帶動支撐件5和導向件7同步做沿導向件7軸向方向在插裝孔內上下滑動。

進一步的，所述導向件7為方形導向桿、圓形導向柱或?qū)蜍壍溃逖b孔直徑大于所述導向件7的最大輪廓外徑。便于導向桿7在插裝孔內部做上下滑動。

作為本實施例中導向件的另外一種實施方式為：導向件7與靜平臺2固定且可抽拉的插裝在所述支撐件5內，導向件7穿過支撐件5上的第二法蘭盤53上的穿孔后與靜平臺2固定連接在一起，在3個電磁線圈同時通電，動平臺1做繞Z軸方向直線運動時，可通過動平臺1帶動旋轉件6，旋轉件6帶動支撐件5沿導向件7軸向方向上下滑動。

本實施例中提出的三自由度運動平臺與現有的三自由度運動平臺相比，驅動源簡化為電磁線圈+永磁鐵組合的驅動形式，代替了現有的伺服電機+絲杠組合/直線電機的驅動形式，實現了無實物軌道驅動，實現了動平臺1繞X/Y軸的旋轉運動和沿Z軸的直線運動；簡化了平臺結構，整個平臺的約束件數目減少到只有一個旋轉件6和導向件7和支撐件5的結構組合，與傳統的三自由度運動平臺相比減少2個萬向節和3個鉸鏈，減少了約束的數目，實現了約束的最優化；取消了電缸/直線電機，減輕了設備的整體重量；通過旋轉件6、導向件7對動平臺1自由度進行約束，使動平臺1只能做繞X/Y軸的旋轉運動和繞Z軸方向的上下運動，實現了定軸約束，簡化了平臺的控制算法；動平臺1的定軸轉動角度不再受限于平臺尺寸，在保證平臺承載能力的前提下實現了設備小型化。

以上實施例僅用以說明本發明的技術方案，而非對其進行限制；盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的普通技術人員來說，依然可以對前述實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或替換，并不使相應技術方案的本質脫離本發明所要求保護的技術方案的精神和范圍。
