本發明涉及戶外監控技術領域，具體為一種便于移動的戶外監控設備。

背景技術：

典型的電視監控系統主要由前端設備和后端設備這兩大部分組成，前端設備通常由攝像機、手動或電動鏡頭、云臺、防護罩、監聽器、報警探測器和多功能解碼器等部件組成，它們各司其職，并通過有線、無線或光纖傳輸媒介與中心控制系統的各種設備建立相應的聯系，傳輸視/音頻信號及控制、報警信號，在實際的電視監控系統中，這些前端設備不一定同時使用，但實現監控現場圖像采集的攝像機和鏡頭是必不可少的，后端設備可進一步分為中心控制設備和分控制設備。

現在大部分有條件的人家或者大型經營店都會在戶外安裝監控，但是大部分的監控就固定安裝在特定的位置，監控范圍受到了局限，監控效果不是太好，大大降低了監控的實用性。

技術實現要素：

針對現有技術的不足，本發明提供了一種便于移動的戶外監控設備，解決了監控范圍受到了局限，監控效果不是太好，大大降低了監控實用性的問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種便于移動的戶外監控設備，包括底板，所述底板的頂部一側固定連接有支撐架，并且支撐架的一側通過電機支撐板固定連接有電機，所述電機輸出軸的一端貫穿支撐架并延伸至支撐架的外部，所述電機輸出軸延伸至支撐架外部的一端固定連接有齒輪組，并且齒輪組包括第一齒輪，所述第一齒輪的一側中部與電機輸出軸固定連接，并且第一齒輪的另一側固定連接有第二齒輪，所述第二齒輪的一側嚙合有第三齒輪，并且第三齒輪的中部貫穿有套桿，所述套桿的表面固定連接有第五齒輪，并且第五齒輪的一側與第一齒輪的一側相嚙合，所述第三齒輪的一側固定連接有第四齒輪，并且底板的頂部固定連接有固定塊，所述固定塊的內部螺紋連接有絲桿，并且絲桿的一端活動連接有連接桿，所述連接桿的一端貫穿套桿并延伸至套桿的外部，所述連接桿延伸至套桿外部的一端貫穿支撐架并延伸至支撐架的外部，所述底板的頂部固定連接有拉動裝置，并且拉動裝置包括連接板，所述連接板的底部與底板的頂部固定連接，并且連接板的一側滑動連接有滑板，所述滑板的一側固定連接有第一拉桿，并且第一拉桿的一端固定連接有第一支撐板。

優選的，所述第一支撐板的頂部固定連接有第一監控設備，并且第一支撐板的一側固定連接有第一彈簧，所述第一彈簧的一端固定連接有第一固定板，并且第一固定板的底部與底板的頂部固定連接。

優選的，所述絲桿遠離連接桿的一端固定連接有連接塊，并且連接塊的一側貫穿有第二拉桿，所述第二拉桿的一端固定連接有第二支撐板，并且第二支撐板的頂部固定連接有第二監控設備。

優選的，所述底板的頂部一側固定連接有第二固定板，并且第二固定板的一側與第二支撐板的一側之間固定連接有第二彈簧，所述第二拉桿延伸至連接塊內部的一端固定連接有球體。

優選的，所述底板的底部兩側均固定連接有移動裝置，并且移動裝置包括支撐柱，所述支撐柱的頂端與底板的底部固定連接，并且支撐柱的底端固定連接有固定桿，所述固定桿的表面一側固定連接有支撐桿，并且支撐桿的底端固定連接有防滑板，所述支撐桿的一側活動連接有活動架，并且活動架的底部固定連接有萬向輪。

優選的，所述連接桿的表面兩側均固定連接有滑塊，并且套桿的內壁兩側均開設有與滑塊相適配的活動槽，所述連接板的一側開設有與滑板相適配的滑槽，并且滑板的頂部固定連接有與第四齒輪相嚙合的齒牙。

優選的，所述第一支撐板的底部兩側均固定連接有第一滾輪，并且第二支撐板的底部兩側均固定連接有第二滾輪。

有益效果

本發明提供了一種便于移動的戶外監控設備。具備以下有益效果：

(1)、該便于移動的戶外監控設備，通過第一支撐板的頂部固定連接有第一監控設備，并且第一支撐板的一側固定連接有第一彈簧，第一彈簧的一端固定連接有第一固定板，并且第一固定板的底部與底板的頂部固定連接，述絲桿遠離連接桿的一端固定連接有連接塊，并且連接塊的一側貫穿有第二拉桿，第二拉桿的一端固定連接有第二支撐板，并且第二支撐板的頂部固定連接有第二監控設備，同時安裝兩個監控設備，大大增加了監控的范圍，提高了安全性，為人身和財產的安全提供了保障。

(2)、該便于移動的戶外監控設備，通過第一齒輪的一側中部與電機輸出軸固定連接，并且第一齒輪的另一側固定連接有第二齒輪，第二齒輪的一側嚙合有第三齒輪，并且第三齒輪的中部貫穿有套桿，套桿的表面固定連接有第五齒輪，并且第五齒輪的一側與第一齒輪的一側相嚙合，第三齒輪的一側固定連接有第四齒輪，將安裝有兩個監控設備的裝置進行移動，可以根據具體地理環境選擇要進行監控的區域，使用十分的方便。

(3)、該便于移動的戶外監控設備，通過底板的底部兩側均固定連接有移動裝置，并且移動裝置包括支撐柱，支撐柱的頂端與底板的底部固定連接，并且支撐柱的底端固定連接有固定桿，固定桿的表面一側固定連接有支撐桿，并且支撐桿的底端固定連接有防滑板，支撐桿的一側活動連接有活動架，并且活動架的底部固定連接有萬向輪，選定監控地點時，就可以將萬向輪收起，將防滑板放置在地面，增大與地面的摩擦力，提高了監控設備的平穩性。

(4)、該便于移動的戶外監控設備，通過第一支撐板的頂部固定連接有第一監控設備，并且第一支撐板的一側固定連接有第一彈簧，第一彈簧的一端固定連接有第一固定板，并且第一固定板的底部與底板的頂部固定連接，絲桿遠離連接桿的一端固定連接有連接塊，并且連接塊的一側貫穿有第二拉桿，第二拉桿的一端固定連接有第二支撐板，并且第二支撐板的頂部固定連接有第二監控設備，第一支撐板的底部兩側均固定連接有第一滾輪，并且第二支撐板的底部兩側均固定連接有第二滾輪，可以同時將兩個監控設備都進行移動，大大提高了監控的范圍，增加了監控設備的實用性，使用更加的便利。

附圖說明

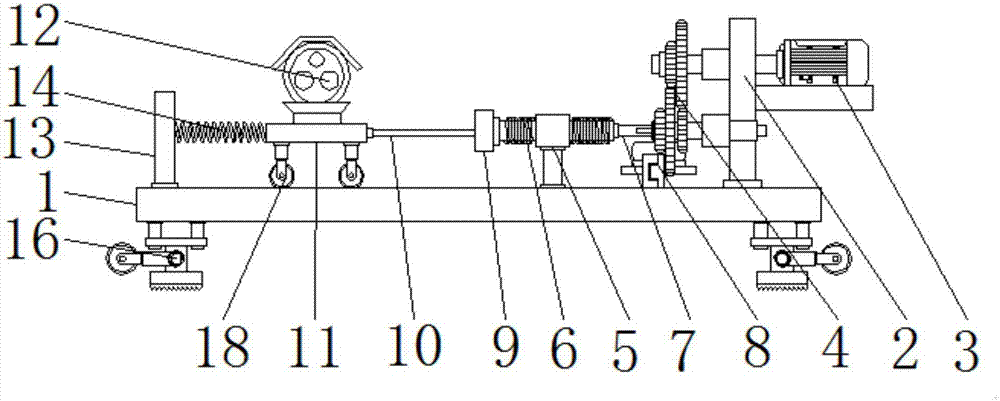

圖1為本發明結構示意圖；

圖2為本發明連接塊的內部結構示意圖；

圖3為本發明齒輪組的結構示意圖；

圖4為本發明拉動裝置的結構示意圖；

圖5為本發明移動裝置的結構示意圖；

圖6為本發明套桿的內部結構示意圖；

圖7為本發明絲桿的結構示意圖。

圖中：1底板、2支撐架、3電機、4齒輪組、41第一齒輪、42第二齒輪、43第三齒輪、44套桿、45第五齒輪、46第四齒輪、47活動槽、5固定塊、6絲桿、7連接桿、8拉動裝置、81連接板、82滑板、83第一拉桿、84第一支撐板、85第一監控設備、86第一彈簧、87第一固定板、88滑槽、89齒牙、810第一滾輪、9連接塊、10第二拉桿、11第二支撐板、12第二監控設備、13第二固定板、14第二彈簧、15球體、16移動裝置、161支撐柱、162固定桿、163支撐桿、164防滑板、165活動架、166萬向輪、17滑塊、18第二滾輪。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-7，本發明提供一種技術方案：一種便于移動的戶外監控設備，包括底板1，底板1的頂部一側固定連接有第二固定板13，并且第二固定板13的一側與第二支撐板11的一側之間固定連接有第二彈簧14，第二拉桿10延伸至連接塊9內部的一端固定連接有球體15，底板1的底部兩側均固定連接有移動裝置16，并且移動裝置16包括支撐柱161，支撐柱161的頂端與底板1的底部固定連接，并且支撐柱161的底端固定連接有固定桿162，固定桿162的表面一側固定連接有支撐桿163，并且支撐桿163的底端固定連接有防滑板164，支撐桿163的一側活動連接有活動架165，并且活動架165的底部固定連接有萬向輪166，底板1的頂部一側固定連接有支撐架2，并且支撐架2的一側通過電機支撐板固定連接有電機3，電機3輸出軸的一端貫穿支撐架2并延伸至支撐架2的外部，電機3輸出軸延伸至支撐架2外部的一端固定連接有齒輪組4，并且齒輪組4包括第一齒輪41，第一齒輪41的一側中部與電機3輸出軸固定連接，并且第一齒輪41的另一側固定連接有第二齒輪42，第二齒輪42的一側嚙合有第三齒輪43，并且第三齒輪43的中部貫穿有套桿44，套桿44的表面固定連接有第五齒輪45，并且第五齒輪45的一側與第一齒輪41的一側相嚙合，第三齒輪43的一側固定連接有第四齒輪46，并且底板1的頂部固定連接有固定塊5，固定塊5的內部螺紋連接有絲桿6，絲桿6遠離連接桿7的一端固定連接有連接塊9，并且連接塊9的一側貫穿有第二拉桿10，第二拉桿10的一端固定連接有第二支撐板11，并且第二支撐板11的頂部固定連接有第二監控設備12，并且絲桿6的一端活動連接有連接桿7，連接桿7的表面兩側均固定連接有滑塊17，并且套桿44的內壁兩側均開設有與滑塊17相適配的活動槽47，連接板7的一側開設有與滑板164相適配的滑槽88，并且滑板82的頂部固定連接有與第四齒輪46相嚙合的齒牙89，連接桿7的一端貫穿套桿44并延伸至套桿44的外部，連接桿7延伸至套桿44外部的一端貫穿支撐架2并延伸至支撐架2的外部，底板1的頂部固定連接有拉動裝置8，并且拉動裝置8包括連接板81，連接板81的底部與底板1的頂部固定連接，并且連接板81的一側滑動連接有滑板82，滑板82的一側固定連接有第一拉桿83，并且第一拉桿83的一端固定連接有第一支撐板84，第一支撐板84的頂部固定連接有第一監控設備85，并且第一支撐板84的一側固定連接有第一彈簧86，第一彈簧86的一端固定連接有第一固定板87，并且第一固定板87的底部與底板1的頂部固定連接，第一支撐板84的底部兩側均固定連接有第一滾輪810，并且第二支撐板11的底部兩側均固定連接有第二滾輪18。

工作時，先將第一監控設備85固定安裝在第一支撐板84上，將第二監控設備12固定安裝在第二支撐板11上，然后將萬向輪166放下來，推到指定的位置，然后將萬向輪166收起來，讓防滑板164直接與地面接觸，打開電機3，電機3帶動第一齒輪41與第二次齒輪42進行旋轉，第一齒輪41帶動第五齒輪45進行旋轉，第二齒輪42帶動第三齒輪43進行旋轉，第四齒輪46帶動滑板17在連接板81上進行滑動，滑板82的滑動拉動與第一拉桿83固定連接的第一支撐板84進行移動，第一監控設備85也會隨之進行運動，與絲桿6活動連接的連接桿7上的滑塊17在活動槽47里進行移動，帶動絲桿6進行旋轉，同時跟第一監控設備85的移動方式一樣，第二監控設備12也會隨之運動，這樣就完成了戶外監控設備的移動。
