本實用新型涉及顯示屏領域，尤其是涉及一種顯示屏的安裝結構。

背景技術：

隨著技術的發展，顯示屏越來越多的應用在人們的生活與工作之上，其中，顯示屏的一種用法即安裝在墻上用于進行廣告投放、信息展示等，對于此類顯示屏而言通常是通過安裝支架進行固定，然而現有技術中的安裝支架與顯示屏相互獨立，安裝時再進行裝配操作，操作較為繁瑣，同時安裝支架也會增加包裝與運輸?shù)某杀?，難以滿足人們的需求。

技術實現要素：

為了克服現有技術的不足，本實用新型提供一種可實現支架收納的顯示屏安裝結構。

本實用新型解決其技術問題所采用的技術方案是：

一種可實現支架收納的顯示屏安裝結構，包括顯示屏，還包括連接機構和通過連接機構安裝在顯示屏上的安裝桿，顯示屏上設有凹槽，安裝桿可通過連接機構相對顯示屏轉動，當安裝桿處于展開狀態時，安裝桿自顯示屏上伸出；當安裝桿處于收納狀態時，安裝桿與連接機構嵌入所述顯示屏凹槽之內，其中，安裝桿相對顯示屏的運動軌跡包括沿圓周方向的運動。

作為上述方案的進一步改進方式，連接機構包括圓弧桿，圓弧桿的兩端分別與顯示屏轉動連接，安裝桿與圓弧桿轉動連接。

作為上述方案的進一步改進方式，包括插銷，插銷插接在圓弧桿與安裝桿上徑向的插孔內，以實現安裝桿相對圓弧桿的轉動。

作為上述方案的進一步改進方式，安裝桿與顯示屏之間的間距可調。

作為上述方案的進一步改進方式，安裝桿上沿長度方向設有滑槽，滑槽的側壁上設有若干的插孔，圓弧桿從滑槽內穿過。

作為上述方案的進一步改進方式，連接機構包括轉盤，轉盤與顯示屏垂直，且與顯示屏轉動連接，安裝桿與轉盤固定連接。

作為上述方案的進一步改進方式，安裝桿與顯示屏之間的間距可調。

作為上述方案的進一步改進方式，包括固定盤，固定盤與顯示屏固定連接，轉盤與固定盤同軸且可相對固定盤轉動，固定盤上沿圓周方向設有若干軸向的插孔，轉盤上也設有軸向的插孔，插銷插接在轉盤與固定盤上的插孔內。

作為上述方案的進一步改進方式，包括兩層相互平行的固定盤，轉盤位于該兩層固定盤之間。

作為上述方案的進一步改進方式，包括連接桿，連接桿的兩端分別與轉盤的圓周以及安裝桿固定連接，其中，連接桿沿轉盤的直徑方向設置，安裝桿與轉盤垂直，并與顯示屏平行。

本實用新型的有益效果是：

可以實現安裝機構與顯示屏的一體連接，省去了安裝機構與顯示屏之間的裝配工作，有助于簡化安裝步驟，提高效率；同時，安裝機構在運輸時可以收納在顯示屏內，無需對安裝結構進行額外的包裝與運輸，從而可以節省成本。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1是本實用新型第一個實施例處于展開狀態時的立體示意圖；

圖2是本實用新型調節安裝桿與顯示屏之間距離的立體示意圖圖；

圖3是本實用新型第一個實施例處于收納狀態時的立體示意圖；

圖4是本實用新型第二個實施例處于展開狀態時的立體示意圖；

圖5是本實用新型第二個實施例處于中間狀態時的立體示意圖；

圖6是本實用新型第二個實施例處于收納狀態時的立體示意圖。

具體實施方式

以下將結合實施例和附圖對本實用新型的構思、具體結構及產生的技術效果進行清楚、完整的描述，以充分地理解本實用新型的目的、方案和效果。需要說明的是，在不沖突的情況下，本申請中的實施例及實施例中的特征可以相互組合。

需要說明的是，如無特殊說明，當某一特征被稱為“固定”、“連接”在另一個特征，它可以直接固定、連接在另一個特征上，也可以間接地固定、連接在另一個特征上。此外，本實用新型中所使用的上、下、左、右等描述僅僅是相對于附圖中本實用新型各組成部分的相互位置關系來說的。

此外，除非另有定義，本文所使用的所有的技術和科學術語與本技術領域的技術人員通常理解的含義相同。本文說明書中所使用的術語只是為了描述具體的實施例，而不是為了限制本發明。本文所使用的術語“及/或”包括一個或多個相關的所列項目的任意的組合。

本實用新型公開了一種可實現支架收納的顯示屏安裝結構，具體包括顯示屏、連接機構與以及通過連接機構安裝在顯示屏上的安裝桿，顯示屏上還設有凹槽。當安裝桿處于展開狀態時，安裝桿自顯示屏上伸出，此時顯示屏可通過安裝桿形成支撐或固定結構；當安裝桿處于收納狀態時，安裝桿與連接機構嵌入顯示屏上的凹槽之內，如此，可以實現安裝機構與顯示屏的一體連接，省去了安裝機構與顯示屏之間的裝配工作，有助于簡化安裝步驟，提高效率；同時，安裝機構在運輸時可以收納在顯示屏內，無需對安裝結構進行額外的包裝與運輸，從而可以節省成本。

本實用新型中安裝桿相對顯示屏的運動軌跡包括沿圓周方向的運動，以下詳細描述本實用新型的不同實施例。

實施例一

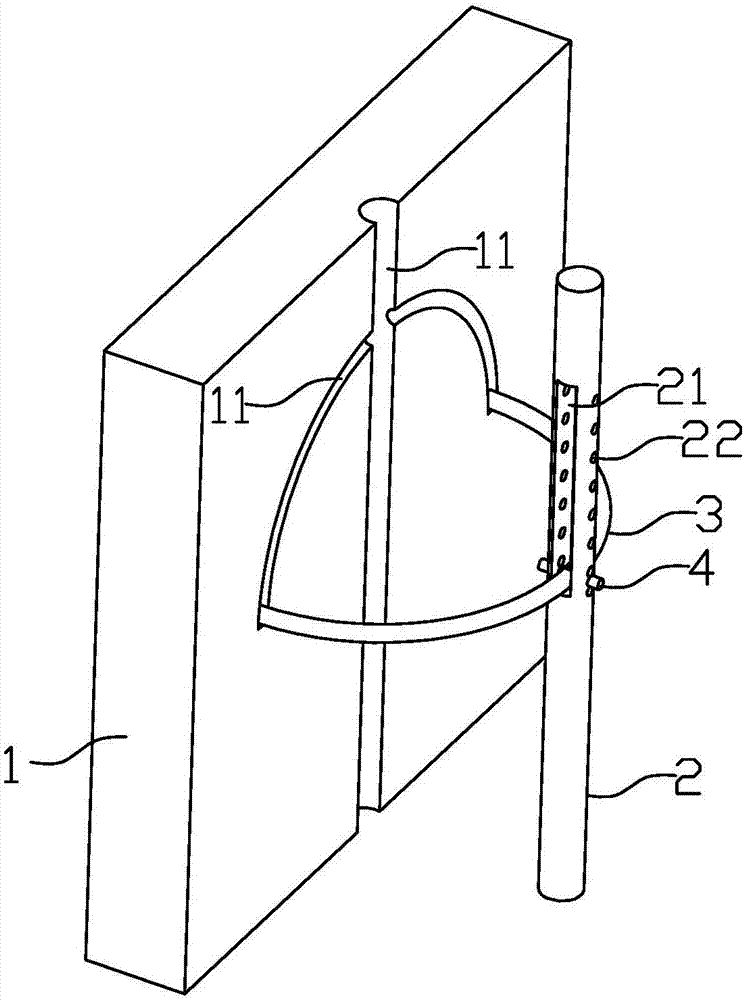

參照?qǐng)D1，示出了本實用新型第一個實施例處于展開狀態時的立體示意圖，如圖所示，本實施例包括顯示屏1、安裝桿2以及由圓弧桿3組成的連接機構，顯示屏1上設有凹槽11，凹槽11形狀與安裝桿2、圓弧桿3的形狀對應，具體的，本實施例中的凹槽11包括一圓弧槽段，以及經過圓弧槽段圓心的直線槽段。

圓弧桿3優選為半圓弧，其兩端分別鉸接在顯示屏1上，從而實現圓弧桿3相對顯示屏1的轉動，同時，安裝桿2鉸接在圓弧桿3上，實現安裝桿2相對圓弧桿3的轉動，進而，通過三者之間的轉動關系，安裝桿2和圓弧桿3可以最終嵌入凹槽11之內。

優選的，圓弧桿3與顯示屏1之間的轉軸水平設置，即安裝桿相對顯示屏1沿上下方向擺動。

為適應不同場所的安裝需求，安裝桿2與顯示屏1之間的距離可調，具體的，安裝桿2上沿長度方向設有滑槽21，滑槽21的側壁上設有若干徑向的插孔22，圓弧桿3從滑槽21內穿過，其上也設有插孔，插銷4插接在圓弧桿3與安裝桿2上的插孔內以實現安裝桿2相對圓弧桿3的轉動，插銷4插接在安裝桿2上不同的插孔內便可以進行距離調節。

參照?qǐng)D2，示出了本實用新型調節安裝桿與顯示屏之間距離的立體示意圖，如圖所示，圖2中插銷的插孔位置相比于圖1有所上移，圓弧桿3只需轉動小于90°的角度便能使安裝桿2處于相對顯示屏1平行的安裝位置，故能縮短安裝桿2與顯示屏1的距離。

參照?qǐng)D3，示出了本實用新型第一個實施例處于收納狀態時的立體示意圖，如圖所示，圓弧桿3嵌入凹槽11的圓弧槽段之內，安裝桿2則嵌入凹槽11的直線槽段內，保證顯示屏1上沒有外露的安裝機構。

實施例二

參照?qǐng)D4，示出了本實用新型第二個實施例處于展開狀態時的立體示意圖，如圖所示，本實施例包括顯示屏1、安裝桿2以及由轉盤5、連接桿6組成的連接機構，顯示屏1上設有凹槽11，凹槽11形狀與轉盤5、連接桿6與安裝桿2的形狀對應，具體的，本實施例中的凹槽11包括放置轉盤5的轉盤槽，以及放置連接桿6與安裝桿2的直線槽。

轉盤5的半個圓周嵌入轉盤槽內，并與顯示屏1垂直。連接桿6的兩端分別與安裝桿2以及轉盤5的圓周固定連接，其中，連接桿6沿轉盤5的直徑方向設置，安裝桿2與轉盤5垂直，并與顯示屏1平行。優選的，轉盤5與顯示屏1之間的轉軸沿豎直方向設置，即安裝桿2相對顯示屏1沿左右方向擺動。

為適應不同場所的安裝需求，安裝桿2與顯示屏1之間的距離可調，具體的，本實施例還包括有固定盤7，固定盤7與顯示屏1固定連接，轉盤5與固定盤7同軸且可相對固定盤7轉動，固定盤7上沿圓周方向設有若干軸向的插孔71，轉盤5上也設有軸向的插孔，插銷8插接在轉盤5與固定盤7上的插孔內，插銷8插接在轉盤5上不同的插孔內便可以調節安裝桿2與顯示屏1之間的距離。

優選的，本實施例包括兩層相互平行的固定盤7，轉盤5則位于該兩層固定盤之間。

參照?qǐng)D5，示出了本實用新型第二個實施例處于中間狀態時的立體示意圖，如圖所示，連接桿6與顯示屏1之間夾角小于90°，安裝桿2靠近顯示屏1。

參照?qǐng)D6，示出了本實用新型第二個實施例處于收納狀態時的立體示意圖，如圖所示，連接桿6與安裝桿2嵌入凹槽的直線槽內，保證顯示屏1上沒有外露的連桿部分。

以上是對本實用新型的較佳實施進行了具體說明，但本發明創造并不限于所述實施例，熟悉本領域的技術人員在不違背本實用新型精神的前提下還可做出種種的等同變形或替換，這些等同的變形或替換均包含在本申請權利要求所限定的范圍內。
