本實用新型涉及一種金屬零件,更具體地說，它涉及一種緊固件。

背景技術：

緊固件是市場上很常見的一種金屬零件。現有的緊固件存在安裝不牢固的現象。因為現有的緊固件僅僅是靠螺紋固定在物件上，但是時間長久后，螺紋會松動，造成緊固件的安裝不牢固，從而導致物件的牢固性低，極大的降低了產品質量。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種安裝更加牢固，操作簡單，安裝效率更高，安裝質量更高的一種緊固件。

為實現上述目的，本實用新型提供了如下技術方案：

一種緊固件，包括緊固件本體，所述緊固件本體包括安裝端和固定端，所述安裝端與固定端之間設有固定盤，所述固定端上設有螺紋，所述安裝端上設有通槽，所述通槽延伸至固定端，所述通槽內嵌設有固定件，所述固定件由安裝端延伸至固定端設置，所述通槽內設有用于固定固定件的第一卡口和第二卡口，所述固定件上設有與第一卡口、第二卡口相適配的卡塊，所述固定件相對固定端的一端上設有若干個固定支架，所述固定支架一端與固定件鉸接，所述固定件上的卡塊由第一卡口的位置滑移至第二卡口位置時，所述固定支架可沿著通槽滑移出固定端。

本實用新型進一步設置為：所述固定件上的固定支架數量設置有三個，所述固定支架相對與固定架鉸接的另一端上設有若干條凸紋。

本實用新型進一步設置為：所述固定盤相對固定端的一端上設有凸沿，所述凸沿沿著固定盤的圓周設置。

通過采用上述技術方案，在緊固件上增加了固定件的設置，緊固件在固定物件時，先通過固定端上螺紋進行固定，然后再通過固定件上的固定支架進行固定，這樣的雙重保障固定，均使得緊固件安裝的牢固性更強，提高產品質量。

附圖說明

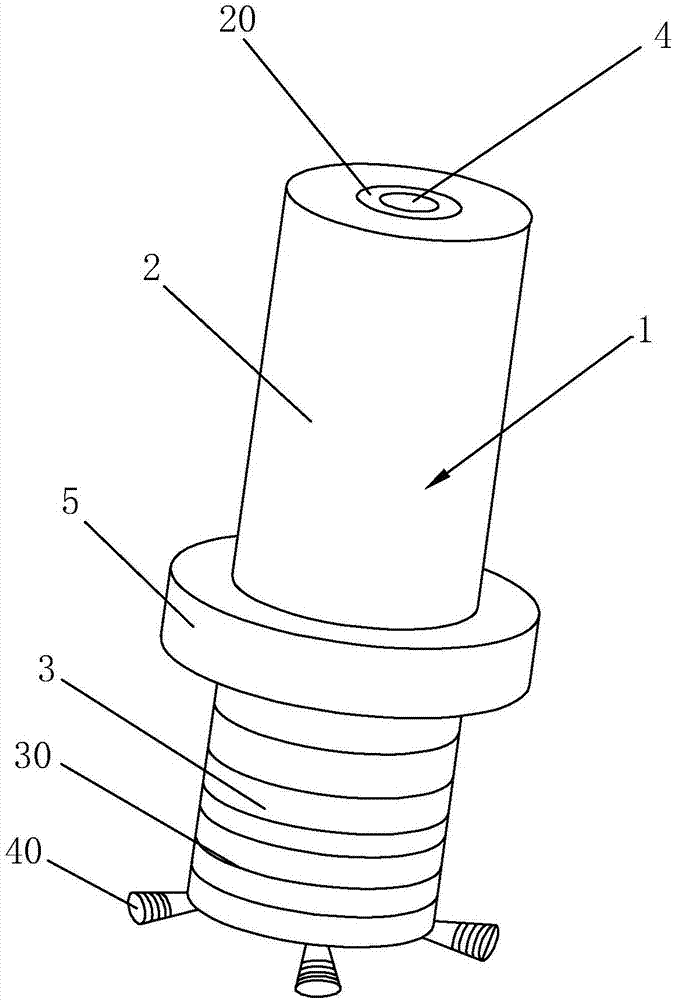

圖1為本實用新型的結構示意圖；

圖2為局部結構分解圖；

圖3為固定盤結構示意圖。

1、緊固件本體； 2、安裝端；20、通槽；21、第一卡口；22、第二卡口；3、固定端；30、螺紋； 4、固定件；40、固定支架；41、卡塊；42、凸紋；5 、固定盤；50、凸沿。

具體實施方式

參照圖1至圖3對本實用新型一種緊固件實施例做進一步說明。

一種緊固件，包括緊固件本體1，所述緊固件本體1包括安裝端2和固定端3，所述安裝端2與固定端3之間設有固定盤5，所述固定端3上設有螺紋30，所述安裝端2上設有通槽20，所述通槽20延伸至固定端3，所述通槽20內嵌設有固定件4，所述固定件4由安裝端2延伸至固定端3設置，所述通槽20內設有用于固定固定件4的第一卡口21和第一卡口22，所述固定件4上設有與第一卡口21、第一卡口22相適配的卡塊41，所述固定件4相對固定端3的一端上設有若干個固定支架40，所述固定支架40一端與固定件4鉸接，所述固定件4上的卡塊41由第一卡口21的位置滑移至第一卡口22位置時，所述固定支架40可沿著通槽20滑移出固定端3。

所述固定件4上的固定支架40數量設置有三個，所述固定支架40相對與固定架鉸接的另一端上設有若干條凸紋42。

所述固定盤相對固定端3的一端上設有凸沿50，所述凸沿50沿著固定盤的圓周設置。

這樣的結構設置，當緊固件的固定端3通過螺紋30固定在物件上后，再擠壓通槽20內的固定件4，固定件4上的卡塊41原本固定于通槽20內的第一卡口21位置，受到擠壓后沿著通槽20滑移至第一卡口22的位置，那么固定件4上的固定支架40便會滑移出固定端3，固定支架40的一端與固定件4鉸接，滑移出通槽20后，固定支架40沒有與固定件4鉸接的一端便會張開，形成卡爪，能牢牢卡緊物件，起到進一步固定緊固件安裝的作用。而且將固定支架40的數量設置成三個，張開后的固定支架40呈三角形設置，而且沒有與固定件4鉸接的一端上設有若干條凸紋42，都在提升固定支架40的固定能力，從而提升整個緊固件的固定能力。在固定盤上設有凸沿50，凸沿50沿著固定盤的圓周設置，待緊固件的固定端3擰進物件后，固定盤上的凸沿50便會嵌設入物件，起到卡緊的作用，進一步提升緊固件的牢固性能。這些結構改進后，均使得緊固件的安裝質量提高，牢固性能提高，且使得結構簡單，安裝便捷，提高工作效率。
