本發明屬于紡織設備，涉及一種具有減震效果的紡織膠輥。

背景技術：

1、膠輥是以金屬或其他材料為芯，外覆橡膠經硫化而制成的輥狀制品。用聚氨酯制作的紡織膠輥比用丁腈橡膠制作的紡織膠輥磨耗低，回彈性能好，無須磨削加工。使用前不用上涂料層，不會出現纏繞現象，使用過程中無須進行磨削修復處理。對于生產者及使用者都能夠降低生產成本，提高生產效率；

2、紡織膠輥可作為牽引輥和導向輥，在使用時需要安裝在一些紡織設備上，當紡織設備進行工作時，設備作業產生的震動會傳遞到紡織膠輥上，紡織膠輥的震動會加劇紡織產品與紡織膠輥表面的摩擦，加快紡織膠輥的老化，而且可能會導致紡織產品的質量下降，現有的紡織膠輥只能通過膠面的自身彈性進行減震，減震效果較差。

3、基于此，我們設計了一種具有減震效果的紡織膠輥。

技術實現思路

1、本發明的目的是針對現有的技術存在上述問題，提出了一種具有減震效果的紡織膠輥，該裝置要解決的技術問題是：如何實現紡織膠輥的減震效果，降低設備震動對紡織膠輥的影響。

2、本發明的目的可通過下列技術方案來實現：

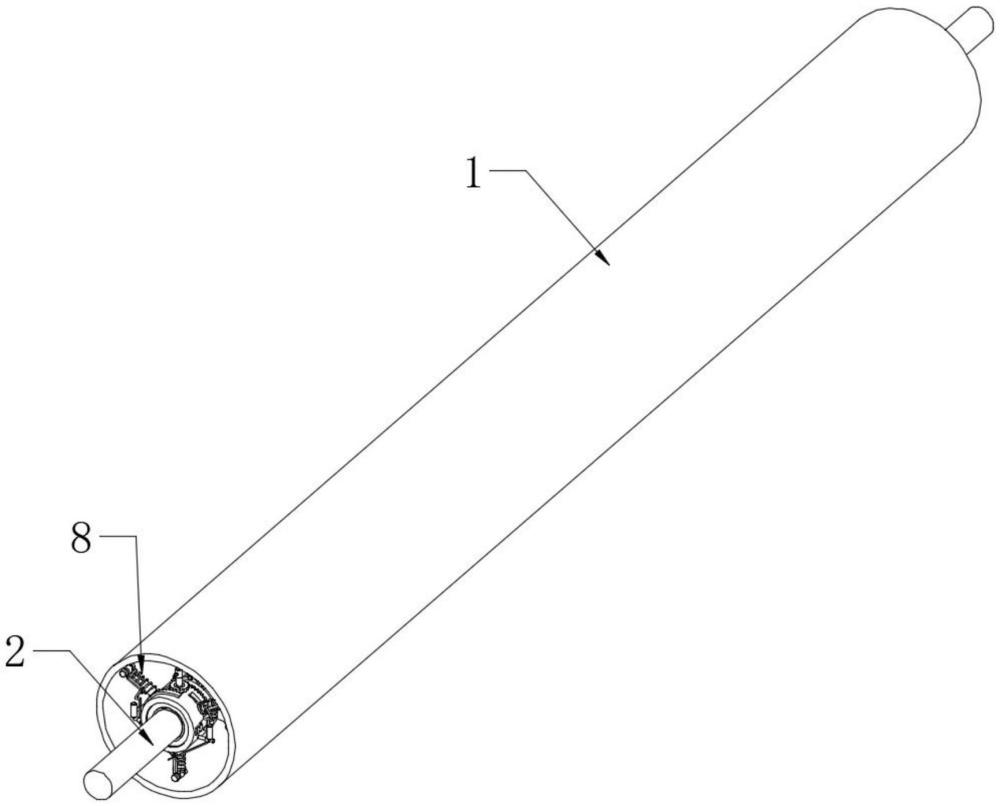

3、一種具有減震效果的紡織膠輥，包括空心輥體和兩個位于空心輥體兩端的中心軸，所述空心輥體的內部固定有兩個對稱分布的安裝板，安裝板的中間位置固定有中心桿，且中心桿與對應位置的中心軸之間連接有萬向節聯軸器，且中心軸與安裝板之間設有限位機構，中心軸上套設有兩個軸承，且兩個軸承外側套設有轉動環，轉動環外側設置有三個圓周均布的緩震器，且緩震器遠離中心軸的一端設置有轉動輥，且轉動輥與空心輥體的內壁相抵，轉動環上設有用于安裝轉動環的安裝機構。

4、本發明的工作原理是：在使用時，將兩個中心軸安裝在設備的軸承座上，限位機構能夠保持空心輥體與兩個中心軸保持水平狀態，在作為導向輥使用時，緩震器能夠為空心輥體提供位移空間，阻止中心軸與空心輥體之間的震動傳遞，而且當紡織產品對空心輥體產生側向壓力時，緩震器的長度會發生變化，當空心輥體和中心軸轉動時，轉動環會因為緩震器的長度不同并且緩震器具有阻尼效果能不能及時變化長度而停止轉動，此時空心輥體內壁與轉動輥發生相對滾動，空心輥體在受力偏移時依然能夠沿著自身軸線轉動，并且緩震器不轉動，其長度保持不變，使得紡織膠輥在轉動時自身部件產生的震動降低，實現減震效果，在作為牽引輥使用時，可將其中一個中心軸與電機轉軸連接，在萬向節聯軸器的作用下，空心輥體與中心軸即使偏心也依然能夠沿著各自的軸線轉動，進一步降低紡織膠輥的自身產生的震動，從而多方面實現減震效果。

5、所述限位機構包括固定在中心軸上的安裝座，安裝座上固定有若干圓周均布的直桿，直桿的端部固定有磁塊，且磁塊的端部設置有減震墊，安裝板靠近中心軸的一側嵌設有磁環，且磁環與磁塊相同磁極相對分布。

6、采用以上結構，在使用時，磁環和磁塊相互靠近但是不接觸，能夠產生較穩定的斥力，在使用時，中心軸安裝在紡織設備上，能夠?qū)Π惭b板產生較大的推力，中心軸對對應位置的安裝板的推力均朝向空心輥體的中心位置，進而使得空心輥體兩側推力平衡，防止空心輥體向一端偏移，并且多個磁塊共同產生推力能夠進一步防止空心輥體傾斜，使其保持與中心軸平行。

7、所述緩震器設置在轉動環的外側，其中一個緩震器固定在轉動環外側為第一緩震器，轉動環上開設有兩個對稱分布的滑槽，且另外兩個緩震器滑動設置在對應位置的滑槽中為第二緩震器，且兩個第二緩震器之間設置有用于調節兩個第二緩震器間距的調節機構。

8、采用以上結構，在使用時，將兩個第二緩震器朝向空心輥體受力方向，由兩個第二緩震器對空心輥體提供支撐力，當空心輥體受到的來自紡織產品的壓力較大時，可通過調節機構將兩個第二緩震器相互靠攏，此時兩個第二緩震器能夠提供更大的支撐力，進而減小空心輥體偏移的距離，使得裝置能適用于對張緊力要求不同的更多種類的紡織產品的生產，擴大了裝置的適用范圍。

9、所述調節機構包括固定在第二緩震器底部的弧形齒條，轉動環上轉動設置有與弧形齒條嚙合的轉動齒輪，且轉動齒輪位于兩個第二緩震器的中間位置，轉動環上連接有橫桿，且橫桿的一端開設有滑孔，且滑孔中滑動設置有調節桿，橫桿的側端螺紋連接有手?jǐn)Q螺栓，且手?jǐn)Q螺栓的端部與調節桿側端相抵，調節桿的側端固定有凸塊，轉動齒輪的中間開設有插孔，插孔內壁上開設有螺旋槽，且凸塊滑動設置在螺旋槽中。

10、采用以上結構，調節桿的升降能夠通過凸塊和螺旋槽帶動轉動齒輪轉動，在使用紡織膠輥并進行調試時，操作人員可根據紡織產品的張緊力大小，轉動轉動齒輪，通過兩個弧形齒條將兩個第二緩震器的間距調試至合適位置，然后通過手?jǐn)Q螺栓將調節桿固定，從而對兩個第二緩震器的位置進行調節和固定。

11、所述橫桿遠離調節桿的一端固定有頂桿，且頂桿靠近轉動環的一端開設有定位孔，轉動環外側固定有定位桿，且定位桿滑動插設在定位孔中，定位桿外側套設有復位彈簧，且復位彈簧的兩端分別與頂桿和轉動環相抵，空心輥體的內側固定有擠壓環，轉動環上固定有彎桿，且彎桿的兩端固定在轉動環上，且彎桿的中間位置越過橫桿的外側。

12、采用以上結構，在使用時，兩個第二緩震器會受到向兩側分離的推力，并具有通過弧形齒條帶動轉動齒輪轉動的趨勢，轉動齒輪的轉動會將調節桿外側推動，彎桿能夠防止橫桿和調節桿向外側移動，進而防止兩個第二緩震器受到擠壓向兩側分離，而且當紡織產品對空心輥體的壓力較大時，空心輥體會發生較大的偏移，此時擠壓環會擠壓頂桿，此時橫桿和調節桿會向靠近轉動環的方向移動，并壓縮復位彈簧，調節桿的移動會通過凸塊和螺旋槽帶動轉動齒輪轉動，轉動齒輪會進一步通過兩個弧形齒條將兩個第二緩震器相互靠近，提供更大的支撐力，根據空心輥體受到的實時壓力自動調節支撐力大小，減小空心輥體的偏移距離，使用更加方便，能夠進一步方便操作人員調試設備。

13、所述緩震器的外側端部固定有兩個開口夾，且轉動輥上開設有兩個環形槽，開口夾卡在環形槽中。

14、采用以上結構，在使用時，開口夾會將轉動輥抵在空心輥體的內壁上，轉動輥不會掉落，而且在拆下轉動環后，更換磨損嚴重的轉動輥更加方便。

15、所述安裝機構包括固定在轉動環一側的內沿，轉動環上開設有兩個對稱分布的方槽，且方槽中設置有方塊，轉動環的外側固定有彈性折板，且彈性折板的一端與方塊外側固定，轉動環的兩側均設置有鉸接耳，且鉸接耳上轉動連接有直角板，且直角板的一端固定有把手。

16、采用以上結構，在安裝轉動環時，方塊的內側與轉動環內壁齊平，將轉動環套在兩個軸承外側，并使得內沿抵在軸承側端，將兩個把手向外側撥動，轉動直角板，此時直角板的一側直角邊會將方塊向內側擠壓，此時方塊的兩側恰好與兩個軸承的外圈相抵，即可實現對轉動環的安裝，同理，在進行拆卸時，可將直角板向中間撥動，彈性折板會將方塊復位，此時即可將轉動環外側取出，拆卸更加方便，能夠更加快速地進行轉動輥的更換。

17、所述緩震器的外端固定有拉桿，且拉桿的端部固定有拉銷，轉動環的外側固定有兩個對稱分布的支桿，且支桿上滑動設置有移動桿，移動桿的一端固定有第一傾斜桿，且兩個第一傾斜桿分別位于兩個第二緩震器對應的拉銷的外側，移動桿位于對應位置的直角板內側，且移動桿的另一端固定有第二傾斜桿，且第二傾斜桿位于第一緩震器對應的拉銷的外側。

18、采用以上結構，在進行轉動環的安裝和拆卸時，操作人員可通過把手將直角板向中間擠壓，使得直角板擠壓移動桿，帶動第一傾斜桿和第二傾斜桿移動，第一傾斜桿會通過對應的拉銷和拉桿將第二緩震器進行壓縮，第二傾斜桿會通過對應拉銷和拉桿將第一緩震器進行壓縮，使得轉動輥向中間收縮，這樣在移動轉動環時，轉動輥不會與空心輥體內壁摩擦，拆卸和安裝更加方便，單人即可進行拆裝。

19、與現有技術相比，本具有減震效果的紡織膠輥具有以下優點：

20、1、通過空心輥體、中心軸、萬向節聯軸器和緩震器，由緩震器為空心輥體的偏移提供移動空間，并保持對空心輥體的支撐力，由萬向節聯軸器，實現空心輥體和中心軸的偏心傳動，降低設備震動對空心輥體的影響，同時減小空心輥體轉動時自身產生的震動，多方面實現減震效果。

21、2、通過限位機構，使得空心輥體兩側推力平衡，防止空心輥體向一端偏移，并且多個磁塊共同產生推力能夠進一步防止空心輥體傾斜，使其保持與中心軸平行，能夠保證空心輥體的導向和牽引效果。

22、3、通過調節機構，對兩個第二緩震器之間的距離進行調節，在空心輥體受到的側向壓力較大時提供更大的支撐力，減小偏移距離，從而擴大裝置的適用范圍，而且能夠在使用時進行實時自動調控，使用更加方便。

23、4、通過安裝機構，對轉動環進行安裝和拆卸，方便更換新的轉動輥，而且在進行安裝和拆卸時，能夠?qū)⑥D(zhuǎn)動輥向中間收攏，使其與空心輥體內壁分離，在拆卸和安裝時不會受到摩擦阻力，單人即可進行拆裝。
