本技術涉及隔離閥，具體地說，本技術涉及一種真空隔離閥。

背景技術：

1、真空隔離閥是一種用于控制真空系統中氣體流動的閥門；真空隔離閥通過控制閥門的開啟和關閉，可以實現對真空系統中氣體流動的控制；但是傳統的真空隔離閥在使用時難以及時觀測閥板開關狀態，且閥板密封性差，難以控制閥板轉動角度，導致隔離閥的密封性差，且隔離閥與其他物品的連接穩固性與密封性差，隔離閥易磨損而導致損壞。

2、申請人經過檢索發現，公開號為204175999u中國專利文獻于2015年2月25日公開了一種真空隔離閥，包括：閥體、閥蓋、閥芯、閥桿，閥桿外還包覆有一個波紋管，波紋管兩端分別與閥蓋和閥芯密封連接，閥桿與閥蓋之間設置機械密封，閥體與閥蓋之間采用固定連接，閥柱和限位板與管道均采用固定連接，但是上述構件仍存在以下問題，難以及時觀測閥板開關狀態，且閥板密封性差，難以控制閥板轉動角度，導致隔離閥的密封性差，且隔離閥與其他物品的連接穩固性與密封性差，隔離閥易磨損而導致損壞。

3、所以為了改善或解決上述至少一個問題，就需要對現有真空隔離閥進行優化。

技術實現思路

1、本實用新型的目的在于提供一種能夠實現觀測閥板狀態，且能夠提升閥板密封性的真空隔離閥。

2、為了解決上述技術問題，本實用新型采取的技術方案為：一種真空隔離閥，包括密封球；所述密封球中分別設有閥板和限位結構；所述閥板連接有連接閥桿所述連接閥桿上設有觀測結構。

3、所述限位結構包括限位板；所述限位板設在所述閥板的兩側，且與所述閥板抵接。

4、所述觀測結構包括指向針和轉盤；所述指向針和所述轉盤均與所述連接閥桿連接。

5、所述密封球的頂部設有密封殼；所述連接閥桿套接在所述密封殼中；所述密封殼的頂部設有限位塊和所述指向針；所述限位塊和所述指向針抵接。

6、所述轉盤設在所述連接閥桿的端部；所述轉盤上設有觀察窗。

7、所述密封球的兩側分別設有第一密封框和第二密封框；所述第一密封框連接有第一連接框；所述第二密封框連接有第二連接框。

8、所述第一連接框和第二連接框中均設有螺紋凹槽。

9、所述密封殼的頂部設有支撐板；所述限位塊和所述指向針均設在所述支撐板的頂部。

10、所述限位塊包括固定塊；所述固定塊設在所述支撐板上，且連接有固定支架；所述指向針與所述固定支架抵接；

11、所述轉盤的頂部設有轉動柱。

12、所述第一密封框上設有潤滑油箱；所述第二密封框上設有清潔箱；所述清潔箱中設有清潔液；所述清潔箱的頂部設有儲存箱，所述儲存箱中設有軟布。

13、本申請的有益效果為：

14、1、與現有技術相比，本真空隔離閥，通過限位板對閥板的活動進行限定；通過連接閥桿、連接閥板與指向針，且通過限位塊對指向針進行限位，從而使指向針的指向判斷閥板的開關狀態；且通過限位板與閥板的結合，提高隔離閥閥內密封性，實現了對閥板進行精準控制；且能夠方便快捷觀察閥板的開關狀態以及密封是否穩定，且能夠在一定程度上提高閥板的密封性，從而保證隔離閥能夠安全穩定進行密封，避免空氣泄漏的優點。

15、2、與現有技術相比，本真空隔離閥，通過第一連接框與第二連接框內部的螺紋凹槽，從而提高連接后的穩固性，且減少接觸空隙；并通過第一密封框上方的潤滑油箱與第二密封框上的清潔箱能夠及時對隔離閥進行清潔；并在清潔后進行潤滑，減少隔離閥磨損，提高隔離閥耐磨性，實現了提高了隔離閥的連接穩定性與密封性，從而避免連接因素造成隔離閥出現漏氣情況；且能夠隨時對隔離閥進行清潔潤滑，從而降低隔離閥的損耗，延長隔離閥的使用壽命，且降低隔離閥損壞概率的優點。

技術特征：

1.一種真空隔離閥，其特征在于：包括密封球(2)；所述密封球(2)中分別設有閥板(13)和限位結構；所述閥板(13)連接有連接閥桿(8)；所述連接閥桿(8)上設有觀測結構；

2.按照權利要求1所述的一種真空隔離閥，其特征在于：所述轉盤(16)設在所述連接閥桿(8)的端部；所述轉盤(16)上設有觀察窗(12)。

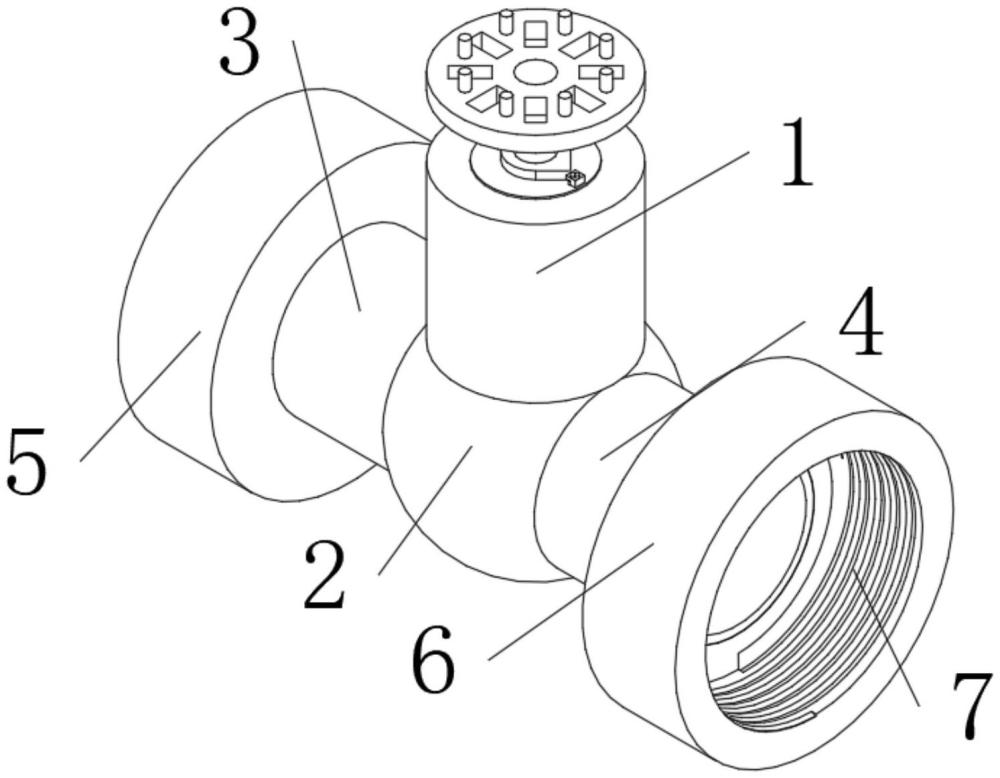

3.按照權利要求1-2任一項所述的一種真空隔離閥，其特征在于：所述密封球(2)的兩側分別設有第一密封框(3)和第二密封框(4)；所述第一密封框(3)連接有第一連接框(5)；所述第二密封框(4)連接有第二連接框(6)。

4.按照權利要求3所述的一種真空隔離閥，其特征在于：所述第一連接框(5)和第二連接框(6)中均設有螺紋凹槽(7)。

5.按照權利要求4所述的一種真空隔離閥，其特征在于：所述密封殼(1)的頂部設有支撐板(15)；所述限位塊(9)和所述指向針(10)均設在所述支撐板(15)的頂部。

6.按照權利要求5所述的一種真空隔離閥，其特征在于：所述限位塊(9)包括固定塊；所述固定塊設在所述支撐板(15)上，且連接有固定支架；所述指向針(10)與所述固定支架抵接；

7.按照權利要求4-6任一項所述的一種真空隔離閥，其特征在于：所述第一密封框(3)上設有潤滑油箱；所述第二密封框(4)上設有清潔箱；所述清潔箱中設有清潔液；所述清潔箱的頂部設有儲存箱，所述儲存箱中設有軟布。

技術總結
本技術涉及隔離閥技術領域，具體地說，本技術涉及一種真空隔離閥，包括密封球(2)；所述密封球(2)中分別設有閥板(13)和限位結構；所述閥板(13)連接有連接閥桿(8)；所述連接閥桿(8)上設有觀測結構；本裝置能夠實現對閥板進行精準控制，能夠穩定觀測閥板開關狀態以及是否徹底密封；能夠提高閥板密封性，從而保證隔離閥密封穩定性，且便于控制閥板進行轉動等優點。

技術研發人員：洪洲,謝華根,謝立超,伍林叢,王學芹
受保護的技術使用者：新余鋼鐵股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
