本技術涉及領域，尤其涉及一種360度轉動支架結構。

背景技術：

1、轉軸，顧名思義即是鏈接產品零部主件必須用到的、用于轉動工作中既承受彎矩又承受扭矩的軸稱為轉軸。常見的轉軸有：手機轉軸(翻蓋或旋轉屏手機)；手機支架轉軸；具有手機支架的手機殼的轉軸；筆記本電腦轉軸；便攜式dvd轉軸；led臺燈轉軸；lcd顯示屏轉軸；gps等車載支架轉軸等等。但目前的轉軸一般最多只能實現180度旋轉，在科技發達的今天，尤其人們對手機和筆記本表現出了更高的期望，顯然現有的轉軸已經無法滿足產品的需求。

技術實現思路

1、本實用新型的主要目的是提供一種360度轉動支架結構，旨在解決上述技術問題。

2、為實現上述目的，本實用新型提出的一種360度轉動支架結構包括支架部件以及轉軸部件，所述支架部件包括支架面板以及設置于所述支架面板上的支撐支架，所述轉軸部件設置于所述支架面板上并與所述支撐支架相連，所述轉軸部件具有第一轉動軸線和第二轉動軸線，所述支架部件可在外力作用下繞所述第一轉動軸線和/或所述第二轉動軸線轉動，所述第一轉動軸線和所述第二轉動軸線平行于所述支架面板所在平面，所述第二轉動軸線垂直于所述支架面板所在平面。

3、在一實施例中，所述轉軸部件包括固定環以及嵌設于所述固定環內部的轉動環，所述轉動環內設有旋轉軸體，所述第一轉動軸線平行于所述旋轉軸體，所述第二轉動軸線垂直于所述轉動環。

4、在一實施例中，所述轉動環包括疊設的第一板體和第二板體，所述第一板體呈環狀，所述第一板體設于所述固定環內，所述第二板體位于所述固定環外部并通過所述旋轉軸體和第一連接板相連接，所述第一連接板和所述支撐支架相連接。

5、在一實施例中，所述轉軸部件還包括第二連接板和相連接的轉動部，所述第二連接板安裝于所述第一板體內部，所述轉動部凸出設置并與所述第二板體連接，所述旋轉軸體安裝于所述轉動部上。

6、在一實施例中，所述360度轉動支架結構還包括蓋板，所述蓋板蓋設于所述固定環背離所述第二板體一側。

7、在一實施例中，所述蓋板上設有多個朝向所述固定環一側凸出設置的卡接凸起，所述固定環上設有多個卡接凹孔。

8、在一實施例中，多個所述卡接凸起和多個所述卡接凹孔沿周向均勻間隔設置。

9、本實用新型的技術方案中，360度轉動支架結構包括支架部件以及轉軸部件，所述支架部件包括支架面板以及設置于所述支架面板上的支撐支架，所述轉軸部件設置于所述支架面板上并與所述支撐支架相連，所述轉軸部件具有第一轉動軸線和第二轉動軸線，所述支架部件可在外力作用下繞所述第一轉動軸線和/或所述第二轉動軸線轉動，所述第一轉動軸線和所述第二轉動軸線平行于所述支架面板所在平面，所述第二轉動軸線垂直于所述支架面板所在平面。因此，在本技術方案中，通過施加外力在支架部件上，使得支架部件可以繞第一轉動軸線和第二轉動軸線轉動，從而能滿足目前可隨意折疊角度的產品，提高產品的實用性能。

技術特征：

1.一種360度轉動支架結構，其特征在于，所述360度轉動支架結構包括支架部件(10)以及轉軸部件(20)，所述支架部件(10)包括支架面板(11)以及設置于所述支架面板(11)上的支撐支架(12)，所述轉軸部件(20)設置于所述支架面板(11)上并與所述支撐支架(12)相連，所述轉軸部件(20)具有第一轉動軸線(a)和第二轉動軸線(b)，所述支架部件(10)可在外力作用下繞所述第一轉動軸線(a)和/或所述第二轉動軸線(b)轉動，所述第一轉動軸線(a)和所述第二轉動軸線(b)平行于所述支架面板(11)所在平面，所述第二轉動軸線(b)垂直于所述支架面板(11)所在平面。

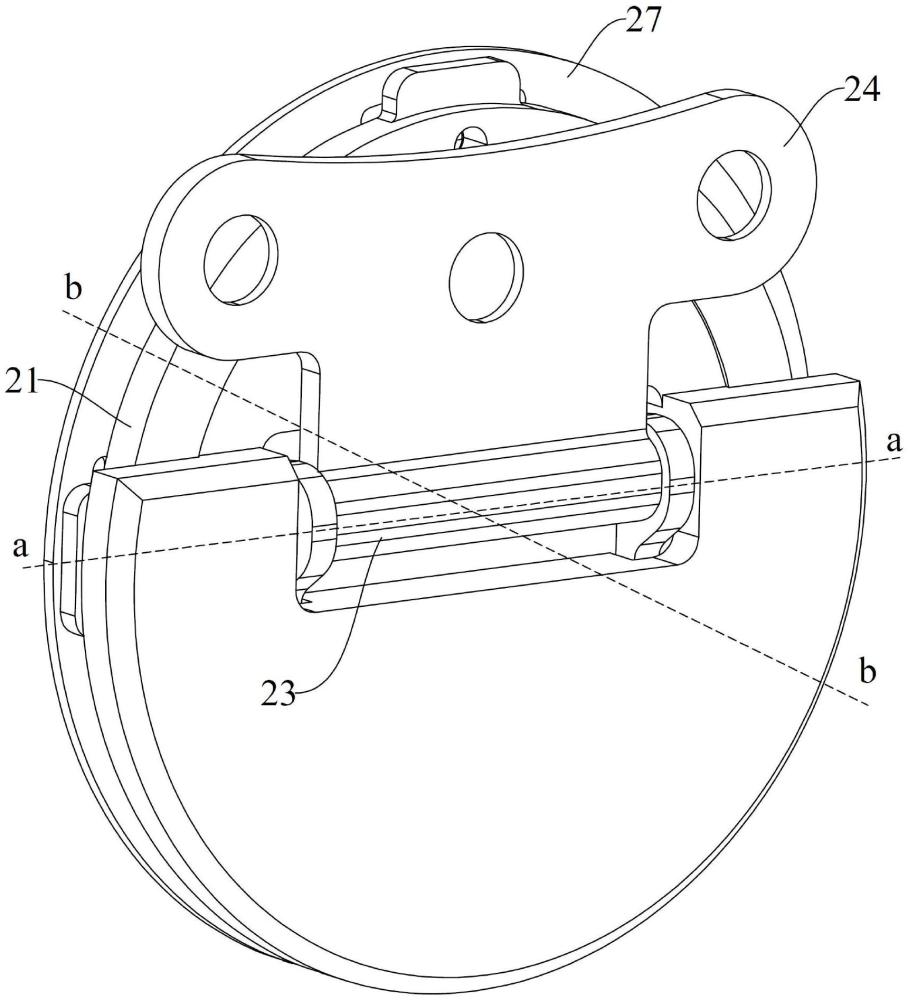

2.根據權利要求1所述的360度轉動支架結構，其特征在于，所述轉軸部件(20)包括固定環(21)以及嵌設于所述固定環(21)內部的轉動環(22)，所述轉動環(22)內設有旋轉軸體(23)，所述第一轉動軸線(a)平行于所述旋轉軸體(23)，所述第二轉動軸線(b)垂直于所述轉動環(22)。

3.根據權利要求2所述的360度轉動支架結構，其特征在于，所述轉動環(22)包括疊設的第一板體(221)和第二板體(222)，所述第一板體(221)呈環狀，所述第一板體(221)設于所述固定環(21)內，所述第二板體(222)位于所述固定環(21)外部并通過所述旋轉軸體(23)和第一連接板(24)相連接，所述第一連接板(24)和所述支撐支架(12)相連接。

4.根據權利要求3所述的360度轉動支架結構，其特征在于，所述轉軸部件(20)還包括第二連接板(25)和相連接的轉動部(26)，所述第二連接板(25)安裝于所述第一板體(221)內部，所述轉動部(26)凸出設置并與所述第二板體(222)連接，所述旋轉軸體(23)安裝于所述轉動部(26)上。

5.根據權利要求4所述的360度轉動支架結構，其特征在于，所述360度轉動支架結構還包括蓋板(27)，所述蓋板(27)蓋設于所述固定環(21)背離所述第二板體(222)一側。

6.根據權利要求5所述的360度轉動支架結構，其特征在于，所述蓋板(27)上設有多個朝向所述固定環(21)一側凸出設置的卡接凸起(271)，所述固定環(21)上設有多個卡接凹孔(211)。

7.根據權利要求6所述的360度轉動支架結構，其特征在于，多個所述卡接凸起(271)和多個所述卡接凹孔(211)沿周向均勻間隔設置。

技術總結
本技術公開一種360度轉動支架結構，其包括支架部件以及轉軸部件，所述支架部件包括支架面板以及設置于所述支架面板上的支撐支架，所述轉軸部件設置于所述支架面板上并與所述支撐支架相連，所述轉軸部件具有第一轉動軸線和第二轉動軸線，所述支架部件可在外力作用下繞所述第一轉動軸線和/或所述第二轉動軸線轉動，所述第一轉動軸線和所述第二轉動軸線平行于所述支架面板所在平面，所述第二轉動軸線垂直于所述支架面板所在平面。

技術研發人員：吳景軍
受保護的技術使用者：深圳市洛沃克科技有限公司
技術研發日：20240704
技術公布日：2025/3/20
