本申請涉及印刷機機械的領域，尤其是涉及一種橡皮滾筒自動清洗裝置。

背景技術：

1、橡皮滾筒，也稱為橡皮輥，是間接印刷中用于將印版圖文的油墨轉移到承印物上的轉印滾筒。它的表面包裹有橡皮布，這種設計使得橡皮滾筒能夠在印刷過程中有效地轉移油墨，同時也能彌補機器在印刷過程中的綜合誤差，確保印刷品的清晰度和質量。

2、相關技術中的橡皮滾筒清洗裝置位于印刷機殼體內部，通常包括位于橡皮滾筒一側的毛刷機構，毛刷機構包括毛刷和對毛刷噴水的噴水件，還包括推動毛刷機構向靠近橡皮滾筒的方向運動從而解除橡皮滾筒的驅動機構。清理橡皮滾筒時，通過驅動機構帶動毛刷機構向靠近橡皮滾筒的方向運動，直至毛刷解除滾筒的側面，同時利用噴水件對毛刷進行噴水。此時調節橡皮滾筒轉動，毛刷可對橡皮滾筒進行清理。

3、然而噴水的毛刷對橡皮滾筒進行清理后，橡皮滾筒表面滯留的水分較多，在后續橡皮滾筒進行印刷工作時，容易出現甩油的情況發生。

技術實現思路

1、為了減少清洗后的橡皮滾筒在進行后續工作時出現甩油的情況發生，本申請?zhí)峁┮环N橡皮滾筒自動清洗裝置。

2、本申請?zhí)峁┑囊环N橡皮滾筒自動清洗裝置采用如下的技術方案：

3、一種橡皮滾筒自動清洗裝置，包括兩個橡皮滾筒和兩對支撐架，每對支撐架均與印刷機殼體的內腔固定連接，每個橡皮滾筒的一側均設有清洗機構，一對支撐架對應一個清洗機構，每個清洗機構均包括與一對支撐架相互靠近的一面均滑動連接的支撐板，兩個支撐板之間轉動連接有收卷軸和放卷軸，放卷軸上纏繞有成卷的清理布，清理布放卷的一端固定纏繞在收卷軸上，所述放卷軸位于收卷軸靠近橡皮滾筒的一側，其中一個支撐板上安裝有驅動收卷軸轉動的驅動機構，所述放卷軸的每一端均與相應的支撐板阻尼轉動連接，所述支撐架上安裝有驅動清洗機構向靠近橡皮滾筒的方向運動直至清理布接觸橡皮滾筒的控制機構。

4、通過采用上述技術方案，當需要清理橡皮滾筒時，通過控制機構帶動每個清洗機構均向靠近相應橡皮滾筒的方向運動，直至清理布的外側壁緊貼橡皮滾筒，隨后調節橡皮滾筒轉動，橡皮滾筒相對清理布轉動則使得清理布對橡皮滾筒的表面進行了清理。定時啟動驅動機構帶動收卷軸對清理布進行一段長度的收卷，收卷軸對清理布收卷則拉動收卷軸對清理布放卷一段長度，如此保證干凈段的清理布能夠?qū)ο鹌L筒進行擦拭清理，通過清理布擦拭橡皮滾筒從而清理橡皮滾筒，便于對橡皮滾筒進行清理，同時減少了清洗后的橡皮滾筒在進行后續工作時出現甩油的情況發生。

5、優選的，每一對所述支撐板之間均固定連接有承接架，承接架位于放卷軸靠近橡皮滾筒的一側，且所述承接架靠近橡皮滾筒的一側面固定連接有橡膠層，所述清理布放卷的一端先繞經承接架后纏繞固定在收卷軸上。

6、通過采用上述技術方案，當清理機構向靠近橡皮滾筒的方向運動時，繞經承接架處的清理布接觸橡皮滾筒，此段的清理布一側面接觸橡皮滾筒，另一側面接觸橡膠層，便于清理布較好的貼合橡皮滾筒，且橡皮滾筒轉動時不易帶動此段的清理布移動，從而影響放卷軸的放卷。

7、優選的，所述承接架的下方設有噴水管，噴水管固定連接在一對所述支撐板之間，噴水管的側壁開設有多個噴水孔，所述清理布放卷的一端同時繞經支撐架和噴水管。

8、通過采用上述技術方案，通過噴水管間歇性的對接觸承接架此段的清理布進行噴灑清洗液，潮濕的清理布能夠較好的清洗橡皮滾筒。且當收卷軸對清理布收卷從而拉動清理布放卷時，另一段干燥的清理布接觸承接架，再控制噴水管對此段干燥的清理布噴灑清洗液即可。潮濕的清理布直接擦拭清理橡皮滾筒，也不易在橡皮滾筒的表面留下大量水分，因此也不易出現甩油的情況發生。

9、優選的，所述控制機構包括與每個支撐架固定連接的驅動氣缸，一個驅動氣缸對應一個支撐板，每個所述驅動氣缸的活塞桿均與支撐板固定連接。

10、通過采用上述技術方案，同時啟動一對支撐架上的兩個驅動氣缸，驅動氣缸活塞桿的伸縮可帶動清理機構向靠近或遠離橡皮滾筒的方向運動。

11、優選的，每一對所述支撐板之間均固定連接有支撐軸，支撐軸的每一端均貫穿支撐板并與相應的驅動氣缸的活塞桿固定連接。

12、通過采用上述技術方案，一對驅動氣缸的活塞桿帶動支撐軸轉動從而帶動兩個支撐板運動，進而調節清理機構的位置，支撐軸固定連接在兩個支撐板之間，使得兩個支撐板之間的連接較為穩固。

13、優選的，每一對所述支撐板相互靠近的一側面均轉動連接有收卷轉動底座，所述收卷軸的每一端均通過緊固件與相應的一個收卷轉動底座可拆卸連接，每一對所述支撐板相互靠近的一側面均阻尼轉動連接有放卷轉動底座，所述放卷軸的每一端均通過緊固件與相應的一個放卷轉動底座可拆卸連接。

14、通過采用上述技術方案，可將收卷軸與兩端的收卷轉動底座拆卸，從而更換新的收卷軸，且可將放卷軸與兩端的放卷轉動底座拆卸，從而更換新的纏繞有清理布的放卷軸。

15、優選的，每一對所述支撐板相互背離的一側面均固定連接有滑動桿，每一對支撐架相互靠近的一側面均開設有滑動槽，一個滑動桿對應一個滑動槽，且滑動桿的一端與滑動槽滑動連接。

16、通過采用上述技術方案，當控制機構帶動清理機構向靠近或遠離橡皮滾筒的方向運動時，每個滑動桿均沿滑動槽移動，滑動桿和滑動槽的設置為清理機構的運動提供了導向的作用。

17、優選的，每個滑動桿靠近支撐架的一端均轉動連接有滾輪，每個滾輪均與相應的滑動槽滾動配合。

18、通過采用上述技術方案，當清理機構移動時，每個滾輪均沿相應的滑動槽滾動，便于滑動桿更為順利的沿滑動槽運動。

19、優選的，每一對所述支撐板之間均固定連接有加固桿。

20、通過采用上述技術方案，加固桿的設置進一步加固了兩個支撐板之間的連接，保持了清理機構安裝的穩定性。

21、綜上所述，本申請包括以下至少一種有益技術效果：

22、1.減少了清洗后的橡皮滾筒在進行后續工作時出現甩油的情況發生；

23、2.潮濕的清理布直接擦拭清理橡皮滾筒，不易在橡皮滾筒的表面留下大量水分，因此也不易出現甩油的情況發生；

24、3.滑動桿和滑動槽的設置為清理機構的運動提供了導向的作用。

技術特征：

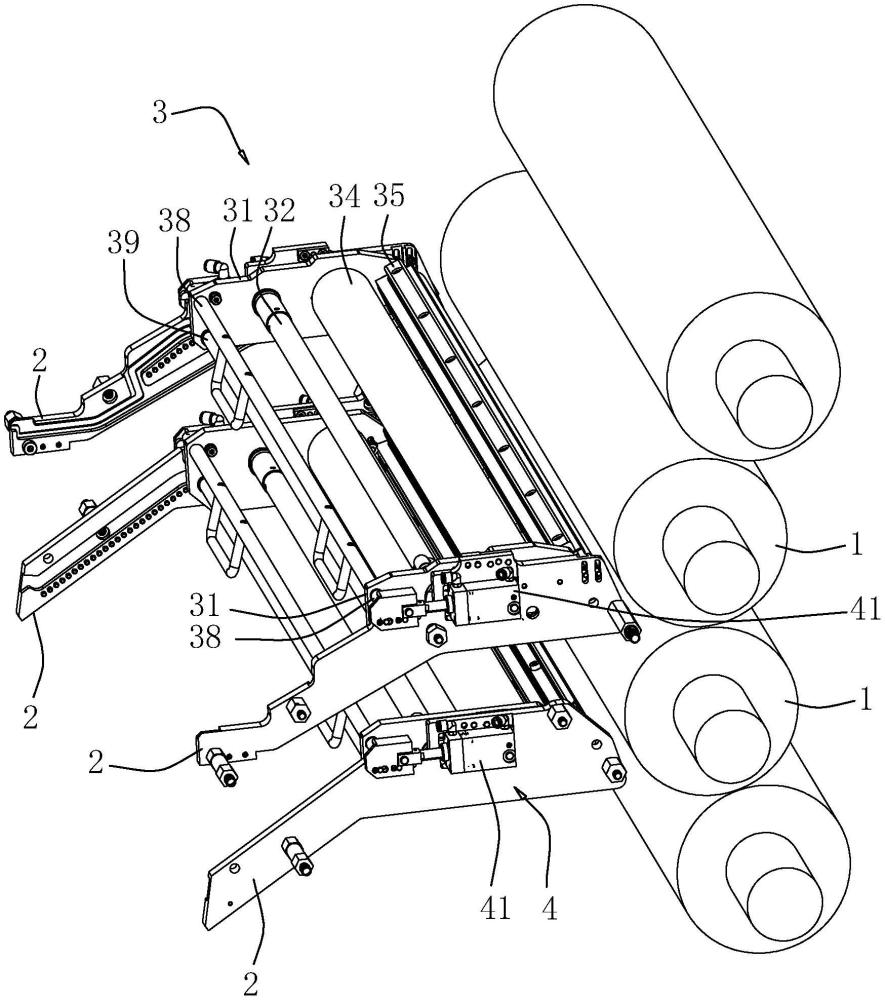

1.一種橡皮滾筒自動清洗裝置，其特征在于：包括兩個橡皮滾筒（1）和兩對支撐架（2），每對支撐架（2）均與印刷機殼體的內腔固定連接，每個橡皮滾筒（1）的一側均設有清洗機構（3），一對支撐架（2）對應一個清洗機構（3），每個清洗機構（3）均包括與一對支撐架（2）相互靠近的一面均滑動連接的支撐板（31），兩個支撐板（31）之間轉動連接有收卷軸（32）和放卷軸（33），放卷軸（33）上纏繞有成卷的清理布（34），清理布（34）放卷的一端固定纏繞在收卷軸（32）上，所述放卷軸（33）位于收卷軸（32）靠近橡皮滾筒（1）的一側，其中一個支撐板（31）上安裝有驅動收卷軸（32）轉動的驅動機構，所述放卷軸（33）的每一端均與相應的支撐板（31）阻尼轉動連接，所述支撐架（2）上安裝有驅動清洗機構（3）向靠近橡皮滾筒（1）的方向運動直至清理布（34）接觸橡皮滾筒（1）的控制機構（4）。

2.根據權利要求1所述的一種橡皮滾筒自動清洗裝置，其特征在于：每一對所述支撐板（31）之間均固定連接有承接架（35），承接架（35）位于放卷軸（33）靠近橡皮滾筒（1）的一側，且所述承接架（35）靠近橡皮滾筒（1）的一側面固定連接有橡膠層（36），所述清理布（34）放卷的一端先繞經承接架（35）后纏繞固定在收卷軸（32）上。

3.根據權利要求2所述的一種橡皮滾筒自動清洗裝置，其特征在于：所述承接架（35）的下方設有噴水管（37），噴水管（37）固定連接在一對所述支撐板（31）之間，噴水管（37）的側壁開設有多個噴水孔，所述清理布（34）放卷的一端同時繞經支撐架（2）和噴水管（37）。

4.根據權利要求1所述的一種橡皮滾筒自動清洗裝置，其特征在于：所述控制機構（4）包括與每個支撐架（2）固定連接的驅動氣缸（41），一個驅動氣缸（41）對應一個支撐板（31），每個所述驅動氣缸（41）的活塞桿均與支撐板（31）固定連接。

5.根據權利要求4所述的一種橡皮滾筒自動清洗裝置，其特征在于：每一對所述支撐板（31）之間均固定連接有支撐軸（38），支撐軸（38）的每一端均貫穿支撐板（31）并與相應的驅動氣缸（41）的活塞桿固定連接。

6.根據權利要求1所述的一種橡皮滾筒自動清洗裝置，其特征在于：每一對所述支撐板（31）相互靠近的一側面均轉動連接有收卷轉動底座（321），所述收卷軸（32）的每一端均通過緊固件與相應的一個收卷轉動底座（321）可拆卸連接，每一對所述支撐板（31）相互靠近的一側面均阻尼轉動連接有放卷轉動底座（331），所述放卷軸（33）的每一端均通過緊固件與相應的一個放卷轉動底座（331）可拆卸連接。

7.根據權利要求1所述的一種橡皮滾筒自動清洗裝置，其特征在于：每一對所述支撐板（31）相互背離的一側面均固定連接有滑動桿（5），每一對支撐架（2）相互靠近的一側面均開設有滑動槽（21），一個滑動桿（5）對應一個滑動槽（21），且滑動桿（5）的一端與滑動槽（21）滑動連接。

8.根據權利要求7所述的一種橡皮滾筒自動清洗裝置，其特征在于：每個滑動桿（5）靠近支撐架（2）的一端均轉動連接有滾輪（51），每個滾輪（51）均與相應的滑動槽（21）滾動配合。

9.根據權利要求1所述的一種橡皮滾筒自動清洗裝置，其特征在于：每一對所述支撐板（31）之間均固定連接有加固桿（39）。

技術總結
本申請涉及一種橡皮滾筒自動清洗裝置，涉及印刷機機械的領域，包括兩個橡皮滾筒和兩對支撐架，每對支撐架均與印刷機殼體的內腔固定連接，每個橡皮滾筒的一側均設有清洗機構，每個清洗機構均包括與一對支撐架相互靠近的一面均滑動連接的支撐板，兩個支撐板之間轉動連接有收卷軸和放卷軸，放卷軸上纏繞有成卷的清理布，清理布放卷的一端固定纏繞在收卷軸上，放卷軸位于收卷軸靠近橡皮滾筒的一側，其中一個支撐板上安裝有驅動收卷軸轉動的驅動機構，放卷軸的每一端均與相應的支撐板阻尼轉動連接，支撐架上安裝有驅動清洗機構向靠近橡皮滾筒的方向運動的控制機構。本申請具有減少清洗后的橡皮滾筒在進行后續工作時出現甩油情況發生的效果。

技術研發人員：徐志春,曾燕麟,梁強,李建宇
受保護的技術使用者：北京利豐雅高長城印刷有限公司
技術研發日：20240704
技術公布日：2025/3/20
